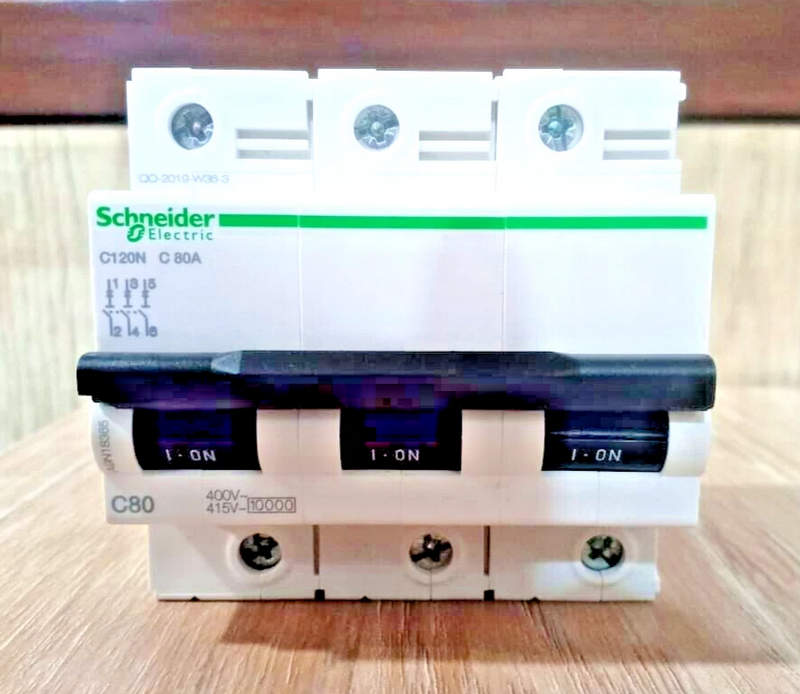

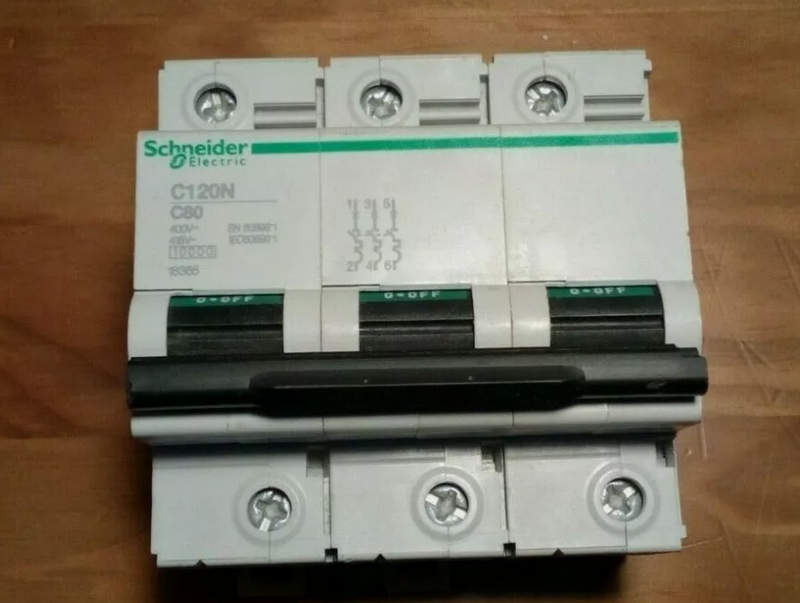

Выключатель Schneider Electric A9N18365 для современных систем электроснабжения
Schneider Electric A9N18365 относится к серии iC60N — линейке модульных устройств защиты, разработанных для комплексного обеспечения безопасности электрических цепей в жилых, коммерческих и промышленных установках. Данная модель представляет собой однополюсный выключатель с высокой чувствительностью к сверхтокам, оснащённый современным расцепляющим механизмом, обеспечивающим надёжную защиту от коротких замыканий и перегрузок.
Технические характеристики
Ключевые параметры выключателя Schneider Electric A9N18365 включают:
- Номинальный ток: 6 А;
- Количество полюсов: 1P;
- Номинальное рабочее напряжение: 230 В переменного тока (AC);
- Характеристика срабатывания: тип C;
- Номинальная отключающая способность: 6 кА по стандарту IEC 60898-1;
- Частота сети: 50/60 Гц;
- Механическая износостойкость: до 20 000 циклов включения-выключения;
- Электрическая износостойкость: до 10 000 циклов под нагрузкой;
- Степень защиты корпуса: IP20 (в сборе с модульным щитом возможно достижение IP40 или выше);
- Тип клемм: винтовое соединение с возможностью подключения одножильных и многожильных проводников;
- Сечение подключаемых проводников: от 1 до 25 мм2;
- Температурный диапазон эксплуатации: от –25 C до +70 C;
- Монтаж: на стандартную DIN-рейку 35 мм.
Особенности конструкции и режимы работы
Устройство Schneider Electric A9N18365 базируется на электромагнитно-тепловом принципе действия. Это означает, что автоматический выключатель реагирует на два типа аварийных режимов: кратковременные сверхтоки (короткое замыкание) и длительные перегрузки. Внутри корпуса расположены два основных модуля: тепловой расцепитель и электромагнитный расцепитель. Тепловой расцепитель работает за счёт биметаллической пластины, которая деформируется при длительном протекании тока, превышающего номинальное значение. Такая деформация вызывает механическое размыкание контактов. Время срабатывания при перегрузке определяется инерционными свойствами пластины и является инверсным: чем выше ток, тем быстрее реакция устройства. Электромагнитный расцепитель представляет собой катушку с подвижным якорем. При возникновении короткого замыкания ток мгновенно возрастает в десятки раз, создавая мощное магнитное поле. Это поле втягивает якорь и механически инициирует мгновенное размыкание контактов, практически без временной задержки, что минимизирует риск термического и механического разрушения цепи. Контактная система выполнена из легированных металлов, обладающих высокой устойчивостью к эрозии при дуговом разряде. Для гашения электрической дуги используется дугогасительная камера с системой расщепления дуги на участки и быстрого её охлаждения. Эта система способствует быстрому погашению дуги и предотвращает повреждение корпуса или клемм. Дополнительным конструктивным преимуществом является возможность установки вспомогательных модулей: сигнальных контактов, расцепителей минимального напряжения, независимых расцепителей и устройств дистанционного управления. Это делает выключатель частью интеллектуальной системы управления энергопитанием.
Области применения
Выключатель Schneider Electric A9N18365 применяется в различных сферах, где необходима надёжная и оперативная защита цепей низкого напряжения. Ниже перечислены типовые области использования:
- Защита групповых электрических линий в жилых зданиях;
- Использование в распределительных щитах офисов и административных помещений;
- Организация селективной защиты в локальных сетях промышленного электрооборудования;
- Применение в щитках управления слаботочными цепями и цепями автоматики;
- Интеграция в модульные решения для защиты бытовой техники и освещения;
- Монтаж в системах автоматического ввода резерва (АВР) в составе распределительных панелей.
Для приобретения Schneider Electric A9N18365 можно обратиться в компанию Олниса. Благодаря широким складским запасам и отлаженной логистике, возможна оперативная доставка оборудования по всей территории страны, включая удалённые регионы. Олниса работает с юридическими и физическими лицами, предлагая гибкие условия поставки и удобные формы оплаты.
Таким образом, Schneider Electric A9N18365 является высококачественным элементом системы распределения электроэнергии, рассчитанным на надёжную защиту от перегрузок и коротких замыканий. Его продуманная конструкция, соответствие стандартам, возможность дооснащения модулями управления делают его оптимальным решением для широкого круга задач в сфере электроснабжения. Благодаря сочетанию эксплуатационной надёжности и гибкости применения, устройство пользуется спросом как у профессионалов, так и у пользователей, решающих задачи частной установки.
