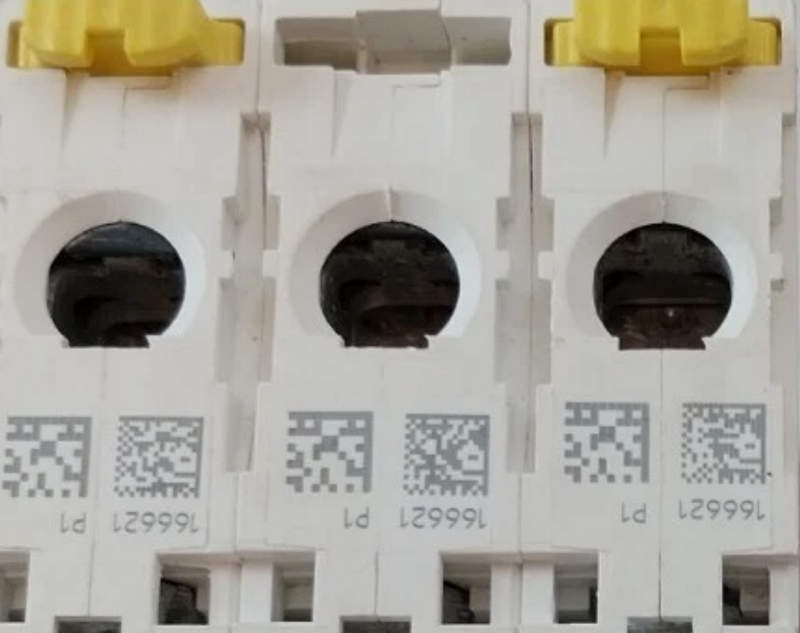

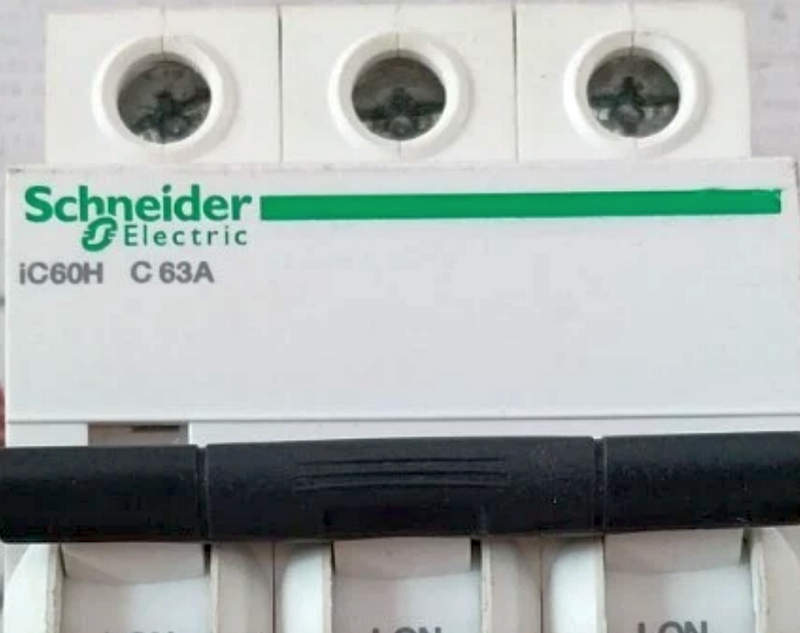

Выключатель Schneider Electric A9F89363 для промышленного и коммерческого электроснабжения
Среди продукции компании Schneider Electric особое место занимают устройства серии Acti 9, в частности модель A9F89363 — трёхполюсный модульный выключатель с высоким номинальным током и повышенными характеристиками отключающей способности. Данный аппарат разрабатывался с учетом требований к безопасности, надёжности и совместимости с другими элементами автоматизированных систем управления и распределения электроэнергии.
Технические характеристики
Ниже перечислены ключевые параметры выключателя:
- Номинальный ток (In): 63 А;
- Количество полюсов: 3P;
- Номинальное рабочее напряжение (Ue): до 400 В AC;
- Отключающая способность (Icu): 10 кА по стандарту EN/IEC 60947-2;
- Характеристика срабатывания: тип C;
- Частота тока: 50/60 Гц;
- Номинальное импульсное выдерживаемое напряжение (Uimp): 6 кВ;
- Срок службы (механический ресурс): не менее 20 000 циклов включения/отключения;
- Степень защиты: IP20 (в корпусе — до IP40);
- Присоединение: клеммы с винтовым зажимом, возможность подключения кабеля и шины;
- Тип монтажа: DIN-рейка 35 мм, модульная ширина — 3 модуля;
- Габаритные размеры: стандартные для серии Acti 9, модульная ширина 54 мм (3 × 18 мм);
- Рабочая температура: от –25 C до +60 C;
- Совместимость с аксессуарами серии Acti 9: расцепители, расцепители минимального напряжения, мотор-приводы, сигнальные блоки и др.
Особенности конструкции и принцип действия
Выключатель Schneider Electric A9F89363 представляет собой трёхполюсное устройство защиты, выполненное в модульном форм-факторе с установкой на DIN-рейку. Его основная функция — быстрое и надёжное отключение цепи при возникновении ненормальных условий: перегрузки или короткого замыкания. Принцип работы аппарата основан на двух механизмах срабатывания: тепловом и электромагнитном. Тепловой расцепитель — это биметаллическая пластина, реагирующая на превышение допустимого тока. При длительной перегрузке она нагревается, изгибается и вызывает размыкание контактов. Такой механизм обеспечивает задержку по времени, достаточную для кратковременных пусковых токов, но достаточную для отключения при устойчивой перегрузке.
Электромагнитный расцепитель служит для мгновенного срабатывания при коротком замыкании. Он представляет собой соленоид, создающий магнитное поле при высоком токе, которое механически воздействует на расцепляющий механизм и немедленно отключает цепь. Совокупность этих механизмов позволяет реализовать характеристику отключения типа C — с диапазоном мгновенного срабатывания от 5 до 10 номинальных токов, что делает выключатель подходящим для большинства промышленных и коммерческих применений. Контактная группа устройства выполнена из специальных сплавов, устойчивых к высокотемпературному воздействию и электрической дуге. При размыкании цепи формируется дуга, которая гасится в дугогасительной камере — многосекционном устройстве, разделяющем дугу на участки и поглощающем энергию с помощью металлических пластин. Это предотвращает повреждение контактов и продлевает срок службы выключателя. Дополнительно предусмотрен механизм ручного управления, позволяющий пользователю включать или отключать питание вручную. Положение рукоятки всегда отображает текущее состояние контактов. Встроенные индикаторы обеспечивают визуальный контроль.
Области применения
Благодаря универсальным характеристикам и высокой надёжности, выключатель A9F89363 используется в различных сферах:
- Распределительные щиты жилых и коммерческих зданий;
- Электрощитовые промышленных объектов;
- Системы автоматизации и управления технологическими процессами;
- Машиностроение и сборка распределительных модулей;
- Щиты питания электродвигателей и оборудования с активными и индуктивными нагрузками;
- Станции ввода резерва и секционирования;
- Щиты управления вентиляцией, освещением и кондиционированием;
- Объекты с повышенными требованиями к надёжности и селективности.
В целом, Schneider Electric A9F89363 — это надёжное, безопасное и современное решение для защиты трёхфазных электрических сетей от аварийных режимов. Обладая расширенным набором характеристик, включая отключающую способность 10 кА, номинальный ток 63 А и поддержку широкого диапазона нагрузок, устройство находит применение в самых разных отраслях. Конструктивная надёжность, совместимость с широкой линейкой аксессуаров и удобство установки делают A9F89363 предпочтительным выбором для профессиональных решений в области распределения электроэнергии. Благодаря компании Олниса, устройство доступно для приобретения с сопровождением и быстрой доставкой, что делает его применимым даже в проектах с ограниченными сроками реализации.
