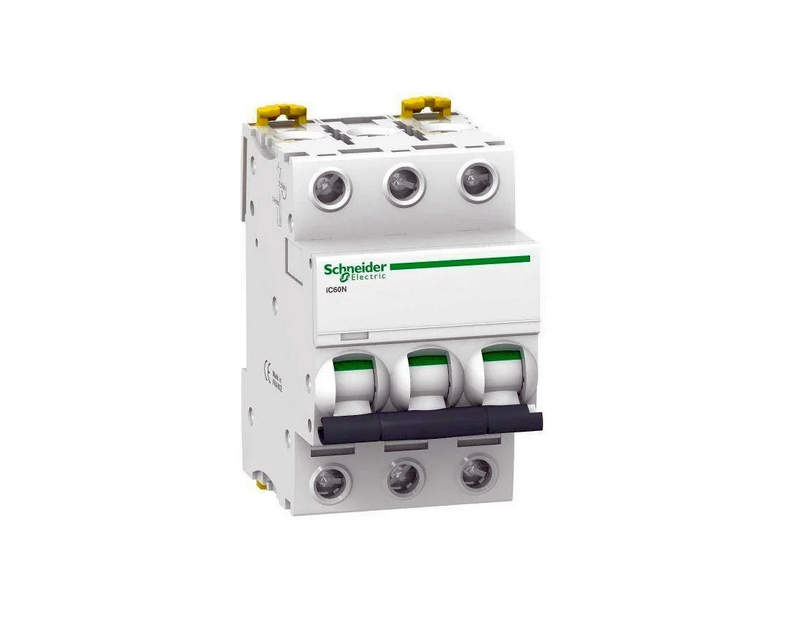

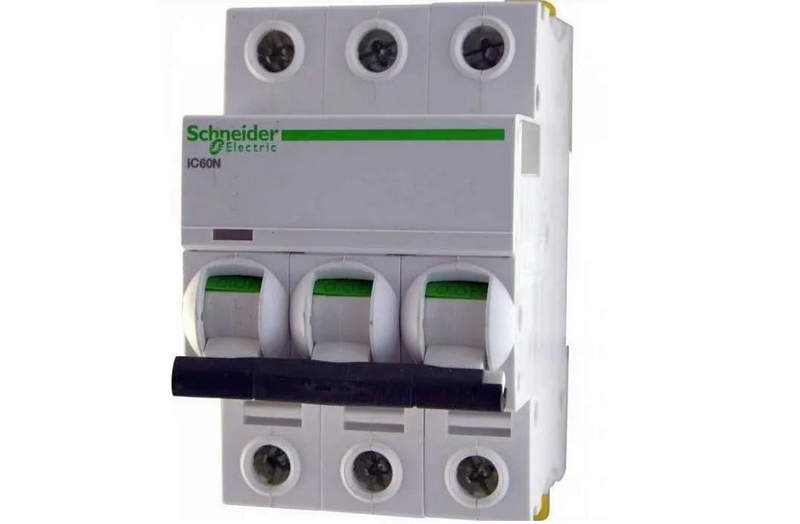

Schneider Electric A9F79340 — точное срабатывание и стабильная работа при любых нагрузках

Schneider Electric A9F79340 — это современное модульное защитное устройство, предназначенное для защиты электрических цепей от токов короткого замыкания и перегрузки. Он входит в серию Acti 9 — одного из наиболее известных решений в области низковольтной аппаратуры от Schneider Electric.

Технические характеристики

Ниже перечислены ключевые технические параметры устройства:

• Количество полюсов: 3P (три полюса);
• Номинальная отключающая способность: 6 кА по стандарту EN/IEC 60898-1;
• Характеристика срабатывания: тип C (времятоковая характеристика для нагрузки с умеренными пусковыми токами);
• Частота сети: 50/60 Гц;
• Механическая износостойкость: не менее 20 000 циклов Вкл./Выкл.;
• Электрическая износостойкость: около 10 000 циклов при номинальной нагрузке;
• Тип подключения: винтовые клеммы с возможностью подключения шин или одножильного/многожильного провода;
• Степень защиты корпуса: IP20 (при установке в щит — выше);
• Установка: на стандартную DIN-рейку 35 мм;
• Ширина: 3 модуля DIN (по 18 мм);
• Рабочая температура: от -25 до +60 C.

Особенности конструкции и принцип действия

Конструкция A9F79340 разработана с учётом требований к безопасности, долговечности и удобству в эксплуатации. Корпус устройства выполнен из негорючего пластика с высокой механической прочностью и устойчивостью к воздействию ультрафиолета, что позволяет использовать его как в закрытых помещениях, так и в распределительных шкафах на открытом воздухе (при соответствующей защите). Механизм срабатывания состоит из двух основных компонентов: теплового расцепителя и электромагнитного расцепителя. Тепловой элемент реагирует на продолжительное превышение допустимого тока, нагревая биметаллическую пластину, которая при определённой температуре изгибается и размыкает цепь. Этот процесс защищает проводку от перегрева при перегрузке. Электромагнитный расцепитель, в свою очередь, предназначен для мгновенного отключения цепи при коротком замыкании. Он срабатывает при резком скачке тока, вызывая срабатывание отключающего механизма через соленоид.

Тип C означает, что электромагнитный расцепитель срабатывает при токах в диапазоне от 5 до 10 номинальных токов. Это делает A9F79340 универсальным решением для большинства бытовых и коммерческих нагрузок — от освещения и розеток до оборудования с умеренными пусковыми токами (насосы, вентиляторы, обогреватели и т. д.). Встроенные дугогасительные камеры обеспечивают безопасное размыкание цепи даже при высоких токах, эффективно гасив электрическую дугу и исключая повреждение контактов. Все элементы конструкции рассчитаны на многократное использование, а высокая износостойкость механизма обеспечивает надёжную работу в течение многих лет. Дополнительно в конструкцию включены функции фиксации ручки в положении «Выкл.», индикации положения контактов и возможность подключения вспомогательных устройств (сигнальные контакты, расцепители минимального напряжения и т. п.), что расширяет возможности применения и мониторинга в сложных системах.

Области и преимущества применения

Schneider Electric A9F79340 применяется в широком спектре объектов, где требуется защита трёхфазных цепей:

• Жилые здания: защита внутриквартирных и этажных распределительных линий;
• Офисные и торговые помещения: защита групп освещения, розеточных линий, маломощного оборудования;
• Промышленные объекты: защита цепей управления, электродвигателей с умеренными пусковыми токами;
• Объекты инфраструктуры: щиты наружного освещения, сети автоматизации;
• Щитовое оборудование: установка в распределительные и вводные щиты с возможностью интеграции в системы диспетчеризации.

Ниже перечислены ключевые достоинства модели A9F79340:

• Высокий уровень надёжности и устойчивости к перегрузкам;
• Комбинация теплового и электромагнитного расцепления;
• Соответствие международным стандартам безопасности;
• Компактный корпус и удобство монтажа;
• Возможность расширения функционала за счёт дополнительных модулей;
• Простота визуальной диагностики и технического обслуживания;
• Долгий срок службы — до 20 000 механических циклов;
• Универсальность в применении в трёхфазных цепях;
• Совместимость с аксессуарами серии Acti 9;
• Поддержка со стороны компании Олниса по поставкам и подбору оборудования.

В целом, Schneider Electric A9F79340 является надёжным и функциональным компонентом системы электроснабжения, его конструкция сочетает в себе прочность, точность срабатывания и удобство эксплуатации. Благодаря универсальности и поддержке от компании Олниса, данный выключатель может стать частью любой современной системы электроснабжения, обеспечивая безопасность, стабильность и долговечность работы оборудования.
