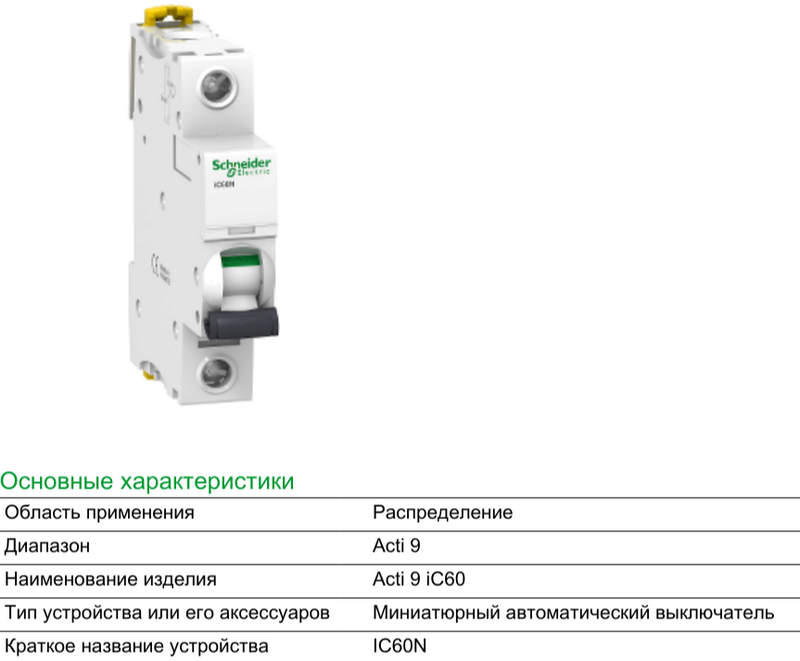

Schneider Electric A9F79120 для стабильной работы оборудования и линий питания

Schneider Electric A9F79120 является частью серии Acti 9 iC60, разработанной для надежной защиты электрических цепей от перегрузок и коротких замыканий. Устройство широко применяется в жилых, коммерческих и промышленных установках благодаря высокой надежности, технической гибкости и простоте монтажа. Выключатель A9F79120 имеет два полюса, рассчитан на номинальный ток 20 А и характеризуется высокой отключающей способностью. Его конструкция обеспечивает эффективную защиту оборудования и кабельных линий, а также безопасность обслуживающего персонала.

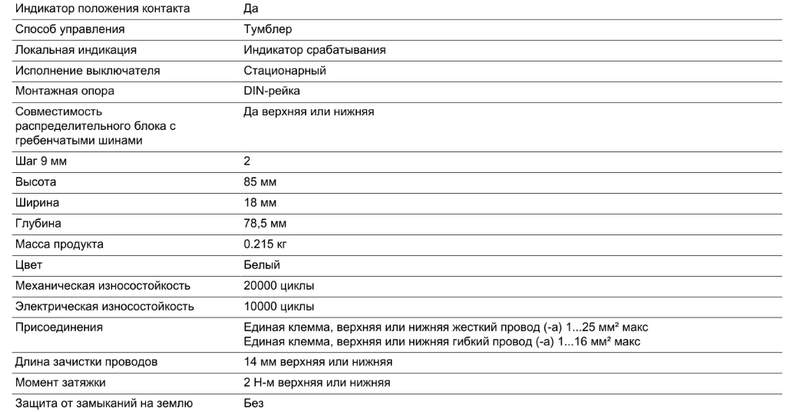

Технические характеристики

Ниже перечислены ключевые технические параметры устройства:

• Номинальный ток: 20 А;
• Количество полюсов: 2P;
• Тип кривой отключения: C (характеристическая кривая для умеренных пусковых токов);
• Номинальное напряжение: 230/400 В переменного тока;
• Номинальная частота: 50/60 Гц;
• Отключающая способность: 6000 А по стандарту EN/IEC 60898-1;
• Тип расцепителя: термомагнитный;
• Категория применения: AC;
• Механическая износостойкость: до 20000 циклов включения/отключения;
• Электрическая износостойкость: до 10000 циклов при номинальной нагрузке;
• Класс защиты корпуса: IP20 (при установке в щит);
• Степень загрязнения: 2;
• Рабочая температура: от –25 до +70 C;
• Крепление: на DIN-рейку 35 мм;
• Подключение: винтовое зажимное с возможностью подключения гибкого или жесткого провода с сечением от 1 до 25 мм2;
• Совместимость: с аксессуарами Acti 9 — расцепителями, вспомогательными контактами, блоками дифференциальной защиты.

Преимущества Schneider Electric A9F79120

Ключевыми достоинствами данного выключателя являются:

• Компактность и универсальность для монтажа в стандартные модульные щиты;
• Надёжная тепловая и электромагнитная защита цепей;
• Высокая отключающая способность — 6 кА;
• Устойчивость к механическим и температурным воздействиям;
• Совместимость с аксессуарами Acti 9: расцепителями, контактами, индикацией;
• Продолжительный ресурс эксплуатации (до 20000 циклов);
• Быстрый и удобный монтаж на DIN-рейку;
• Безопасное отключение с визуальной индикацией состояния;
• Возможность использования в условиях повышенных требований к надежности;
• Соответствие международным стандартам IEC/EN 60898-1.

Особенности конструкции и принципы работы

Конструкция выключателя Schneider Electric A9F79120 продумана с учётом эксплуатационной безопасности, легкости обслуживания и совместимости с широким спектром дополнительных компонентов. Устройство выполнено в компактном корпусе, изготовленном из термостойкого пластика с высокими диэлектрическими характеристиками. Два полюса размещены в едином модуле шириной 2 модуля по 18 мм каждый, что обеспечивает плотную установку в стандартные модульные щитки.

Работа устройства основывается на сочетании двух видов расцепителей — теплового и электромагнитного. Тепловой расцепитель отвечает за защиту от перегрузок и функционирует на основе биметаллической пластины, которая деформируется при повышении температуры тока выше номинального. В случае продолжительной перегрузки это вызывает срабатывание механизма отключения. Электромагнитный расцепитель служит для мгновенного отключения цепи при возникновении короткого замыкания — в этом случае сердечник соленоида втягивается, и механизм быстро размыкает контакты. Контактная система выполнена из износостойких материалов, обеспечивающих стабильную дугогашение и многократное включение/отключение без существенного износа. Для гашения дуги используется дугогасительная камера, состоящая из нескольких металлических пластин, разделяющих дугу на участки, понижая её температуру и напряжение. Механизм управления позволяет осуществлять ручное включение и отключение с фиксацией текущего состояния. Также предусмотрена возможность пломбировки, блокировки и установки дистанционного управления с помощью вспомогательных блоков.

Области применения

Schneider Electric A9F79120 широко применяется в следующих сферах:

• Вводно-распределительные щиты жилых зданий;
• Электроснабжение офисных и торговых помещений;
• Промышленные распределительные щиты низкого напряжения;
• Системы освещения и силовых нагрузок;
• Электрощиты автоматики и управления;
• Оборудование с умеренными пусковыми токами — насосы, вентиляторы, приводы;
• Объекты с требованиями к высокой отказоустойчивости и надежности защиты.

Таким образом, Schneider Electric A9F79120 является современным решением для обеспечения эффективной защиты электрических цепей с номинальным током 20 А. Благодаря прочной конструкции, высокой отключающей способности, возможности подключения вспомогательных модулей и надежной работе в различных условиях, устройство заслуженно занимает одно из ведущих мест в линейке модульной аппаратуры. Современный дизайн, простота установки и обслуживания делают его удобным выбором для инженеров, проектировщиков и монтажных организаций.
