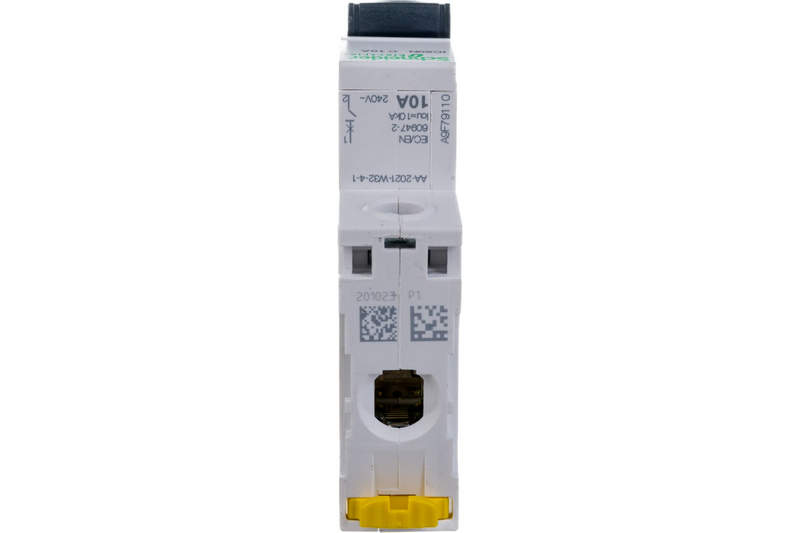

Выключатель Schneider Electric A9F79110 как основа системной электрозащиты

Schneider Electric A9F79110 представляет собой современное модульное устройство защиты электрических цепей от перегрузок и коротких замыканий. Это изделие входит в серию Acti 9, которая разработана с учётом требований промышленной, коммерческой и жилой инфраструктуры. Высокая надёжность, широкая совместимость, модульность и простота монтажа делают данный выключатель эффективным средством обеспечения электробезопасности.

Технические характеристики

Ниже перечислены ключевые технические параметры выключателя Schneider Electric A9F79110:

• Номинальное напряжение: 400 В переменного тока (межфазное);
• Номинальный ток: 10 А;
• Количество полюсов: 1P+N (один полюс плюс нейтраль);
• Номинальная отключающая способность: 6 кА по стандарту EN/IEC 60898-1;
• Кривая отключения: тип C (отключение при токах в диапазоне 5...10 In);
• Номинальная частота: 50/60 Гц;

• Номинальное импульсное выдерживаемое напряжение (Uimp): 4 кВ;
• Срок службы механический: до 20 000 циклов;
• Срок службы электрический: до 10 000 циклов;
• Степень защиты: IP20 (встроенная защита от прикосновения);
• Ширина на DIN-рейке: 2 модуля (по 18 мм);
• Температура эксплуатации: от –25 до +60 C;
• Температура хранения: от –40 до +85 C;
• Тип клемм: винтовые, с возможностью подключения проводов сечением от 1 до 25 мм2;
• Монтаж: на стандартную DIN-рейку 35 мм.

Особенности конструкции устройства

Выключатель Schneider Electric A9F79110 имеет компактное и эргономичное исполнение, соответствующее современным требованиям электромонтажных систем. Он выполнен в модульном корпусе из негорючего пластика с высокой механической прочностью. Устройство снабжено индикацией положения контактов — зелёная и красная метки показывают включённое или отключённое состояние. Конструктивно автомат состоит из двух ключевых элементов: теплового расцепителя и электромагнитного расцепителя. Первый реагирует на длительное превышение тока и работает с задержкой, обеспечивая защиту от перегрузки. Он выполнен на основе биметаллической пластины, которая деформируется при нагреве и вызывает размыкание цепи. Второй — электромагнитный расцепитель — предназначен для быстрого срабатывания при коротком замыкании. Он представляет собой соленоид, который мгновенно размыкает контакты при превышении порогового значения тока, соответствующего характеристике отключения типа C.

Корпус оснащён устройством свободного расцепления, что обеспечивает отключение цепи даже при залипании контактов или удержании рукоятки вручную. Также предусмотрена возможность пломбировки рукоятки для предотвращения несанкционированного включения. При необходимости можно установить дополнительные модули — расцепители минимального напряжения, независимые расцепители, сигнальные контакты, что делает устройство совместимым с более сложными системами автоматизации. Наличие нулевого полюса (N), не оснащённого защитными функциями, позволяет надёжно коммутировать как фазный, так и нейтральный проводник, что повышает уровень безопасности и удобства при эксплуатации.

Принципы действия и режимы работы

Выключатель Schneider Electric A9F79110 действует в двух основных режимах: автоматического отключения в случае аварии и ручного управления цепью. В нормальных условиях выключатель замыкает цепь и позволяет току проходить через контактную группу. При повышении тока выше номинального значения (10 А), тепловой расцепитель начинает нагреваться. В случае, если перегрузка носит длительный характер, происходит деформация биметаллической пластины, которая приводит к размыканию контактов — это защищает проводку и оборудование от перегрева и возможного воспламенения. Если в цепи возникает короткое замыкание (например, при пробое изоляции или случайном замыкании), ток резко возрастает. Электромагнитный расцепитель реагирует моментально: магнитное поле в соленоиде вызывает движение якоря, который механически воздействует на механизм расцепления и моментально размыкает цепь. Это защищает оборудование от разрушения из-за высоких токов. Кроме того, устройство может использоваться в ручном режиме — для включения или отключения питания, например, при проведении профилактики, ремонтных работ или по необходимости временного обесточивания цепи.

Области применения

A9F79110 применяется в самых различных сферах благодаря универсальности и надёжности. Ниже перечислены основные области его использования:

• Жилые здания и квартиры — защита внутридомовой электропроводки;
• Коммерческие помещения — магазины, офисы, административные здания;
• Системы распределения в серверных и телекоммуникационных шкафах;
• Автоматика инженерных систем зданий (системы вентиляции, освещения);
• Электрощиты и распределительные панели в многоквартирных домах;
• Промышленное оборудование, не требующее высокой отключающей способности.

Для приобретения Schneider Electric A9F79110 с гарантией подлинности и полной поддержкой целесообразно обращаться в компанию Олниса. Все изделия сопровождаются документацией, а поставки осуществляются оперативно по всей территории страны. Благодаря широкому ассортименту и наличию на складе, Олниса обеспечивает стабильность поставок, а также гибкие условия оплаты и сотрудничества для корпоративных клиентов и учебных учреждений.

В целом, Schneider Electric A9F79110 представляет собой технологически совершенное решение для защиты однофазных цепей от перегрузок и коротких замыканий. Благодаря совмещению теплового и электромагнитного расцепителя, устройство обеспечивает быструю реакцию на аварийные режимы, сохраняя при этом надёжность при длительной эксплуатации. Эргономика, модульность, совместимость с аксессуарами и высокий ресурс делают данный автомат универсальным и удобным как для бытового, так и для коммерческого или промышленного применения. Сотрудничество с компанией Олниса гарантирует доступ к оригинальному оборудованию, поддержке и быстрой логистике.
