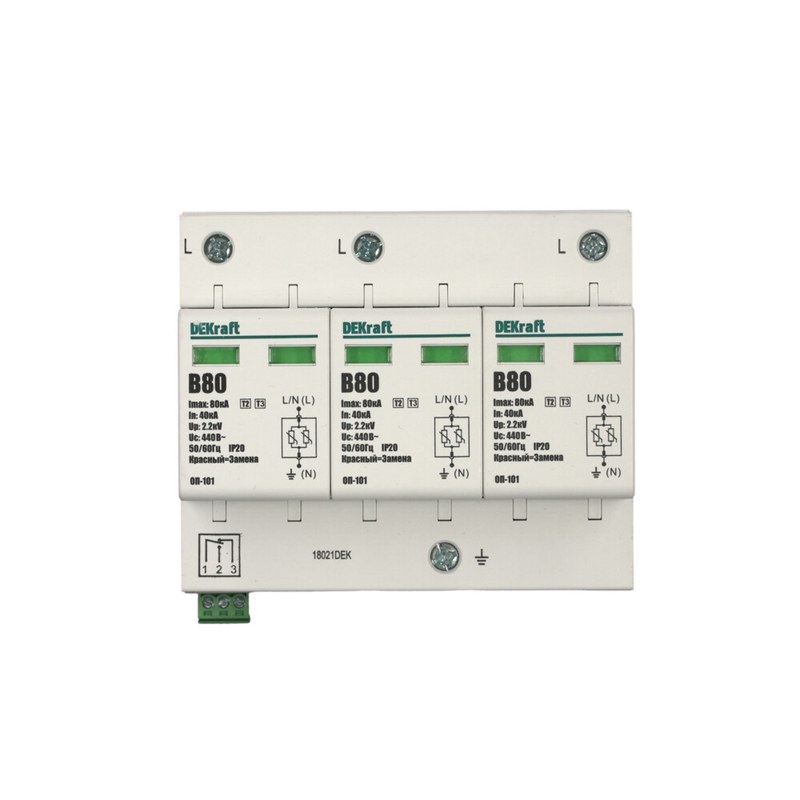

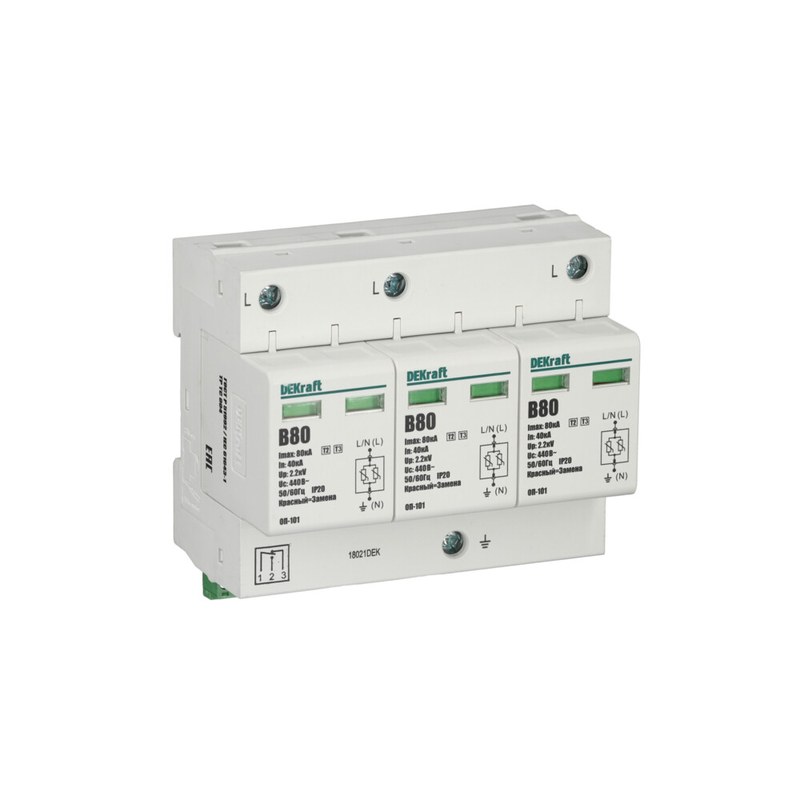

УЗИП DEKraft ОП-101 18021DEK для защиты трехфазных электрических сетей
Кратковременный импульс в питающей сети может иметь напряжение, многократно превышающее штатный уровень, хотя длится всего доли секунды. Для электроники, автоматических выключателей, блоков управления и промышленной автоматики такого воздействия бывает достаточно для повреждения изоляции или полупроводниковых компонентов. УЗИП DEKraft ОП-101 18021DEK предназначен для отвода импульсной энергии и ограничения опасного перенапряжения в трехфазных электрических системах. Выбранное исполнение рассчитано на максимальный разрядный ток 80 кА и длительное рабочее напряжение до 440 В. Конструкция включает три полюса, сменные защитные картриджи и дистанционный сигнальный контакт, благодаря которому состояние устройства можно контролировать в составе щитовой автоматики.
Технические характеристики
Электрические параметры модели рассчитаны на применение в распределительных устройствах с повышенными требованиями к импульсной стойкости. Основные характеристики DEKraft ОП-101 18021DEK представлены ниже:
- бренд — DEKraft,
- категория — устройство защиты от импульсных перенапряжений,
- серия — ОП-101,
- исполнение — ОП101-3Р-080-B-440,
- артикул — 18021DEK,
- количество полюсов — 3,
- максимальный разрядный ток — 80 кА,
- максимальное длительное рабочее напряжение — 440 В,
- класс исполнения — T2/T3,
- уровень ограничения перенапряжения — до 2,2 кВ,
- время срабатывания серии — 25 нс,
- ток утечки — 20 мкА,
- сигнальный контакт — предусмотрен,
- тип защитных элементов — сменные картриджи,
- способ установки — DIN-рейка,
- ширина — 6 модулей по 18 мм,
- степень защиты открытого устройства — IP20,
- степень защиты при размещении в корпусе — до IP40,
- рабочая температура — от −20 до +60 °C,
- рекомендуемый момент затяжки клемм — 2,5 Н·м,
- исполнение основного аппарата — неремонтопригодное,
- гарантийный срок серии — 3 года.
Особенности конструкции устройств
Работа DEKraft ОП-101 18021DEK начинается только при появлении импульса, превышающего нормальный уровень напряжения. В обычном режиме устройство практически не участвует в передаче энергии к нагрузке. При возникновении кратковременного всплеска внутренние ограничительные элементы резко уменьшают свое сопротивление и создают путь для отвода импульсного тока. После затухания перенапряжения защитная часть возвращается к высокоомному состоянию. Такая логика позволяет гасить быстропротекающие переходные процессы, возникающие при коммутациях или воздействии грозового импульса, не отключая нагрузку в штатном режиме. Каждый рабочий модуль выполнен в картриджном формате. Если ресурс отдельного элемента исчерпан, заменяется соответствующий картридж, а не весь модульный комплект. На корпусе предусмотрен визуальный индикатор состояния, упрощающий проверку исправности во время осмотра распределительного щита. Дополнительный сигнальный контакт позволяет передавать информацию о состоянии ограничителя во внешнюю цепь. Такое решение полезно в ГРЩ и ВРУ, где визуальная проверка каждого аппарата выполняется не постоянно, а состояние защитных компонентов необходимо контролировать централизованно. Модель занимает шесть стандартных модулей и устанавливается на DIN-рейку. При проектировании щита необходимо предусматривать защиту самого УЗИП от токов короткого замыкания и перегрузки согласно рекомендациям DEKraft, поскольку ограничитель является элементом комплексной, а не самостоятельной системы электробезопасности.
Области применения
Трехполюсное исполнение с высокой импульсной стойкостью ориентировано на распределительные сети различного назначения. Основными направлениями применения являются:
- главные распределительные щиты,
- вводно-распределительные устройства,
- трехфазные промышленные сети,
- распределительные шкафы предприятий,
- электроснабжение коммерческих зданий,
- щиты инженерного оборудования,
- системы питания промышленной автоматики,
- цепи с чувствительной электронной нагрузкой,
- объекты с риском грозовых перенапряжений,
- электроустановки с многоступенчатой системой защиты.
Компания «Олниса» поставляет низковольтное и промышленное оборудование, включая УЗИП DEKraft ОП-101 18021DEK. Заказчикам доступны технические консультации по электрическим характеристикам, полюсному исполнению и особенностям конкретной модификации. Оперативная доставка продукции осуществляется по всей стране, что позволяет приобретать оборудование DEKraft для промышленных, коммерческих и инфраструктурных объектов различных регионов.
Преимущества
Практические достоинства модели связаны с быстродействием и удобством контроля защитного узла. Ключевыми преимуществами являются:
- защита трехфазной сети от кратковременных импульсов,
- высокая стойкость к разрядным токам,
- быстрая реакция на опасное перенапряжение,
- сменная картриджная конструкция,
- наглядный контроль рабочего состояния,
- возможность дистанционной сигнализации,
- стандартный монтаж в распределительный щит,
- пригодность для многоступенчатых схем защиты,
- компактное модульное исполнение,
- применимость на промышленных и инфраструктурных объектах.
Таким образом, DEKraft ОП-101 18021DEK представляет собой трехполюсное УЗИП с максимальным разрядным током 80 кА, рассчитанное на ограничение импульсных перенапряжений в сетях с рабочим напряжением до 440 В. Сменные картриджи и сигнальный контакт делают исполнение удобным для эксплуатации в распределительных щитах, где состояние защиты должно контролироваться без разборки аппарата. Модель может использоваться как один из уровней комплексной защиты электрооборудования от грозовых и коммутационных воздействий.
