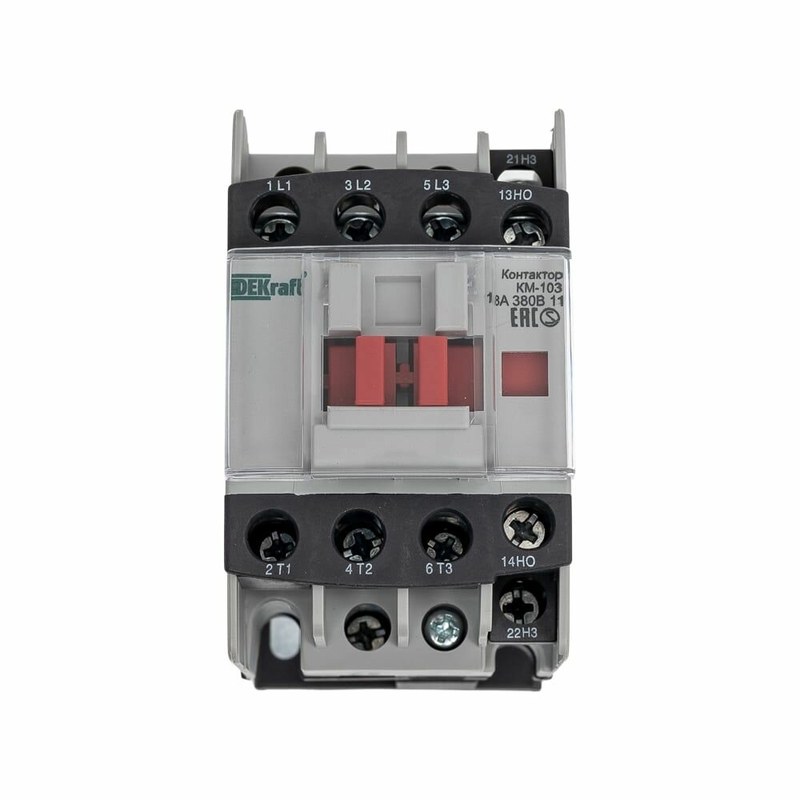

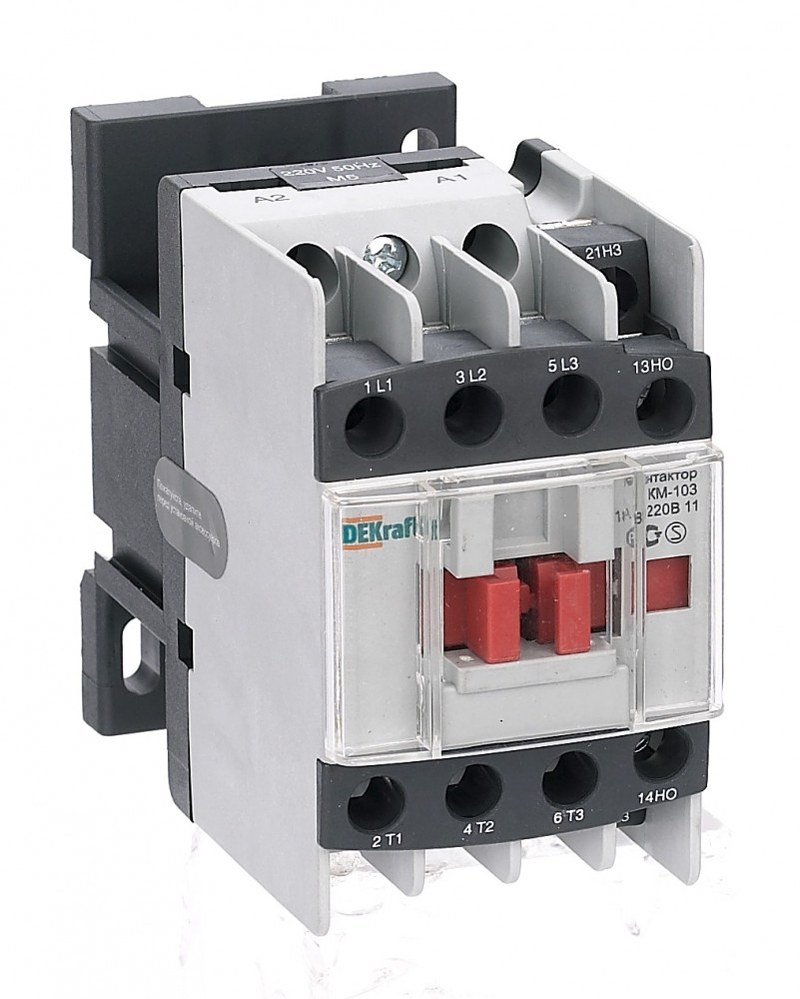

Контактор DEKraft КМ-103 22112DEK для управления трехфазной нагрузкой

В силовых цепях электродвигателей и другого оборудования требуется аппарат, который может многократно переключать нагрузку по команде автоматики, не заставляя оператора вручную разрывать фазные проводники. Контактор DEKraft КМ103-018A-110B-11 22112DEK предназначен именно для такого режима и выполняет дистанционное включение и отключение трехфазной цепи. Исполнение рассчитано на рабочий ток 18 А в категории AC-3 и снабжено катушкой управления на 110 В переменного тока. Дополнительная контактная группа 1НО+1НЗ уже встроена в корпус, поэтому контактор можно использовать не только для коммутации силовой части, но и для построения цепей обратной связи, взаимной блокировки и сигнализации.

Технические характеристики

Электрические свойства модели позволяют применять ее в системах управления двигателями и различными промышленными нагрузками. Основные параметры DEKraft КМ-103 22112DEK приведены ниже:

• бренд — DEKraft,
• категория — электромагнитный контактор,
• серия — КМ-103,
• исполнение — КМ103-018A-110B-11,
• артикул — 22112DEK,
• число силовых полюсов — 3,
• номинальный рабочий ток AC-3 при 380/400 В — 18 А,
• номинальный рабочий ток AC-4 при 380/400 В — 7,7 А,
• рабочее напряжение силовой цепи — до 690 В AC,
• напряжение изоляции — 690 В,
• выдерживаемое импульсное напряжение — 8 кВ,
• напряжение катушки — 110 В AC,
• дополнительные контакты — 1НО + 1НЗ,
• условный тепловой ток — 32 А,
• допустимая мощность двигателя при 220/230 В — 4 кВт,
• допустимая мощность двигателя при 380/400 В — 7,5 кВт,
• допустимая мощность двигателя при 415/440 В — 9 кВт,
• допустимая мощность двигателя при 660/690 В — 10 кВт,
• рекомендуемый предохранитель gG — 32 А,
• степень защиты — IP20,
• тип монтажа — DIN-рейка,
• примерные размеры — 82 × 54 × 93 мм,
• масса — около 0,39 кг.

Особенности конструкции устройств

Рабочий цикл DEKraft КМ-103 22112DEK начинается с подачи напряжения на управляющую катушку. Создаваемое ею магнитное поле перемещает сердечник и механически воздействует на силовую контактную систему. В результате три фазных канала замыкаются одновременно, и нагрузка получает питание. Когда управляющий сигнал исчезает, магнитное поле ослабевает, а возвратная пружина переводит механизм обратно в исходное состояние. Силовые контакты размыкаются, после чего питание нагрузки прекращается. Такой принцип позволяет управлять мощным потребителем сравнительно малым управляющим сигналом. Три главных контакта работают синхронно. Это особенно важно в трехфазных двигательных цепях, где одновременное включение и отключение фаз предотвращает некорректные переходные режимы. Встроенные вспомогательные контакты выполняют отдельную задачу. Нормально открытый контакт может использоваться для самоподхвата после команды «Пуск», а нормально закрытый — для блокировки второго аппарата либо формирования сигнала о текущем состоянии контактора. Конструкция рассчитана на щитовой монтаж. Клеммы силовой и управляющей частей разнесены по функциональным зонам, что упрощает включение аппарата в схему управления. Установка на DIN-рейку позволяет размещать контактор рядом с автоматическими выключателями, тепловыми реле и другими компонентами низковольтной аппаратуры.

Области применения

Контактор используется в цепях, где нагрузка должна регулярно включаться и отключаться по сигналу системы управления. Основными областями применения являются:

• управление трехфазными электродвигателями,
• насосные установки,
• вентиляционные агрегаты,
• компрессорное оборудование,
• конвейерные системы,
• станочные электроприводы,
• шкафы промышленной автоматики,
• тепловое оборудование,
• осветительные силовые линии,
• инженерные установки с дистанционным управлением.

Компания «Олниса» поставляет низковольтную и промышленную аппаратуру, включая контактор DEKraft КМ-103 22112DEK. Заказчикам доступны технические консультации по рабочему току, напряжению катушки и характеристикам конкретного исполнения. Оперативная доставка оборудования осуществляется по всей стране, что позволяет приобретать продукцию DEKraft для производственных, коммерческих и инфраструктурных объектов различных регионов.

Преимущества

Практические достоинства модели связаны с удобством автоматического управления силовой нагрузкой. Ключевыми преимуществами являются:

• дистанционная коммутация трехфазных цепей,
• синхронное переключение всех силовых полюсов,
• отдельная управляющая цепь на 110 В,
• встроенная группа 1НО+1НЗ,
• возможность построения схем самоподхвата,
• удобство организации взаимной блокировки,
• совместимость с типовыми компонентами автоматики,
• компактное размещение в распределительном шкафу,
• стандартный монтаж на DIN-рейку,
• пригодность для повторных коммутационных циклов.

Таким образом, DEKraft КМ103-018A-110B-11 22112DEK — трехполюсный электромагнитный контактор для автоматического управления двигателями и другими силовыми потребителями. Номинальный ток 18 А в категории AC-3 позволяет использовать модель с трехфазными электродвигателями мощностью до 7,5 кВт при напряжении 380/400 В. Катушка 110 В и штатные вспомогательные контакты расширяют возможности применения аппарата в специализированных схемах управления, где важны дистанционная коммутация, блокировка и передача сигнала состояния.
