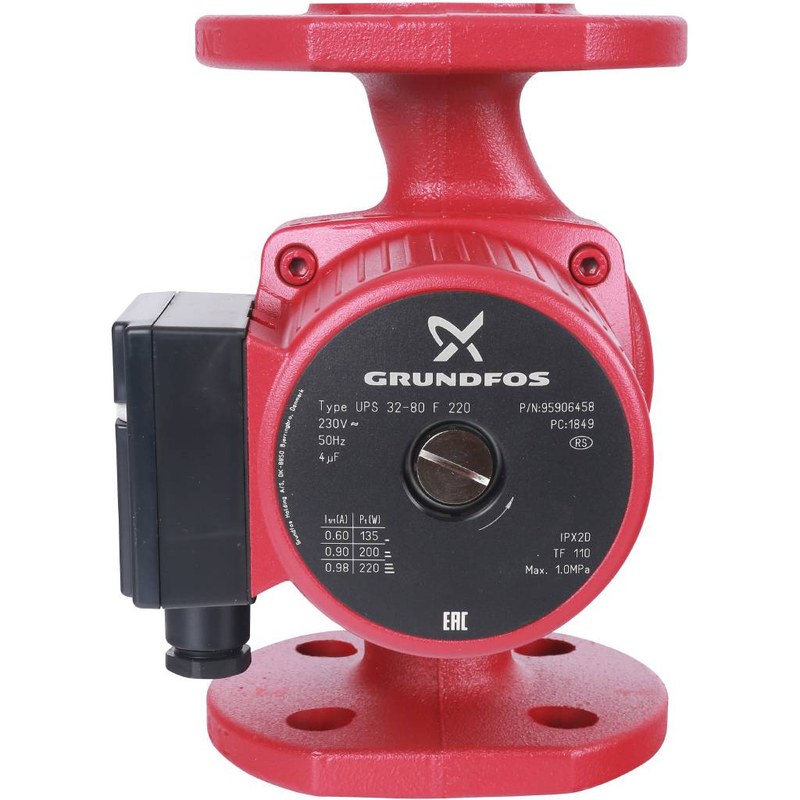

Фланцевый циркуляционный насос Grundfos UPS 32-80 F 220 95906458 для тепловых контуров

В крупных отопительных контурах насос работает не эпизодически, а поддерживает движение теплоносителя практически на всем протяжении рабочего цикла системы. Для такой задачи применяется циркуляционный насос Grundfos UPS 32-80 F 220 95906458 — трехскоростной агрегат с мокрым ротором и фланцевым подключением DN32. Вместо резьбового присоединения здесь использованы фланцы, поэтому насос удобен для стационарных трубопроводов коммерческих зданий, тепловых узлов и инженерных установок. Гидравлическая часть способна создавать напор до 8 м, а монтажная длина составляет 220 мм.

Технические характеристики

Рабочие показатели исполнения определяются тремя ступенями вращения, конструкцией проточной части и параметрами электродвигателя. Основные характеристики Grundfos UPS 32-80 F 220 95906458 следующие:

• бренд — Grundfos,
• категория — циркуляционный насос,
• серия — UPS Series 100,
• модель — UPS 32-80 F 220,
• артикул — 95906458,
• номинальный расход — 5,16 м³/ч,
• номинальный напор — 5,21 м,
• предельный напор — 8 м,
• количество рабочих скоростей — 3,
• мощность первой ступени — 135 Вт,
• мощность второй ступени — 200 Вт,
• мощность третьей ступени — 220 Вт,
• ток первой ступени — 0,60 А,
• ток второй ступени — 0,90 А,
• ток третьей ступени — 0,98 А,
• питание — 1 × 230 В,
• частота — 50 Гц,
• рабочий конденсатор — 4 мкФ,
• присоединительный размер — DN32,
• тип подключения — фланцевый,
• номинальное давление фланцев — PN6/10,
• максимальное давление системы — 10 бар,
• температура перекачиваемой среды — от −25 до +110 °C,
• температура окружающей среды — до +40 °C,
• монтажная длина — 220 мм,
• материал корпуса — серый чугун,
• рабочее колесо — композитный материал,
• класс изоляции — F,
• степень защиты — IPX2D,
• масса нетто — около 7,3–7,4 кг.

Особенности конструкции устройств

В основе насоса лежит схема с мокрым ротором. Вращающаяся часть электродвигателя находится в рабочей жидкости, поэтому тепло отводится непосредственно перекачиваемой средой. Та же жидкость участвует в смазывании внутренних опор, что исключает необходимость в отдельной масляной системе. Между ротором и обмотками статора располагается защитная гильза. Благодаря такому устройству электрическая часть остается изолированной от теплоносителя, при этом двигатель и гидравлический модуль образуют компактный единый агрегат. Центробежное рабочее колесо получает вращение непосредственно от вала. При его движении давление жидкости повышается, после чего теплоноситель поступает далее по трубопроводу. Корпус из чугуна рассчитан на стационарную эксплуатацию в отопительных и климатических контурах. Производительность изменяется не электронным частотным регулированием, а переключением между тремя фиксированными скоростями. На первой ступени насос потребляет меньше энергии и формирует более спокойный поток; переход на следующие режимы увеличивает гидравлическую отдачу. Фланцевая компоновка является заметным отличием модификации F. Входной и выходной патрубки DN32 рассчитаны на PN6/10, поэтому насос можно жестко закрепить между ответными фланцами трубопровода. По сравнению с резьбовой моделью такая схема лучше приспособлена к стационарным инженерным узлам.

Области применения

Исполнение рассчитано на непрерывное перемещение воды или совместимого теплоносителя в замкнутых системах. Основными направлениями применения являются:

• отопительные сети коммерческих зданий,
• циркуляционные контуры котельных,
• системы водяного теплоснабжения,
• тепловые пункты,
• контуры кондиционирования,
• системы охлаждения оборудования,
• инженерные сети административных объектов,
• теплообменные установки,
• трубопроводы с фланцевой арматурой DN32,
• стационарные циркуляционные узлы.

Компания «Олниса» поставляет насосное и промышленное оборудование, включая Grundfos UPS 32-80 F 220 95906458. Заказчикам доступны технические консультации по электрическим характеристикам, фланцевому подключению и эксплуатационным параметрам модели. Оперативная доставка оборудования организуется по всей стране, что позволяет приобретать продукцию Grundfos для коммерческих, коммунальных и промышленных объектов различных регионов.

Преимущества

Эксплуатационные достоинства модели связаны с простой гидравлической схемой и удобством стационарного применения. Ключевыми преимуществами являются:

• фланцевое присоединение к трубопроводу,
• три ступени производительности,
• компактная конструкция с мокрым ротором,
• отсутствие отдельной системы смазывания,
• стабильная работа в циркуляционном режиме,
• надежный чугунный корпус,
• однофазное электропитание,
• пригодность для высокотемпературного теплоносителя,
• простое изменение рабочего режима,
• удобство применения в крупных инженерных контурах.

Таким образом, Grundfos UPS 32-80 F 220 95906458 — трехскоростной насос с фланцами DN32, предназначенный для поддержания циркуляции в отопительных, охлаждающих и других замкнутых гидравлических системах. Максимальный напор 8 м и рабочая температура жидкости до +110 °C позволяют использовать модель в достаточно нагруженных теплотехнических контурах. Фланцевое исполнение с монтажной длиной 220 мм делает эту модификацию самостоятельным вариантом серии UPS 32-80 и заметно отличает ее по монтажной схеме от исходного насоса 95906443.
