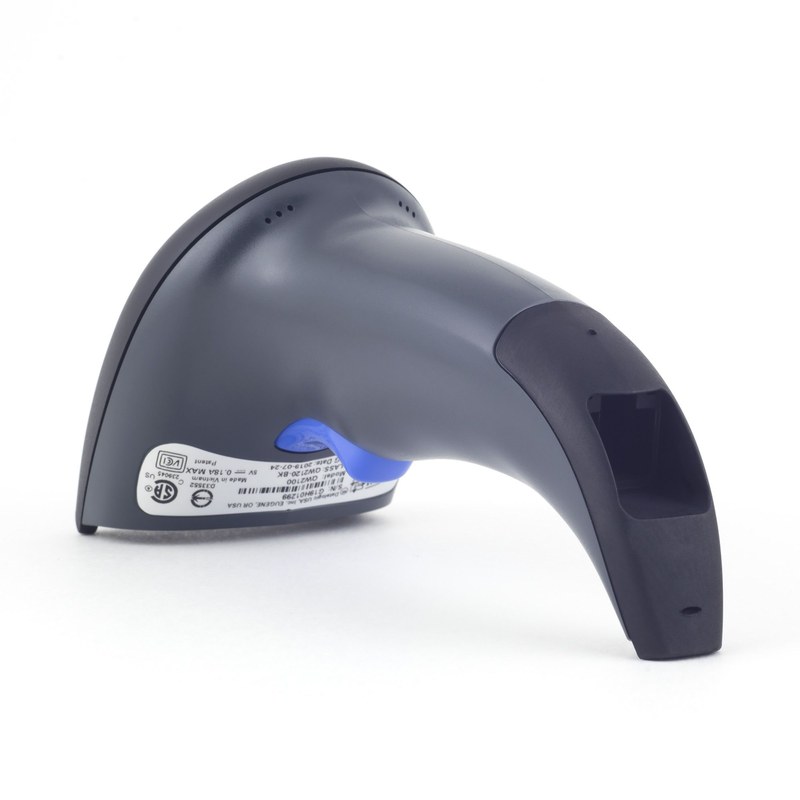

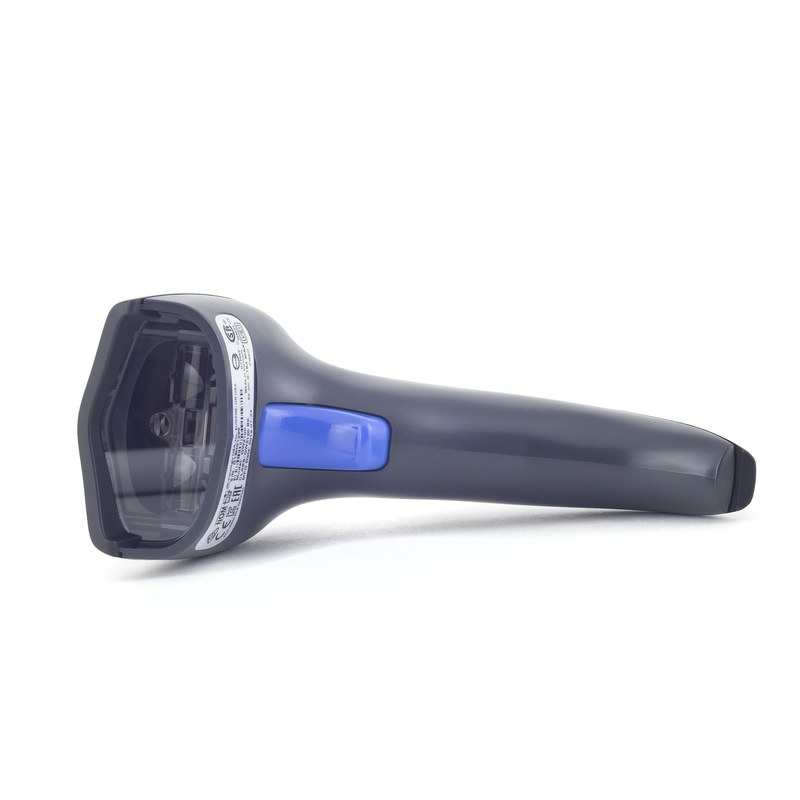

Сканер Datalogic QuickScan Lite QW2170-BKK3 для считывания линейных штрихкодов

При работе с длинными одномерными штрихкодами важна не только скорость декодирования, но и геометрия линии считывания. Узкая зона сканирования нередко заставляет оператора увеличивать расстояние до этикетки или несколько раз корректировать положение устройства. Datalogic QuickScan Lite QW2170-BKK3 разработан как линейный имидж-сканер с расширенным углом захвата, поэтому особенно удобен для длинных кодов на документах, упаковке и промышленных компонентах. Выбранное исполнение относится к семейству QW2100 и использует интерфейс Keyboard Wedge. Оно поставляется комплектом с соответствующим кабелем, поэтому подходит для систем, где данные должны передаваться в компьютер как обычный клавиатурный ввод.

Технические характеристики

Рабочие параметры QW2170-BKK3 ориентированы на быстрое считывание стандартных одномерных символик с различного расстояния. Основные характеристики исполнения представлены ниже:

• производитель — Datalogic,
• серия — QuickScan Lite QW2100,
• модель — QW2170,
• артикул комплекта — QW2170-BKK3,
• тип устройства — ручной линейный имидж-сканер,
• основной интерфейс — Keyboard Wedge,
• дополнительная интерфейсная поддержка модели QW2170 — RS-232,
• тип считываемых кодов — 1D и линейные GS1 DataBar,
• поддержка составных кодов — EAN/JAN Composites и GS1 DataBar Composite,
• источник подсветки — красный LED,
• длина волны — 610–650 нм,
• максимальная скорость считывания — 400 сканирований в секунду,
• угол поля считывания — около 56°,
• минимальное разрешение — 0,102 мм,
• минимальный контраст печати — 25 %,
• угол Pitch — до ±65°,
• угол Roll — до ±45°,
• угол Skew — до ±70°,
• дальность чтения кода 5 mil — примерно 2,5–15 см,
• дальность чтения кода 7,5 mil — до 24 см,
• дальность чтения кода 10 mil — до 35 см,
• дальность чтения кода 13 mil — до 40 см,
• дальность чтения кода 20 mil — до 60 см,
• питание — 5 В DC ±0,5 В,
• типичное потребление в рабочем режиме — менее 180 мА,
• потребление в режиме ожидания — менее 25 мА,
• потребление QW2170 в режиме Low Power — менее 6 мА,
• допустимое внешнее освещение — до 120000 лк,
• степень защиты — IP42,
• устойчивость к падениям — многократные падения на бетон с высоты 1,5 м,
• защита от электростатического разряда — до 16 кВ по воздуху,
• рабочая температура — от 0 до +50 °C,
• температура хранения — от −40 до +70 °C,
• допустимая влажность — от 5 до 95 % без конденсации,
• габариты — около 170 × 65 × 70 мм,
• масса — около 119 г,
• цвет корпуса — черный.

Особенности конструкции устройств

В QW2170 применяется не лазерная развертка, а линейная имидж-технология. Светодиод формирует яркую линию подсветки, а приемная система анализирует отраженный сигнал по всей зоне штрихкода. Такая схема позволяет уверенно работать с широкими кодами и сохранять стабильность считывания при значительных углах наклона. Одной из особенностей серии является увеличенная линия сканирования. Благодаря этому оператору не требуется сильно отодвигать устройство от этикетки, чтобы код полностью попал в рабочую область. Это особенно полезно при считывании штрихкодов на счетах, упаковочных листах и электронных компонентах. После успешного декодирования сканер использует несколько способов подтверждения результата. Помимо звукового сигнала и светодиодной индикации применяется фирменная технология Datalogic Green Spot, формирующая зеленую точку непосредственно в зоне считывания. Такая обратная связь удобна в шумных помещениях, где звуковой сигнал может быть плохо различим. Корпус рассчитан на регулярную ручную работу. Масса около 119 г снижает нагрузку на кисть, а устойчивость к многократным падениям с 1,5 м позволяет использовать устройство на кассовых, складских и производственных рабочих местах.

Области применения

Характеристики модели особенно подходят для процессов с большим количеством стандартных линейных кодов. Основными направлениями применения являются:

• розничные кассовые рабочие места,
• учет товаров на складе,
• обработка накладных,
• считывание кодов с квитанций,
• банковские и финансовые документы,
• легкое производство,
• идентификация электронных компонентов,
• учет упаковочной продукции,
• регистрация товарных позиций,
• офисные системы ввода штрихкодов.

Компания «Олниса» поставляет оборудование автоматической идентификации, включая Datalogic QuickScan Lite QW2170-BKK3. Заказчикам доступны технические консультации по интерфейсам, параметрам считывания и особенностям конкретной комплектации. Оперативная доставка оборудования осуществляется по России, что позволяет приобретать сканеры Datalogic для торговых, складских, производственных и административных объектов различных регионов.

Преимущества

Практические достоинства модели связаны с удобством работы с длинными линейными кодами и простотой интеграции. Ключевыми преимуществами являются:

• широкая зона считывания,
• высокая скорость обработки штрихкодов,
• небольшая масса корпуса,
• удобная визуальная индикация результата,
• устойчивость к падениям,
• работа при ярком внешнем освещении,
• поддержка стандартных 1D-символик,
• возможность подключения через Keyboard Wedge,
• удобство для документных и кассовых операций,
• пригодность для ежедневной интенсивной эксплуатации.

Таким образом, Datalogic QuickScan Lite QW2170-BKK3 представляет собой проводной линейный сканер для задач, где требуется быстрое и стабильное чтение одномерных штрихкодов, включая длинные и широкие символики. Расширенное поле считывания, скорость до 400 сканирований в секунду и фирменная индикация Green Spot упрощают работу оператора и сокращают число повторных попыток. Комплектация с интерфейсом Keyboard Wedge делает это исполнение удобным для систем, где считанный код должен сразу передаваться в прикладную программу как стандартный текстовый ввод.
