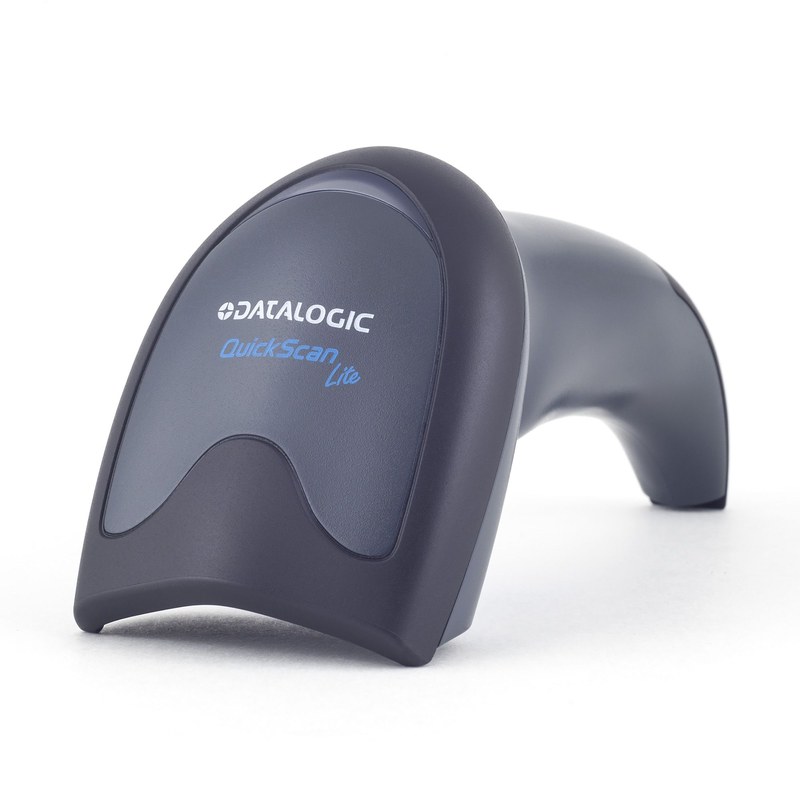

Сканер Datalogic QuickScan Lite QW2170-BKK2S с интерфейсом RS-232
Штрихкод не всегда представляет собой компактную маркировку на товарной упаковке. В документообороте, производственном учете и финансовых операциях встречаются вытянутые линейные коды, занимающие значительную ширину носителя. Для их уверенного захвата требуется соответствующая геометрия зоны считывания. Datalogic QuickScan Lite QW2170-BKK2S разработан с широким углом обзора и удлиненной линией сканирования, поэтому подходит именно для подобных задач.
Технические характеристики
Параметры устройства ориентированы на распознавание одномерных кодов в стационарных и ручных рабочих процессах. Основные характеристики исполнения следующие:
- производитель — Datalogic,
- семейство — QuickScan Lite QW2100,
- модель сканера — QW2170,
- артикул комплекта — QW2170-BKK2S,
- тип устройства — проводной линейный имиджер,
- интерфейс модели QW2170 — RS-232 / Keyboard Wedge,
- интерфейс комплектации QW2170-BKK2S — RS-232,
- кабель в комплекте — 90G000008,

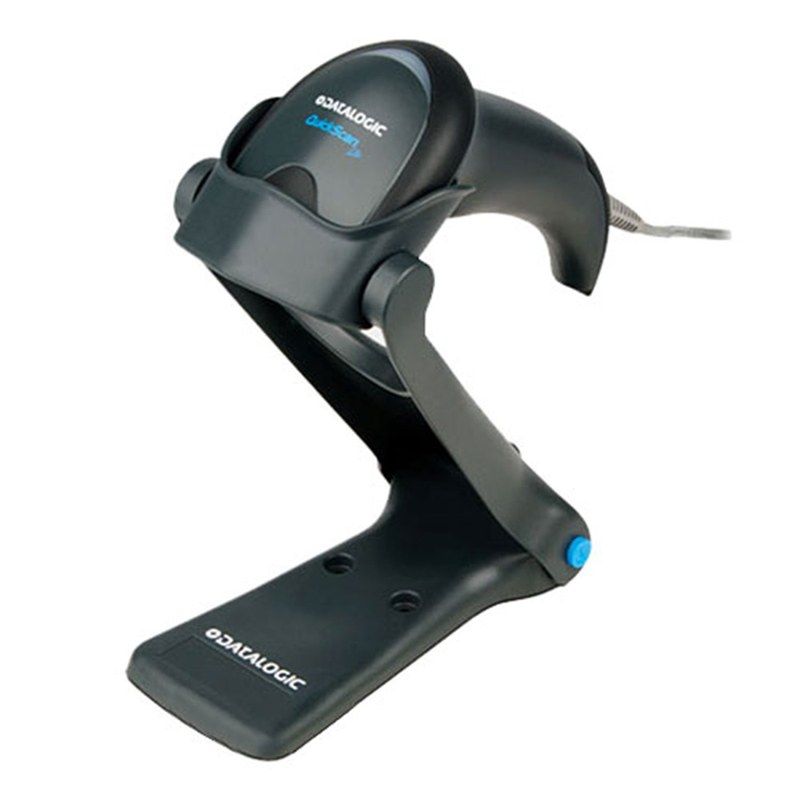

- подставка — STD-QW20-BK,
- поддерживаемые символики — стандартные линейные 1D-коды,
- поддержка GS1 DataBar — предусмотрена,
- поддержка составных GS1 DataBar — предусмотрена,
- источник света — красный LED 610–650 нм,
- максимальная скорость чтения — 400 считываний в секунду,
- поле обзора — 56° ±2°,
- минимальное разрешение — 0,102 мм или 4 mil,
- минимальный контраст печати — 25 %,
- допустимый наклон Pitch — ±65°,
- допустимый поворот Roll — ±45°,
- допустимый угол Skew — ±70°,
- рабочая дистанция для 5 mil — примерно 2,5–15 см,
- рабочая дистанция для 7,5 mil — до 24 см,
- рабочая дистанция для 10 mil — до 35 см,
- рабочая дистанция для 13 mil — до 40 см,
- рабочая дистанция для 20 mil — до 60 см,
- напряжение питания — 5 В DC ±0,5 В,
- типичное потребление при работе — менее 180 мА,
- типичное потребление в ожидании — менее 25 мА,
- режим Low Power для QW2170 — менее 6 мА,
- допустимая внешняя освещенность — до 120000 лк,
- степень защиты корпуса — IP42,
- устойчивость к падению — многократные падения с 1,5 м на бетон,
- защита от воздушного электростатического разряда — до 16 кВ,
- рабочая температура — от 0 до +50 °C,
- температура хранения — от −40 до +70 °C,
- влажность — 5–95 % без конденсации,
- габариты — 170 × 65 × 70 мм,
- масса сканера — 119 г,
- цвет корпуса — черный.
Особенности конструкции устройств
Datalogic QW2170 использует линейную имидж-технологию. Оптическая система воспринимает изображение штрихкода, после чего встроенная электроника преобразует полученный сигнал и выполняет декодирование. Такой принцип отличается от классической лазерной развертки и позволяет получить широкую рабочую линию при компактных размерах корпуса. Геометрия оптики специально приспособлена к протяженным штрихкодам. Поле обзора около 56° помогает разместить длинную символику внутри зоны считывания без необходимости чрезмерно отдалять сканер от поверхности. Производитель отдельно отмечает пригодность QW2100 для длинных и усеченных кодов, встречающихся на счетах и маркировке электронных компонентов. После успешного распознавания оператор получает несколько видов обратной связи. Помимо звукового сигнала и светодиодного индикатора используется Datalogic Green Spot: зеленая метка появляется непосредственно в рабочей области. В шумном помещении такой визуальный сигнал позволяет быстрее понять, что информация уже считана. Корпус имеет резиновые защитные элементы и рассчитан на повторяющиеся падения с высоты до 1,5 м. При этом масса устройства составляет всего 119 г, поэтому сканер удобно использовать на протяжении продолжительной рабочей смены. Особенность комплектации QW2170-BKK2S — именно последовательное подключение. Кабель RS-232 90G000008 и подставка STD-QW20-BK входят в комплект.
Области применения
Функциональность QW2170-BKK2S ориентирована прежде всего на процессы с регулярным чтением одномерной маркировки. Основными направлениями применения являются:
- регистрация товаров в учетных системах,
- сканирование штрихкодов на документах,
- работа с квитанциями и счетами,
- идентификация электронных компонентов,
- легкое промышленное производство,
- кассовые рабочие места,
- финансовые и банковские операции,
- складской учет,
- приемка и отпуск продукции,
- рабочие места с оборудованием RS-232.
Компания «Олниса» поставляет оборудование для автоматической идентификации, включая Datalogic QuickScan Lite QW2170-BKK2S. Доступны технические консультации по интерфейсу подключения, характеристикам считывания и особенностям комплектного исполнения. Компания обеспечивает оперативную доставку оборудования по России для торговых организаций, складов, производственных предприятий и других объектов.
Преимущества
Практические достоинства этой комплектации связаны с удобством обработки линейной маркировки и возможностью подключения к специализированному оборудованию. Ключевыми преимуществами являются:
- удобная работа с длинными штрихкодами,
- широкая линия захвата,
- высокая скорость распознавания,
- последовательный интерфейс RS-232,
- готовый кабель в составе комплекта,
- подставка для удобного размещения,
- визуальное подтверждение Green Spot,
- небольшая масса ручного корпуса,
- устойчивость к повседневным механическим нагрузкам,
- пригодность для торговых и производственных рабочих мест.
Таким образом, Datalogic QuickScan Lite QW2170-BKK2S представляет собой комплект проводного 1D-имиджера, ориентированный на оборудование с последовательным интерфейсом RS-232. Широкое поле считывания и скорость до 400 операций в секунду позволяют применять устройство для обычной товарной маркировки и для протяженных штрихкодов, с которыми компактные зоны захвата работают менее удобно. Комплектный кабель и настольная подставка делают QW2170-BKK2S самостоятельным вариантом QuickScan Lite для оснащения готового рабочего места без изменения основной концепции серии.
