Управляемый коммутатор Eltex MES1124MB: стабильная передача данных и эффективное сетевое управление
Eltex MES1124MB представляет собой управляемый Ethernet-коммутатор уровня L2, предназначенный для построения надежных сетей передачи данных в телекоммуникационной и промышленной инфраструктуре. Устройство применяется для организации доступа абонентских и корпоративных сегментов, объединения сетевых узлов, передачи потоков данных, голосовых сервисов IP-телефонии и мультимедийных приложений. Конструкция коммутатора ориентирована на эксплуатацию в составе распределенных сетей, где требуется стабильное подключение большого количества конечных устройств и эффективное управление сетевым трафиком. Основой работы Eltex MES1124MB является коммутация Ethernet-кадров на втором уровне модели OSI с использованием аппаратного пакетного процессора. Устройство обеспечивает обработку сетевых потоков с минимальными задержками, поддерживает функции управления VLAN, контроля доступа, приоритизации трафика и мониторинга состояния соединений. Модель выполнена в стандартном корпусе для установки в телекоммуникационные стойки 19 дюймов и рассчитана на непрерывную работу в составе сетевой инфраструктуры.
Технические характеристики
Ключевыми техническими параметрами коммутатора Eltex MES1124MB являются следующие показатели:
- Уровень сетевого устройства L2 с поддержкой функций управления коммутацией Ethernet,
- Количество портов 10/100BASE-TX RJ-45 — 24 интерфейса,
- Количество комбинированных портов 10/100/1000BASE-T и 1000BASE-X SFP — 4 интерфейса,
- Наличие консольного порта RS-232 с разъемом RJ-45 для локального управления,
- Таблица MAC-адресов рассчитана на хранение до 8192 записей,
- Поддержка до 4094 VLAN для сегментации сетевой инфраструктуры,
- Объем буферной памяти — 4 Мбит,
- Размер поддерживаемых Jumbo-фреймов — до 10240 байт,
- Количество выходных очередей QoS — до 8 на порт,
- Питание от сети переменного тока 220 В частотой 50 Гц,
- Максимальная потребляемая мощность — до 15 Вт,
- Исполнение корпуса — стоечное 19 дюймов высотой 1U,
- Габаритные размеры устройства — 430×44×158 мм,
- Диапазон рабочих температур — от -20 до +50 C,
- Система охлаждения — пассивная без использования вентиляторов.
Конструктивно Eltex MES1124MB рассчитан на применение в сетях, где необходимо сочетание большого количества пользовательских подключений и наличия высокоскоростных магистральных интерфейсов. Комбинированные гигабитные порты позволяют использовать оптические или медные линии связи для подключения к вышестоящему сетевому оборудованию.
Особенности конструкции

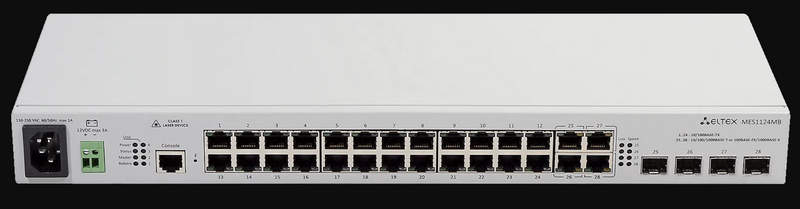

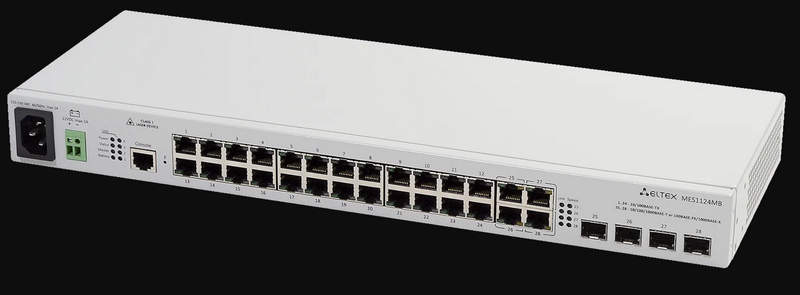

Архитектура Eltex MES1124MB построена вокруг управляемого коммутатора с аппаратной обработкой сетевых пакетов. При поступлении Ethernet-кадра устройство анализирует MAC-адрес источника и назначения, определяет направление передачи и выполняет пересылку данных через соответствующий порт. Такая схема позволяет снизить нагрузку на управляющую часть устройства и обеспечить стабильную скорость передачи информации. Передняя панель оборудования содержит пользовательские интерфейсы подключения, включая 24 порта Fast Ethernet для конечных устройств и 4 комбинированных порта Gigabit Ethernet для организации каналов связи повышенной пропускной способности. Оптические интерфейсы SFP обеспечивают возможность использования различных вариантов трансиверов в зависимости от требований сетевой архитектуры. Ключевыми особенностями конструкции являются:
- аппаратная коммутация Ethernet-трафика без необходимости программной обработки каждого пакета,
- поддержка медных интерфейсов Fast Ethernet 10/100 Мбит/с для подключения большого количества устройств,
- наличие комбинированных гигабитных портов для передачи агрегированного сетевого потока,
- использование стоечного корпуса формата 19 дюймов 1U для установки в телекоммуникационные шкафы,
- пассивная система охлаждения для снижения уровня шума и повышения надежности,
- поддержка резервного питания через подключение аккумуляторных батарей в соответствующей модификации,
- возможность логического разделения сети с помощью виртуальных локальных сетей VLAN.
VLAN обеспечивают изоляцию отдельных групп пользователей и сервисов, а механизмы QoS позволяют назначать приоритеты критически важным потокам данных. Это делает устройство подходящим для применения в сетях с различными требованиями к скорости обработки информации.
Области применения
Ниже перечислены основные направления использования Eltex MES1124MB:
- телекоммуникационные узлы с большим количеством Ethernet-подключений,
- инфраструктура IP-телефонии и мультимедийных сервисов,
- промышленные объекты с распределенной сетевой архитектурой,
- серверные и коммуникационные шкафы с ограниченным пространством установки.
Благодаря сочетанию 24 пользовательских портов Fast Ethernet и четырех комбинированных гигабитных интерфейсов Eltex MES1124MB подходит для построения многоуровневых сетей, где требуется подключение большого количества конечных устройств и надежный обмен данными между сетевыми сегментами.
Таким образом, Eltex MES1124MB является функциональным управляемым коммутатором для создания надежной сетевой инфраструктуры. Высокая производительность, развитые возможности управления трафиком и удобная конструкция позволяют использовать устройство в различных системах передачи данных.
