Управляемый Ethernet-коммутатор Eltex MES2308R — компактный узел доступа с функциями L3

Небольшое количество физических подключений не всегда означает простую сетевую архитектуру. Даже компактному узлу доступа могут потребоваться маршрутизация между подсетями, резервирование каналов, разграничение пользователей, управление multicast-потоками и детальный контроль передаваемого трафика. Для таких задач разработан управляемый Ethernet-коммутатор Eltex MES2308R, сочетающий десять гигабитных каналов подключения с развитым набором функций второго и третьего уровней.

Технические характеристики

Аппаратная конфигурация MES2308R рассчитана на гигабитную передачу данных при сравнительно небольшом энергопотреблении. Наиболее значимые технические параметры устройства приведены ниже:

• 8 портов 10/100/1000BASE-T с разъёмами RJ-45,
• 2 комбинированных порта 10/100/1000BASE-T/1000BASE-X/100BASE-FX,
• 1 консольный интерфейс RS-232 через RJ-45,
• пропускная способность коммутационной платформы — 20 Гбит/с,
• производительность на пакетах размером 64 байта — 14,7 млн пакетов в секунду,
• буферная память — 1,5 Мбайт,
• объём оперативной памяти DDR3 — 512 Мбайт,
• ёмкость RAW NAND — 512 Мбайт,
• таблица MAC-адресов — 16 384 записи,
• таблица ARP — до 820 записей,
• количество поддерживаемых VLAN — 4094,
• ресурс L2 Multicast — до 2047 групп,
• число правил ACL — 958,
• ресурс IPv4 Unicast — до 816 записей,
• ресурс IPv6 Unicast — до 210 записей,
• до 130 интерфейсов уровня L3,
• до 48 групп агрегации каналов,
• максимально 8 портов внутри одной LAG,
• 8 выходных очередей QoS на каждый порт,
• размер Jumbo Frame — до 10 240 байт,
• объединение в физический стек — до 8 коммутаторов,
• питание — 110–250 В переменного тока, 50–60 Гц,
• максимальное энергопотребление — 14 Вт,
• аппаратная поддержка Dying Gasp — предусмотрена,
• температура эксплуатации — от −20 до +50 °C,
• температура хранения — от −50 до +70 °C,
• охлаждение — пассивное,
• формат корпуса — 19 дюймов, высота 1U,
• габаритные размеры — 310 × 44 × 158 мм,
• масса — приблизительно 1,45 кг.

Особенности конструкции устройств

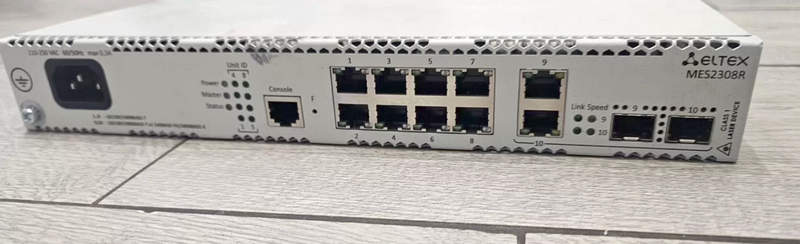

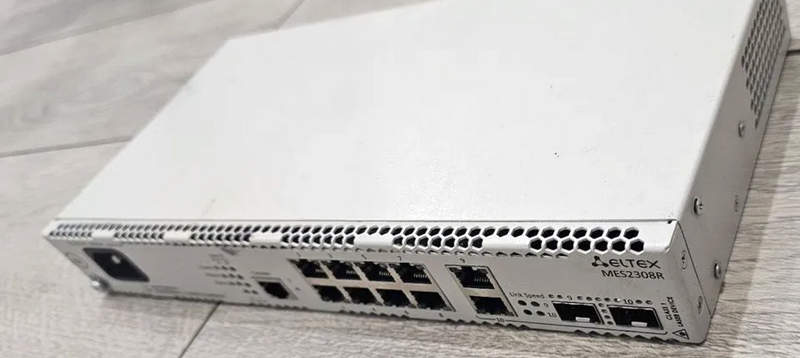

Конструктивная идея Eltex MES2308R основана на высокой функциональной плотности. При ширине, соответствующей стоечному оборудованию, глубина корпуса составляет всего 158 мм. Такое исполнение удобно для неглубоких телекоммуникационных шкафов и распределительных узлов, где каждый сантиметр монтажного пространства имеет практическое значение. Высота 1U позволяет разместить коммутатор рядом с патч-панелью, маршрутизатором или другим активным оборудованием без значительного увеличения занимаемого объёма. Интерфейсная схема модели построена не как простая группа из десяти одинаковых разъёмов. Восемь каналов реализованы на стандартных RJ-45, а ещё два работают в формате Combo. Для каждого комбинированного интерфейса может использоваться медное гигабитное подключение либо SFP-трансивер для оптической линии. Такая архитектура позволяет на одном и том же устройстве организовать пользовательские подключения на витой паре и вынести магистральный участок на оптоволокно. При поступлении Ethernet-кадра аппаратная платформа анализирует адресную информацию и принимает решение о дальнейшем направлении данных.

Области применения

Набор коммутационных и маршрутизационных функций позволяет использовать MES2308R существенно шире, чем обычный малопортовый Ethernet-коммутатор. Основные варианты его эксплуатации можно обозначить следующим образом:

• локальные сети предприятий,
• узлы доступа в филиалах компаний,
• сетевые шкафы небольших офисных площадок,
• операторская Ethernet-инфраструктура,
• соединение пользовательских рабочих станций,
• подключение серверного и телекоммуникационного оборудования,
• построение отдельных VLAN-сегментов,
• организация маршрутизации между подсетями,
• подключение объектов через оптические линии,
• узлы с резервированием сетевых каналов,
• инфраструктура с multicast-трафиком,
• распределённые корпоративные сети,
• телекоммуникационные площадки с ограниченной глубиной монтажного шкафа.

Компания «Олниса» осуществляет поставки промышленного, электротехнического и телекоммуникационного оборудования, включая сетевые решения бренда Eltex. В номенклатуре компании представлены управляемые коммутаторы различной производительности, среди которых Eltex MES2308R. Для заказчиков доступны технические консультации по характеристикам, интерфейсам и функциональным возможностям оборудования. «Олниса» организует оперативную доставку продукции по всей стране.

Преимущества

Эксплуатационная ценность модели заключается в сочетании компактности и развитых сетевых возможностей. Ключевые преимущества Eltex MES2308R представлены ниже:

• компактная глубина корпуса,
• универсальность медных и оптических подключений,
• пассивное охлаждение,
• развитые функции L3,
• гибкость сегментации сети,
• удобство резервирования соединений,
• стабильность обработки трафика,
• широкие возможности сетевого контроля.

Таким образом, управляемый Ethernet-коммутатор Eltex MES2308R рассчитан на случаи, когда небольшому сетевому узлу требуется функциональность, выходящая далеко за пределы простой коммутации портов. Восемь медных интерфейсов, два Combo-канала, коммутационная производительность 20 Гбит/с, физический стек до восьми устройств и поддержка L3-протоколов позволяют строить на базе модели компактные, но функционально насыщенные сетевые сегменты.
