Газовый мультиблок DUNGS MB-DLE 420 — комплексное управление потоком топлива в горелочных системах

Газовый тракт теплотехнической установки должен выполнять сразу несколько операций: задерживать механические загрязнения, снижать и стабилизировать давление, перекрывать подачу топлива при остановке горелки и обеспечивать контролируемое открытие клапанной части. Вместо набора разнесённых компонентов эти функции могут быть сосредоточены в едином устройстве. Именно по такому принципу создан газовый мультиблок DUNGS MB-DLE 420.

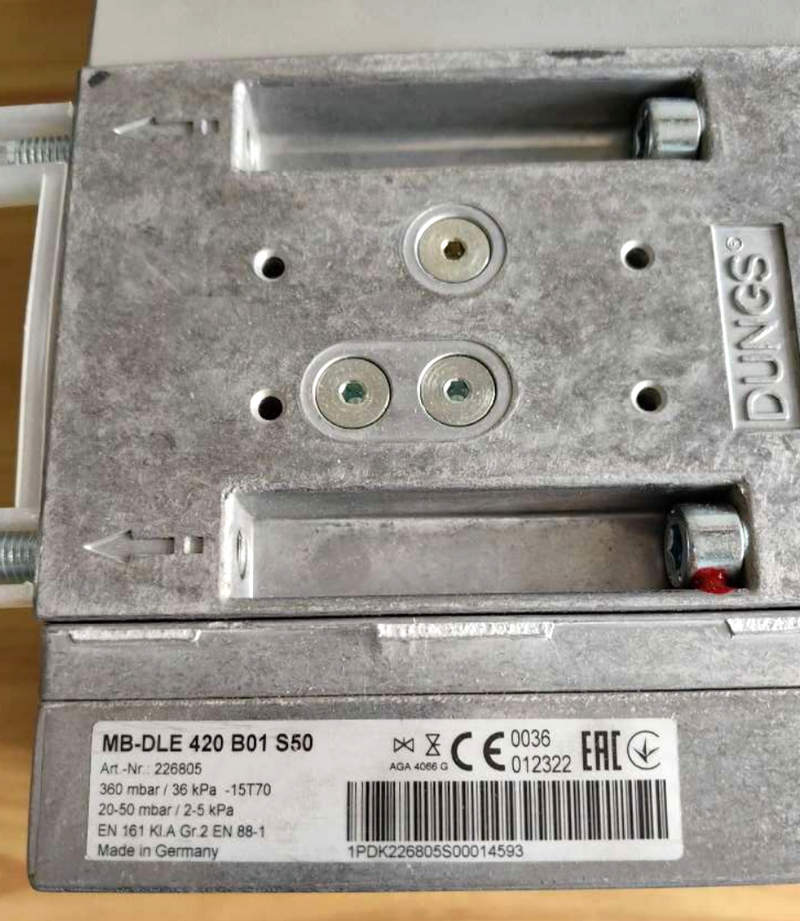

Технические характеристики

Рабочая конфигурация зависит от конкретного исполнения S20, S22, S50 или S52, однако основные параметры семейства MB-DLE 420 определены изготовителем достаточно чётко. Ниже рассмотрим ключевые технические характеристики:

• номинальный размер — DN 50,
• варианты резьбового присоединения — Rp 1, Rp 1 1/4, Rp 1 1/2 и Rp 2,
• максимальное рабочее избыточное давление — 360 мбар, или 36 кПа,
• регулируемое выходное давление для S20/S22 — от 4 до 20 мбар,
• регулируемое выходное давление для S50/S52 — от 20 до 50 мбар,
• допустимые среды — газы 1, 2 и 3 семейств, а также нейтральные газообразные среды,
• температура окружающего воздуха — от −15 до +70 °C,
• в состав устройства входит фильтрующий элемент,
• предусмотрен встроенный регулятор давления,
• клапан V1 относится к автоматической запорной части,
• клапан V2 в размере 420 выполнен двухседельным,
• исполнение DLE сочетает ограничение основного расхода с регулируемым характером открытия,
• возможна схема совместного либо раздельного управления клапанами в зависимости от модификации,
• предусмотрена возможность установки системы контроля герметичности VPS 504,

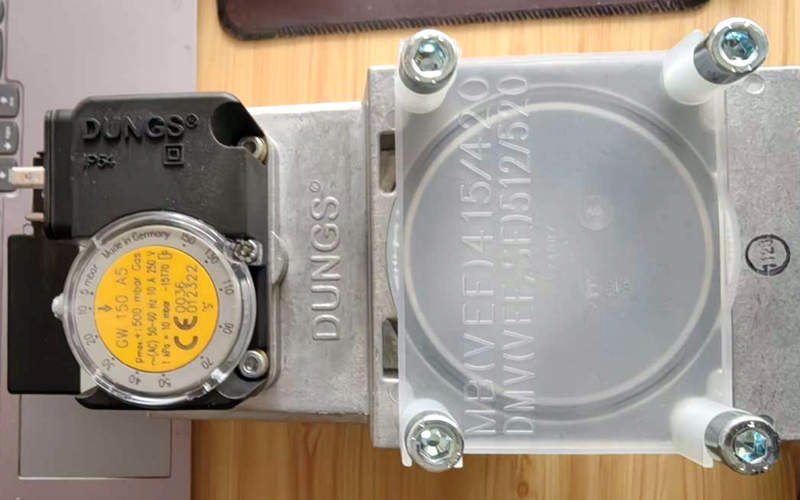

• доступно подключение дополнительного реле давления в предусмотренных конструкцией точках.

Особенности конструкции устройств

DUNGS MB-DLE 420 построен как единый функциональный модуль, в котором движение газа организовано последовательно через несколько рабочих зон. Сначала поток проходит фильтрацию. Загрязнения задерживаются до того, как среда достигнет регулирующей и клапанной частей, поэтому чувствительные механизмы получают дополнительную защиту от твёрдых частиц. В документации DUNGS отдельно отмечена возможность обслуживания фильтрующего элемента без демонтажа всей арматуры из газового тракта. После фильтра расположен узел стабилизации давления. Его задача состоит в том, чтобы преобразовать изменяющееся давление на входе в установленный рабочий уровень перед горелочным оборудованием. В зависимости от версии диапазон регулируемого давления отличается: исполнения S20 и S22 предназначены для меньших значений, тогда как S50 и S52 охватывают область до 50 мбар.

Области применения

Функциональное назначение MB-DLE 420 связано с автоматизированными газовыми установками, где требуется одновременно регулировать давление и безопасно прекращать подачу топлива. Ниже рассмотрим наиболее характерные области применения:

• промышленные газовые горелки,
• водогрейные и паровые котлы,
• газовые теплогенераторы,
• промышленные печные установки,
• сушильные агрегаты с газовым нагревом,
• технологическое тепловое оборудование,
• горелочные линии на природном газе,
• автоматизированные системы подачи газообразного топлива,
• оборудование с двухклапанным защитным отсечением,
• газовые тракты с необходимостью стабилизации давления,
• теплотехнические установки с ограниченным монтажным пространством,
• системы, где требуется объединение фильтрации, регулирования и запорной функции в одном узле.

Компания «Олниса» осуществляет поставки промышленной автоматики, газовой арматуры и электротехнического оборудования, включая продукцию DUNGS. В ассортименте компании представлены компоненты для горелочных и теплотехнических систем, в том числе газовый мультиблок DUNGS MB-DLE 420. Покупателям доступны технические консультации по характеристикам, диапазонам давления и вариантам исполнения продукции. «Олниса» обеспечивает оперативную доставку оборудования по всей стране.

Преимущества

Практические достоинства модели обусловлены прежде всего объединённой архитектурой и ориентацией на автоматические газовые системы. Ключевыми преимуществами DUNGS MB-DLE 420 являются:

• компактность единого узла,
• надёжное защитное перекрытие,
• стабильность регулирования,
• контролируемый характер открытия,
• сокращение количества отдельных соединений,
• удобство эксплуатации,
• функциональная универсальность,
• пригодность для производительных горелочных систем.

Таким образом, газовый мультиблок DUNGS MB-DLE 420 представляет собой многофункциональный элемент газовой автоматики, в котором последовательно объединены очистка топлива, регулирование давления и двойное автоматическое перекрытие. Размер DN 50, максимальное рабочее давление 360 мбар и несколько диапазонов выходной настройки позволяют использовать модель в разнообразных теплотехнических системах.
