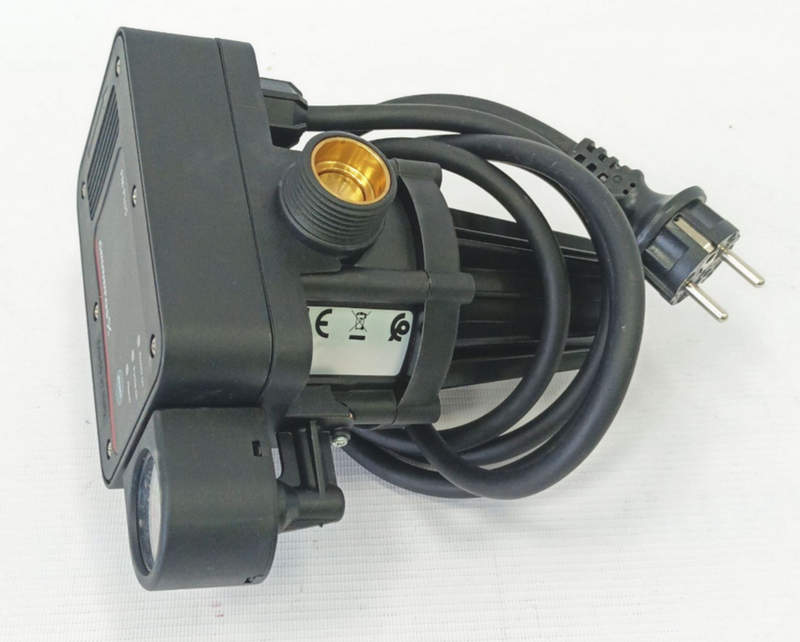

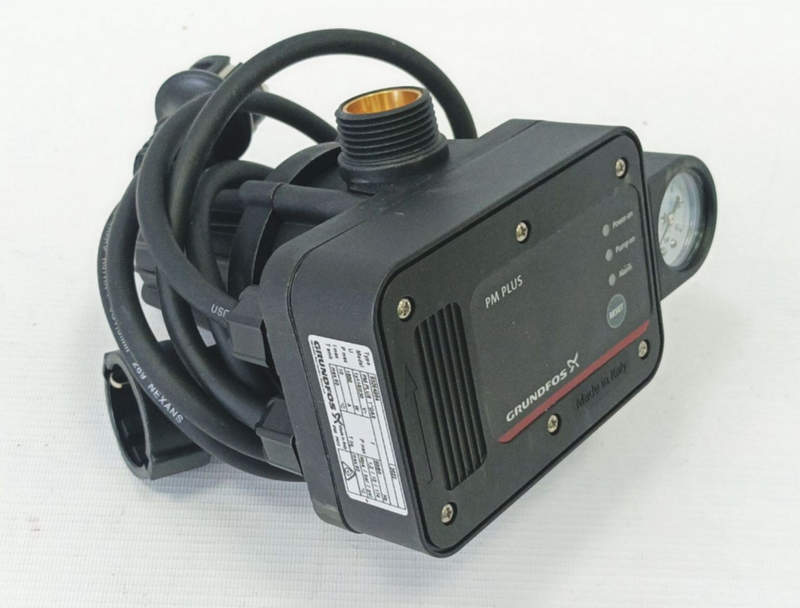

Регулятор Grundfos — эффективное управление параметрами насосных систем

Регулятор Grundfos представляет собой специализированное устройство автоматизации, предназначенное для управления работой насосного оборудования в системах водоснабжения и повышения давления. Основная задача регулятора заключается в автоматическом запуске и остановке насоса в зависимости от изменения давления и расхода жидкости, что позволяет поддерживать стабильные параметры работы гидравлической системы. Оборудование серии Pressure Manager, включая модели Grundfos PM1 и PM2, применяется для управления насосами, защиты от нештатных режимов и повышения эффективности эксплуатации насосных установок. Конструкция регуляторов Grundfos объединяет электронный блок управления, датчики контроля давления, коммутационные элементы и защитные функции. Устройства работают в автоматическом режиме, анализируя состояние системы и формируя команды для включения или отключения электродвигателя насоса. Принцип действия основан на контроле давления в трубопроводе: при снижении параметра до заданного значения регулятор подает сигнал на запуск насоса, а после прекращения водоразбора обеспечивает остановку оборудования.

Технические характеристики

Основные технические параметры регуляторов Grundfos определяют возможности применения оборудования в различных системах подачи воды. Устройства рассчитаны на работу с однофазными насосами и обеспечивают автоматическое управление электродвигателями с учетом текущих условий эксплуатации. Ключевыми характеристиками являются:

• номинальное напряжение питания — 1 × 230 В с частотой электрической сети 50 Гц,
• максимальная потребляемая мощность для модели Grundfos PM1 — до 1200 Вт,
• максимальная потребляемая мощность для модели Grundfos PM2 — до 2000 Вт,
• максимальный ток нагрузки PM1 — до 6 А,
• максимальный ток нагрузки PM2 — до 10 А,
• максимальное рабочее давление системы — до 10 бар,
• диапазон давления запуска модели PM1 — фиксированные значения 1,5 или 2,2 бар,
• диапазон настройки давления запуска модели PM2 — от 1,5 до 5 бар,
• объем встроенного гидравлического демпфирующего элемента PM2 — 0,1 л,
• степень защиты корпуса — IP65,
• диапазон температуры перекачиваемой жидкости — от 0 до 40 C,
• диапазон температуры эксплуатации отдельных исполнений — до 50 C окружающей среды,
• тип подключения — резьбовые соединения стандарта G1",
• длина соединительного кабеля — около 1,5 м,
• масса устройства PM1 — около 1,26 кг,
• масса устройства PM2 — около 1,42 кг.

Регуляторы Grundfos оснащаются системой контроля рабочих процессов, которая позволяет отслеживать состояние насоса и предотвращать возникновение аварийных ситуаций. Встроенные алгоритмы управления обеспечивают защиту оборудования при отсутствии воды и при чрезмерно частом включении. Функциональные режимы работы регуляторов включают следующие возможности:

• автоматический запуск насоса при снижении давления ниже установленного значения,
• автоматическое отключение насоса после прекращения расхода жидкости,
• контроль постоянного давления в системе водоснабжения,
• защита от работы насоса при отсутствии воды,
• контроль цикличности включения оборудования,
• отображение состояния работы через светодиодную индикацию,
• управление насосами с электродвигателями соответствующей мощности,
• использование встроенного обратного клапана для предотвращения обратного движения потока.

Особенности конструкции устройств

Конструкция регуляторов Grundfos разработана с учетом требований к надежности автоматических систем управления насосным оборудованием. Корпус устройства выполнен из прочных материалов, обеспечивающих защиту внутренних электронных компонентов от воздействия влаги и внешних факторов. Степень защиты IP65 позволяет использовать регуляторы в условиях повышенной влажности и обеспечивает безопасность эксплуатации электрической части. Внутри корпуса расположен электронный модуль управления, который получает данные от встроенных датчиков давления и анализирует параметры системы в режиме реального времени. При изменении давления контроллер формирует управляющий сигнал для коммутации питания насоса. Такая схема исключает необходимость постоянного ручного включения оборудования и обеспечивает автоматическую адаптацию к изменяющимся условиям потребления воды.

Модель Grundfos PM1 относится к базовым вариантам управления и предназначена для систем, где требуется стандартное включение и отключение насоса по заданному давлению. Регулятор PM2 имеет расширенную конструкцию с возможностью настройки давления запуска, визуальным контролем параметров и дополнительными функциями управления. В конструкции PM2 предусмотрен встроенный гидравлический элемент объемом 0,1 л, который уменьшает количество кратковременных включений насоса при небольших расходах жидкости. Конструктивные особенности регуляторов обеспечивают возможность различных вариантов размещения оборудования. Устройства могут использоваться в системах повышения давления, бытового и технического водоснабжения, а также в составе насосных установок с автоматическим контролем рабочих процессов.

Области применения

Регуляторы Grundfos используются в системах, где требуется автоматизация управления насосами и поддержание стабильного давления. Основные направления применения оборудования включают:

• системы индивидуального и технического водоснабжения,
• насосные установки повышения давления,
• системы подачи воды в жилых и производственных зданиях,
• оборудование для перекачивания чистой воды,
• автоматизированные насосные станции,
• системы накопительных емкостей и резервуаров,
• установки полива и технического водоснабжения,
• инженерные системы с периодическим потреблением воды.

Преимущества регуляторов Grundfos

Регуляторы давления Grundfos отличаются сочетанием электронной точности управления и надежности механической конструкции. Основные эксплуатационные преимущества оборудования:

• автоматизация работы насосных систем,
• стабильность поддержания рабочих параметров,
• защита насосного оборудования,
• компактные размеры конструкции,
• удобство интеграции в различные системы,
• продолжительный эксплуатационный ресурс.

Таким образом, регулятор Grundfos является эффективным элементом автоматизации насосных систем, обеспечивающим управление включением и отключением оборудования, контроль давления и защиту от распространенных аварийных режимов. Благодаря продуманной конструкции и широкому функционалу устройства применяются в различных системах водоснабжения и повышения давления. Компания «Олниса» осуществляет поставку промышленного оборудования, включая регуляторы Grundfos и комплектующие для инженерных систем. В каталоге компании представлены современные решения для оснащения объектов качественным оборудованием ведущих производителей. «Олниса» обеспечивает поставку продукции с необходимыми техническими характеристиками для различных направлений промышленного и инженерного применения.
