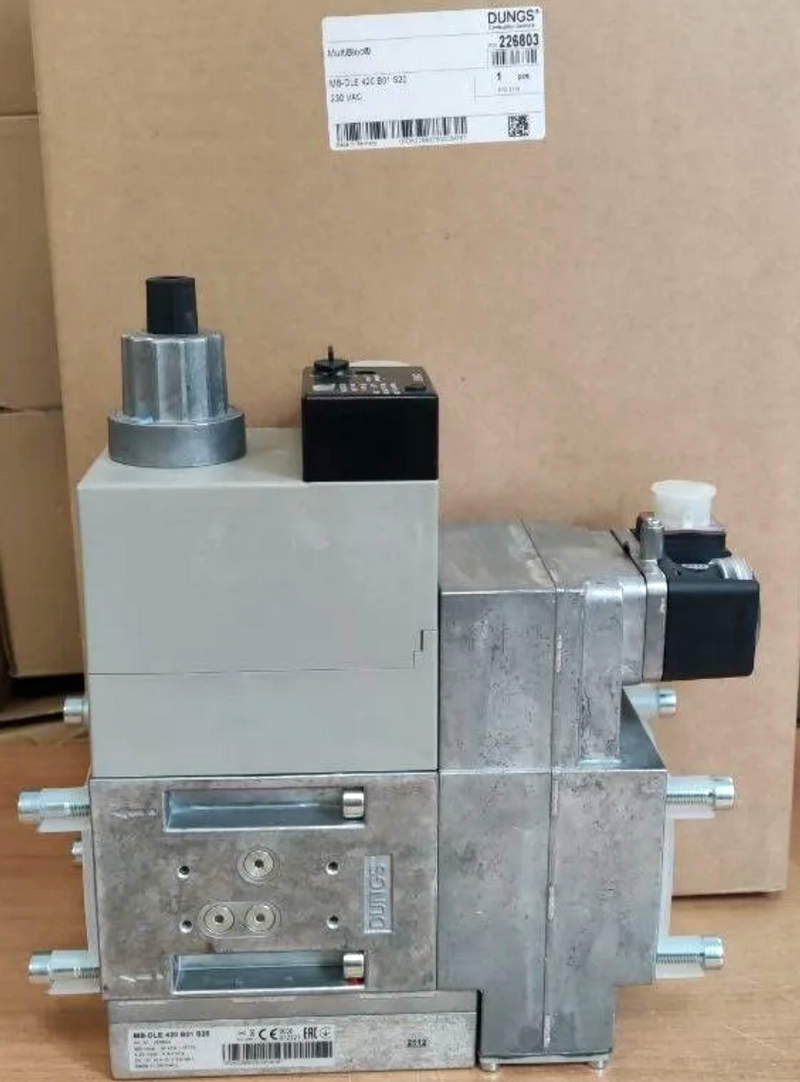

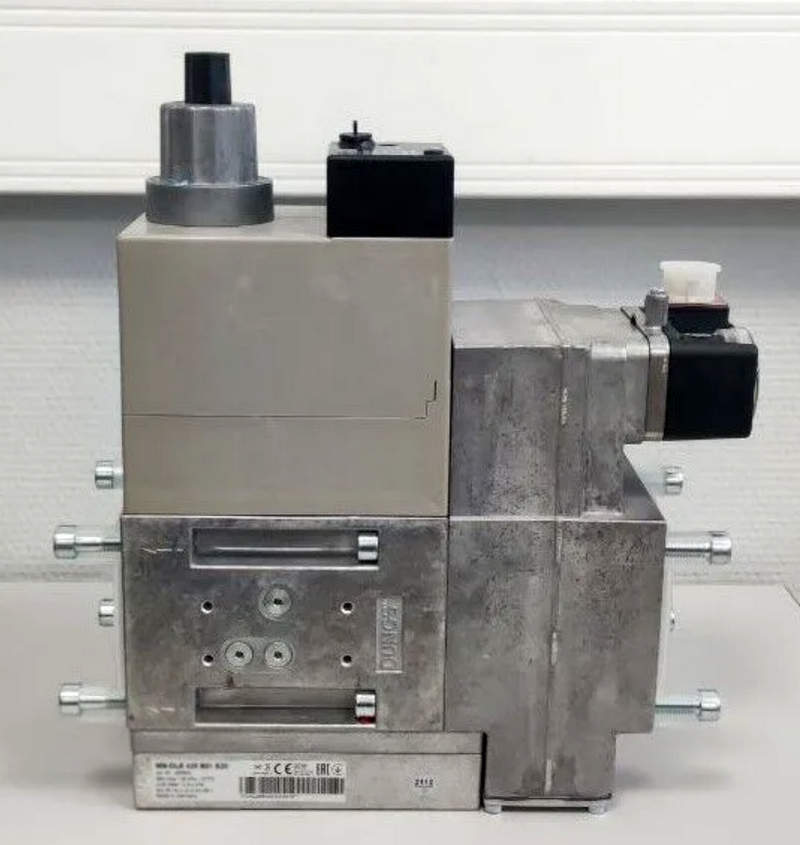

Газовый мультиблок DUNGS MB-DLE 420 B01 — компактный узел управления и защиты газовой линии

В газовой горелочной установке необходимо не только открыть подачу топлива, но и предварительно отфильтровать поток, стабилизировать давление и обеспечить быстрое прекращение подачи при остановке оборудования. Объединить несколько таких операций в одном корпусе позволяет газовый мультиблок DUNGS MB-DLE 420 B01. Это комбинированное устройство предназначено для построения компактных газовых трактов горелок и теплогенерирующего оборудования. Вместо последовательного размещения отдельных клапанов, регулятора и фильтра серия GasMultiBloc использует единую функциональную платформу. В исполнении 420 номинальный размер соответствует DN 50, а клапан V2 выполнен двухседельным.

Технические характеристики

Характеристики MB-DLE 420 определяются не только типоразмером, но и конкретным исполнением S20, S22, S50 либо S52. Ниже рассмотрим основные технические параметры серии DUNGS MB-DLE 420 B01:

• номинальный размер исполнения 420 — DN 50,
• варианты резьбового присоединения — Rp 1, Rp 1 1/4, Rp 1 1/2 и Rp 2,
• максимально допустимое рабочее давление — 360 мбар, или 36 кПа,
• диапазон выходного давления для S20 и S22 — от 4 до 20 мбар,
• диапазон выходного давления для S50 и S52 — от 20 до 50 мбар,
• допустимые рабочие среды — газы семейств 1, 2 и 3, а также другие нейтральные газообразные среды,
• температура окружающей среды — от −15 до +70 °C,
• время открытия исполнения MB-DLE 420 — менее 20 с,
• закрытие клапанного узла происходит быстро,
• номинальная электрическая мощность при 230 В AC для различных исполнений — приблизительно 80–100 ВА,
• масса MB-DLE 420 B01 — около 7,8 кг,
• клапан V2 в типоразмере 420 имеет двухседельное исполнение,
• в конструкции предусмотрен встроенный фильтрующий узел,
• регулирование основного расхода реализовано в версии DLE,
• возможно совместное либо раздельное управление V1 и V2 в зависимости от модификации,
• стандартная степень защиты для серии — IP54,
• для линейки предусмотрена возможность интеграции системы контроля герметичности VPS 504.

Особенности конструкции устройств

Главная конструктивная идея DUNGS MB-DLE 420 B01 заключается в концентрации нескольких функций газового тракта внутри единого корпуса. В общей сборке находятся фильтрующий элемент, регулятор давления и два автоматических клапана. Такое исполнение сокращает количество отдельных соединений между компонентами и делает газовую линию значительно компактнее по сравнению со схемой, собранной из автономных устройств. Первым по направлению движения газа расположен фильтрующий участок. Он задерживает механические загрязнения до их поступления к регулирующей и запорной частям. Конструкция позволяет обслуживать фильтрующий элемент без демонтажа всей арматуры с трубопровода, что имеет практическое значение при эксплуатации горелочного оборудования. После фильтрации газ поступает к регулятору, который преобразует переменное входное давление в требуемый рабочий уровень на выходе.

Области применения

Функциональное объединение запорной, фильтрующей и регулирующей частей позволяет устанавливать мультиблок в различных системах с газообразным топливом. Основные направления использования DUNGS MB-DLE 420 B01 можно представить следующим образом:

• промышленные газовые горелки,
• котельные установки,
• газовые теплогенераторы,
• промышленные печи,
• сушильное теплотехническое оборудование,
• горелочные системы большой мощности,
• автоматизированные газовые линии,
• установки на природном газе,
• системы, работающие с совместимыми газами семейств 1, 2 и 3,
• тепловые установки с необходимостью регулирования давления перед горелкой,
• газовые тракты с двойным автоматическим перекрытием,
• оборудование, где требуется компактная компоновка газовой арматуры.

Компания «Олниса» осуществляет поставки промышленной автоматики, газовой арматуры и электротехнического оборудования, включая продукцию бренда DUNGS. В ассортименте представлена категория газовых мультиблоков, к которой относится DUNGS MB-DLE 420 B01. Заказчикам доступны технические консультации по рабочим характеристикам, диапазонам давления и вариантам исполнения оборудования. Компания «Олниса» организует оперативную доставку продукции по всей стране.

Преимущества

Сильные стороны модели связаны прежде всего с интегрированной конструкцией и эксплуатационной функциональностью. Ключевыми преимуществами DUNGS MB-DLE 420 B01 являются:

• компактность газового узла,
• надёжное перекрытие потока,
• плавный характер открытия,
• стабильность регулирования,
• уменьшенное количество внешних соединений,
• практичность обслуживания фильтра,
• универсальность вариантов исполнения,
• удобство применения в автоматизированных горелочных системах.

Таким образом, газовый мультиблок DUNGS MB-DLE 420 B01 объединяет несколько операций, которые традиционно выполняются отдельными элементами газовой линии. Фильтрация, регулирование давления, двойное клапанное перекрытие и настройка характера открытия сосредоточены в одной компактной сборке. Типоразмер DN 50 и максимальное рабочее давление 360 мбар позволяют использовать оборудование в производительных горелочных установках.
