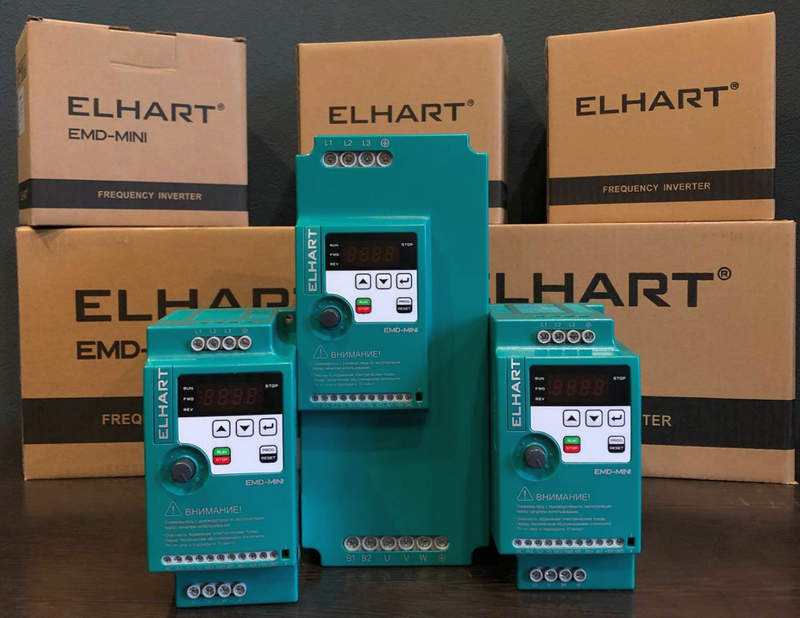

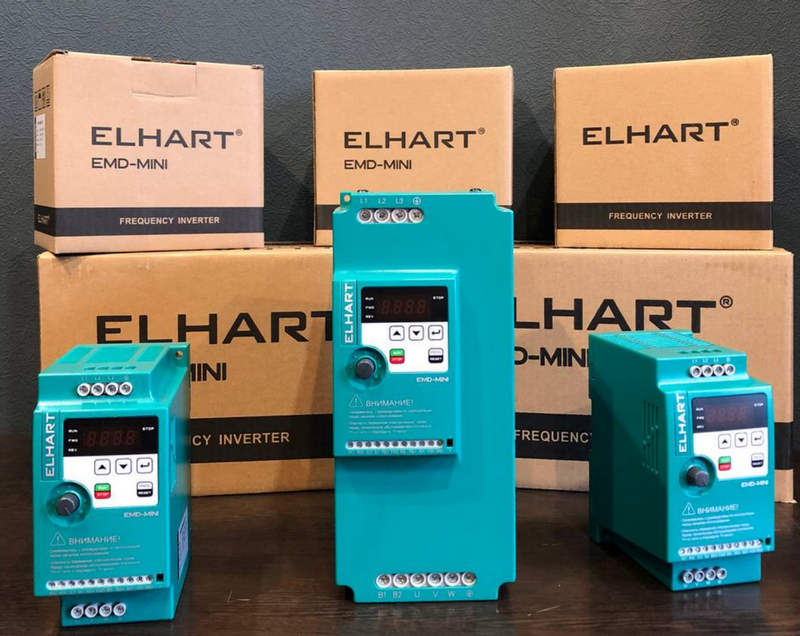

ELHART EMD-MINI — преобразователь частоты 0,4–11 кВт для управления асинхронными электродвигателями
Скорость трехфазного асинхронного двигателя определяется прежде всего частотой вращения магнитного поля статора. Поэтому изменение частоты питающего напряжения позволяет управлять частотой вращения механизма без применения редукторов, дросселирования потока или постоянных коммутационных переключений. Для реализации такого принципа используется преобразователь частоты ELHART EMD-MINI. В серии имеются модели с однофазным входом 220 В и трехфазным выходом 220 В, а также варианты для трехфазной сети 380 В. Управление двигателем осуществляется по скалярному закону V/f.
Технические характеристики
Серия охватывает несколько типоразмеров, поэтому номинальный ток зависит от мощности конкретного преобразователя. Основные технические параметры EMD-MINI следующие:
- диапазон мощности подключаемого двигателя составляет от 0,4 до 11 кВт,
- исполнения S питаются от однофазной сети 220 В,
- допустимое входное напряжение моделей S составляет 170–253 В,
- выход моделей S — трехфазный 220 В,
- исполнения T рассчитаны на трехфазное питание 380 В,
- допустимый диапазон входного напряжения моделей T составляет 330–440 В,
- выход моделей T — трехфазный 380 В,
- частота питающей сети составляет 50/60 Гц,
- регулируемая выходная частота находится в диапазоне 0,1–590,0 Гц,
- метод регулирования двигателя — скалярный V/f,
- цифровая дискретность задания частоты составляет 0,1 Гц,
- аналоговая дискретность равна 0,1 % от максимальной частоты,
- время разгона задается в диапазоне 0–999,9 с,
- время торможения программируется в пределах 0–999,9 с,
- перегрузочная способность составляет 150 % номинального тока в течение 60 с,
- встроенный ПИД-регулятор входит в функциональность серии,
- программное управление предусматривает до 15 предварительно заданных скоростей,
- ручное увеличение момента допускается в пределах 0–30 % номинального момента,
- количество многофункциональных дискретных входов составляет 4,
- логика дискретных входов соответствует NPN,
- предусмотрен один многофункциональный релейный выход,
- допустимая нагрузка релейного выхода составляет 3 А при 250 В AC или 3 А при 30 В DC,
- аналоговый вход поддерживает сигналы 0–10 В и 0–20 мА,
- интерфейс связи — RS-485,
- поддерживаются протоколы Modbus ASCII и Modbus RTU,
- максимальная скорость связи достигает 19200 бит/с,
- степень защиты корпуса соответствует IP20,
- температура эксплуатации находится от -10 до +40 °C,
- допустимая относительная влажность составляет до 95 % без конденсации,
- охлаждение выполняется встроенным вентилятором,
- монтаж большинства исполнений до 7,5 кВт возможен на DIN-рейку 35 мм,
- номинальная высота размещения составляет до 1000 м над уровнем моря.
Особенности конструкции устройств
Принцип действия ELHART EMD-MINI основан на промежуточном преобразовании электрической энергии. Сетевое переменное напряжение сначала поступает во входную силовую часть и выпрямляется. Полученное постоянное напряжение передается в звено постоянного тока, после чего инвертор на силовых полупроводниковых ключах вновь формирует трехфазное переменное напряжение, но уже с частотой, заданной системой управления. Изменяя частоту выходного сигнала, преобразователь изменяет скорость вращения магнитного поля статора. Вместе с ней меняется и механическая скорость ротора асинхронного двигателя. При этом контроллер корректирует амплитуду напряжения в соответствии с установленной V/f-характеристикой. Скалярный принцип предполагает поддержание определенного отношения напряжения к частоте. Для адаптации электропривода к особенностям механической нагрузки характеристику можно корректировать по трем точкам. Это позволяет изменить поведение двигателя, например, при работе с насосом, вентилятором, конвейером или другим механизмом.
Области применения
Функциональность EMD-MINI ориентирована на типовые общепромышленные механизмы с асинхронным электроприводом. Основные направления применения следующие:
- центробежные насосы,
- вентиляторы приточных систем,
- вытяжные вентиляторы,
- конвейерные механизмы,
- ленточные транспортеры,
- деревообрабатывающие станки,
- оборудование для полировки поверхностей,
- машины для очистки и обработки материалов,
- фасовочные автоматы,
- тестомесильное оборудование,
- упаковочные машины,
- прессы,
- небольшие производственные механизмы,
- системы HVAC,
- автоматизированные установки с регулированием давления или расхода.
Компания «Олниса» осуществляет поставки приводной техники и промышленного оборудования, включая преобразователи частоты ELHART EMD-MINI. Заказчикам доступны технические консультации по характеристикам продукции. Компания организует оперативную доставку оборудования по всей стране.
Преимущества
Эксплуатационные качества серии EMD-MINI определяются сочетанием компактности и развитых функций управления. Основные преимущества следующие:
- широкий диапазон мощностей,
- плавное управление электроприводом,
- встроенное ПИД-регулирование,
- поддержка промышленного интерфейса связи,
- возможность программной работы по нескольким скоростям,
- компактное исполнение,
- универсальность для различных механизмов.
Таким образом, ELHART EMD-MINI представляет собой серию скалярных преобразователей частоты для трехфазных асинхронных двигателей мощностью от 0,4 до 11 кВт. Модификации S получают питание от однофазной сети 220 В и формируют трехфазный выход 220 В, а исполнения T работают с трехфазной сетью 380 В. Диапазон выходной частоты достигает 590 Гц. Преобразователи поддерживают регулирование V/f, разгон и торможение продолжительностью до 999,9 с, перегрузку 150 % в течение 60 с, встроенный ПИД-регулятор, до 15 программных скоростей и связь RS-485 по протоколам Modbus ASCII/RTU.
