Универсальная калибровочная система Fluke 9100 — многофункциональная платформа для метрологических задач
Поверка и калибровка разнородных электроизмерительных приборов обычно требует воспроизведения сразу нескольких физических величин. Лаборатории приходится работать с постоянным и переменным напряжением, током, сопротивлением, ёмкостью, проводимостью, частотой и импульсными сигналами. Универсальная калибровочная система Fluke 9100 создавалась как единый источник эталонных воздействий, способный заменить несколько специализированных генераторов.
Технические характеристики
Диапазон функций Fluke 9100 существенно шире возможностей обычного калибратора напряжения или тока. Ниже рассмотрим ключевые технические характеристики системы:
- воспроизведение постоянного напряжения — до 1050 В,
- воспроизведение переменного напряжения — до 1050 В,
- формирование постоянного тока — до 20 А,
- формирование переменного тока — до 20 А,
- расширение диапазона тока с дополнительной катушкой — до 1000 А,
- воспроизведение переменного сопротивления — до 400 МОм,
- формирование ёмкости — до 40 мФ,
- воспроизведение проводимости — до 2,5 мСм,
- генерация синусоидальной формы сигнала,
- генерация прямоугольных сигналов,
- формирование треугольных сигналов,
- воспроизведение импульсных и трапецеидальных форм,
- максимальная частота регулируемых импульсов — до 10 МГц,
- максимальная длительность импульса — до 2 с,
- диапазон коэффициента заполнения — от 0,05 до 99,95 %,
- поддержка калибровки осциллографов до 250 МГц при соответствующей опции,
- расширение возможностей калибровки осциллографов до 600 МГц с дополнительным модулем,
- воспроизведение сопротивления изоляции до 2 ГОм с профильной опцией,
- испытательное напряжение при работе с опцией изоляции — до 1000 В,
- калибровка измерителей мощности до 1 МВт при дополнительной конфигурации,
- калибровка реактивной мощности до 1 Мвар,
- поддержка интерфейса IEEE-488 для автоматизированных рабочих комплексов,
- применение PCMCIA-карт для автономных процедур калибровки.
Особенности конструкции устройств

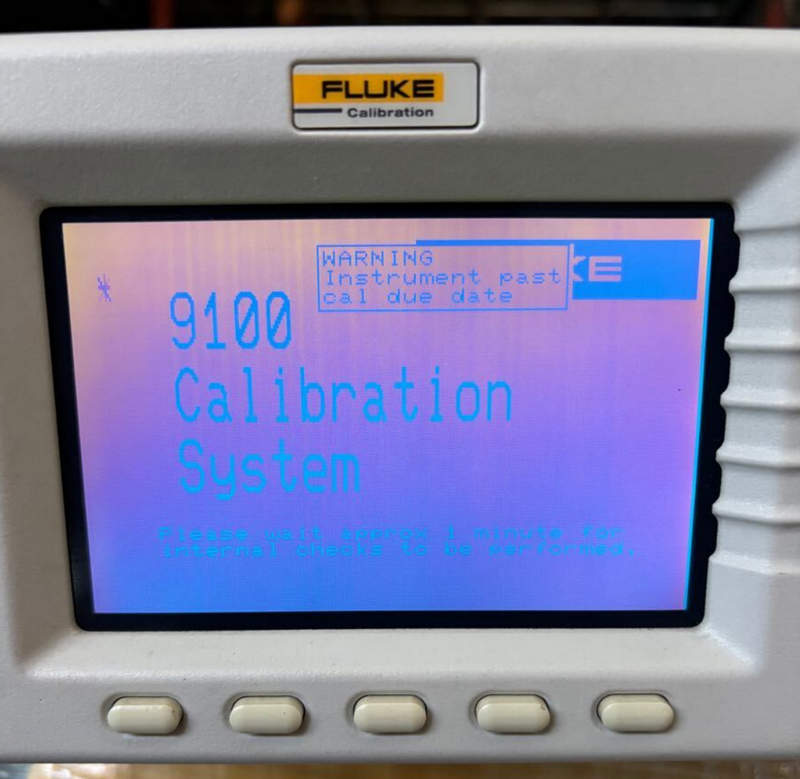

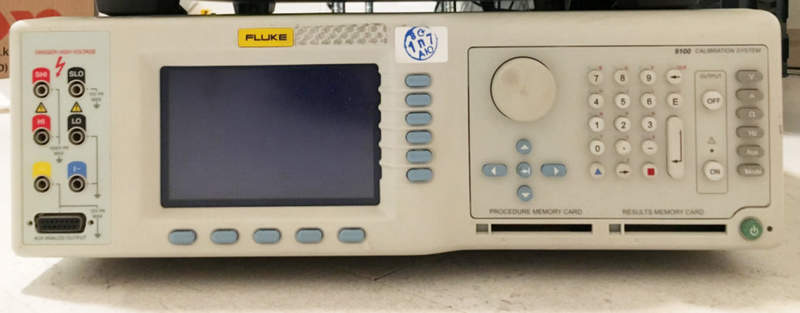

Архитектура Fluke 9100 строится не вокруг одного выходного генератора, а вокруг набора функциональных источников, объединённых общей системой управления. Пользователь выбирает требуемую электрическую величину, после чего внутренние узлы формируют заданный уровень сигнала на соответствующих выходах. Наиболее востребованные режимы — напряжение, ток и сопротивление — вынесены на отдельные органы управления передней панели. Более специализированные функции вызываются через экранное меню и программные клавиши, благодаря чему рабочая панель не перегружена большим количеством отдельных переключателей. Задавать выходное значение можно несколькими способами. Предусмотрен прямой числовой ввод, последовательное увеличение или уменьшение установленной величины и регулирование вращающимся элементом управления. Режимы D и D% позволяют непосредственно отображать абсолютное либо процентное отклонение выходного значения. Такой подход удобен при проверке шкалы измерительного прибора в нескольких контрольных точках. Отдельная особенность системы — режим процедур. Последовательность операций может быть заранее записана и затем выполняться шаг за шагом, направляя оператора по требуемому сценарию калибровки.
Области применения
Многофункциональность модели делает её пригодной прежде всего для метрологических подразделений с разнообразным парком приборов. Ниже рассмотрим характерные направления применения Fluke 9100:
- калибровка цифровых мультиметров,
- проверка аналоговых электроизмерительных приборов,
- калибровка амперметров и вольтметров,
- контроль омметров,
- проверка измерителей ёмкости,
- калибровка частотомеров,
- воспроизведение импульсных сигналов,
- проверка токовых клещей с дополнительными катушками,
- калибровка осциллографов с соответствующими опциями,
- проверка измерителей сопротивления изоляции,
- обслуживание измерителей мощности,
- использование в заводских метрологических лабораториях,
- применение в сервисных калибровочных центрах,
- создание автоматизированных рабочих мест электрической калибровки.
Компания «Олниса» осуществляет поставки измерительного, промышленного и электротехнического оборудования, включая продукцию бренда Fluke. В номенклатуре представлены решения для метрологических и испытательных задач, к категории которых относится универсальная калибровочная система Fluke 9100. Заказчикам доступны технические консультации по характеристикам, функциональным возможностям и исполнению оборудования. Компания «Олниса» организует оперативную доставку продукции по всей стране.
Преимущества
Практическая ценность Fluke 9100 определяется концентрацией большого количества калибровочных функций в одной системе. Ключевыми преимуществами модели являются:
- широкая функциональная универсальность,
- удобство выполнения повторяемых процедур,
- гибкость формирования электрических сигналов,
- возможность автоматизации измерительных операций,
- расширяемость дополнительными модулями,
- наглядное управление,
- пригодность для многопрофильных лабораторий,
- сокращение количества отдельных калибровочных источников.
Таким образом, универсальная калибровочная система Fluke 9100 представляет собой многофункциональный источник электрических величин, способный воспроизводить напряжение до 1050 В, ток до 20 А, сопротивление до 400 МОм, ёмкость до 40 мФ и широкий набор периодических и импульсных сигналов. С дополнительными опциями функциональность распространяется на калибровку осциллографов, измерителей изоляции и приборов контроля мощности.
