Указатель напряжения Fluke T130 — точность измерений и удобство эксплуатации

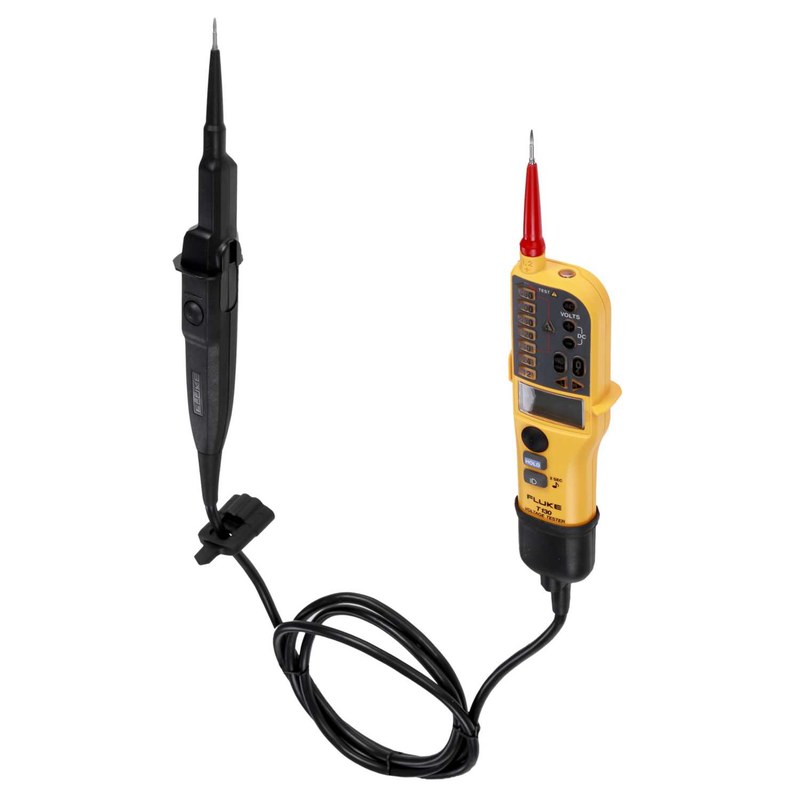

Fluke T130 представляет собой профессиональный двухполюсный измерительный прибор, предназначенный для контроля напряжения, проверки целостности электрических цепей и определения параметров сетей переменного и постоянного тока. Устройство применяется при выполнении диагностических операций в электроустановках, распределительных системах, промышленном оборудовании и электрических шкафах. Конструкция прибора ориентирована на получение быстрых и точных результатов при эксплуатации в различных условиях, включая объекты с повышенными требованиями к безопасности измерений. Диапазон измерения напряжения Fluke T130 составляет от 6 до 690 В переменного и постоянного тока, а также поддерживается проверка последовательности фаз в диапазоне от 100 до 690 В. Основой работы тестера является система автоматического определения измеряемого параметра, которая позволяет контролировать наличие напряжения, полярность подключения, частоту сигнала и состояние электрических соединений. Прибор оснащён светодиодной индикацией, цифровым LCD-дисплеем с подсветкой и звуковой сигнализацией, обеспечивая удобное считывание информации даже при недостаточной освещённости рабочей зоны.
Технические характеристики
Основные параметры Fluke T130 включают широкий диапазон измерений и функциональные возможности:
- диапазон проверки целостности цепи составляет от 0 до 400 кОм,
- ток проверки цепи непрерывности составляет не более 5 мкА,
- время отклика светодиодной индикации составляет менее 0,5 секунды,
- время отклика LCD-индикации составляет не более 1 секунды,
- входное сопротивление измерительной цепи составляет 200 кОм,
- потребляемый ток при входном сопротивлении 200 кОм составляет 1,15 мА при напряжении 230 В,
- потребляемый ток при напряжении 690 В составляет 3,5 мА,
- переключаемое нагрузочное сопротивление составляет около 7 кОм,
- ток нагрузки при активном режиме составляет до 150 мА,
- ток срабатывания нагрузки при проверке УЗО составляет около 30 мА при напряжении 230 В,
- категория измерений составляет CAT III до 690 В и CAT IV до 600 В,
- рабочий температурный диапазон составляет от -15 до +45 C,
- температура хранения находится в диапазоне от -20 до +60 C,
- максимальная относительная влажность эксплуатации составляет 85 %,
- максимальная высота эксплуатации составляет 2000 м над уровнем моря,
- питание осуществляется от двух батарей типа AAA напряжением 1,5 В каждая,
- масса прибора составляет около 280 г,
- габаритные размеры устройства составляют 260×70×38 мм.
Особенности конструкции устройств

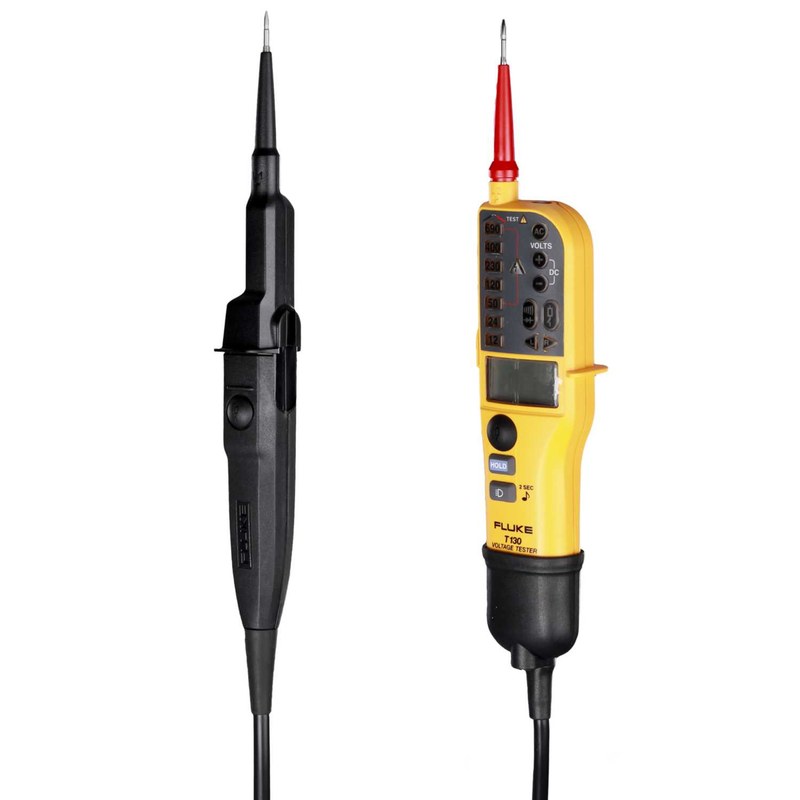

Конструкция Fluke T130 разработана с учётом требований к безопасному выполнению измерений в низковольтных электрических системах. Корпус прибора выполнен в эргономичной форме, обеспечивающей удобное удержание при работе одной рукой и доступ к основным элементам управления. Измерительный блок включает два контактных щупа, систему автоматического распознавания параметров и комбинированную индикацию, объединяющую цифровой экран и светодиодную шкалу. Принцип действия устройства основан на прямом двухполюсном подключении к исследуемому участку электрической цепи. После контакта щупов с проводниками встроенная электроника автоматически определяет наличие напряжения, его величину и тип сигнала. Для переменного напряжения прибор фиксирует параметры сети, а при постоянном напряжении дополнительно определяет полярность подключения.
Особенностью конструкции является наличие режима низкого входного сопротивления с нагрузкой около 7 кОм. Такой принцип работы позволяет уменьшать влияние наведённых напряжений и повышать достоверность диагностики электрических цепей. Прибор способен выполнять проверку отсутствия напряжения даже при разряженных батареях благодаря специальной схеме измерения. Встроенная система контроля обеспечивает автоматическое включение при обнаружении сигнала, а также поддерживает визуальную, звуковую и вибрационную обратную связь. Это позволяет использовать Fluke T130 в условиях производственных помещений, электроустановок и технических зон, где требуется быстрое определение состояния цепей.
Области применения
Ключевыми областями применения Fluke T130 являются задачи контроля электрических параметров и диагностики оборудования в различных сферах:
- контроль фазных проводников в промышленных сетях переменного тока,
- определение целостности кабельных линий и соединительных элементов,
- проверка правильности подключения электрических компонентов,
- диагностика цепей питания промышленного оборудования,
- контроль электроустановок при техническом обслуживании,
- определение последовательности фаз в трёхфазных системах,
- проверка цепей управления и коммутационных устройств,
- измерение параметров напряжения в энергетических и производственных объектах.
Таким образом, Fluke T130 является профессиональным двухполюсным тестером напряжения и целостности цепи, объединяющим функции контроля электрических параметров, диагностики соединений и проверки состояния сетей. Высокие показатели безопасности, широкий диапазон измерений и продуманная конструкция делают прибор востребованным решением для промышленной эксплуатации. Компания «Олниса» предлагает поставку промышленного оборудования, включая измерительные приборы Fluke для различных производственных и технических задач. Надёжные поставки оборудования позволяют использовать современные инструменты контроля электрических систем и поддерживать высокий уровень оснащения предприятий. «Олниса» обеспечивает доступ к профессиональному промышленному оборудованию ведущих производителей.
