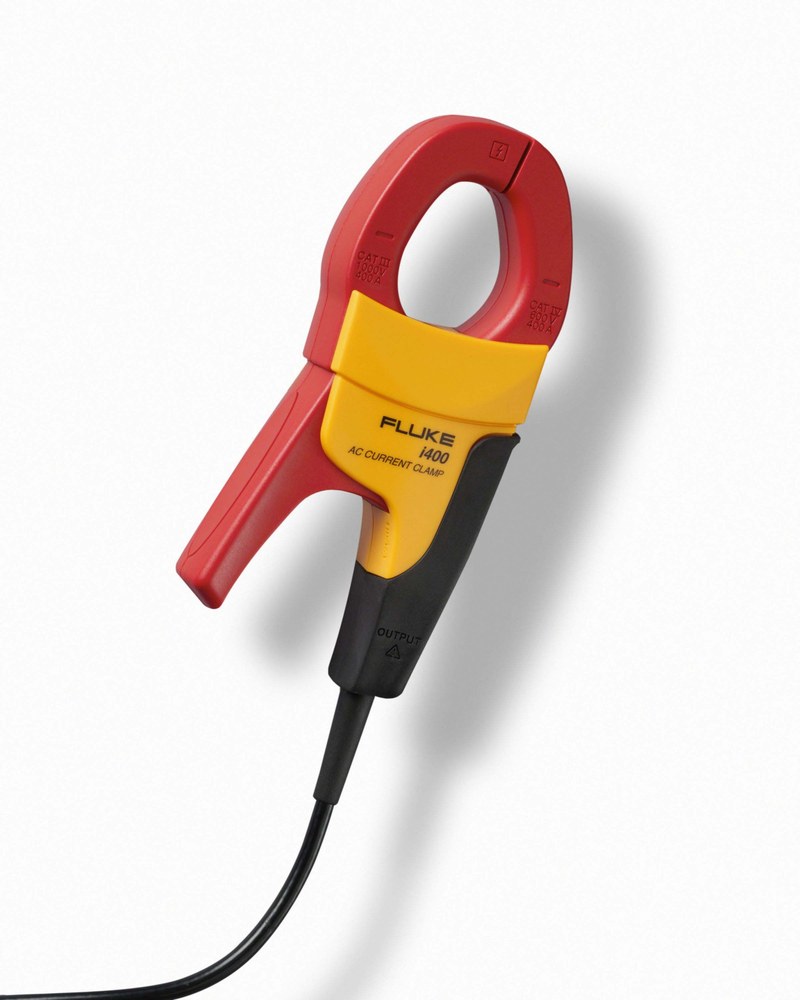

Токовые клещи Fluke i400: надёжный инструмент для контроля электрических параметров

Токоизмерительные клещи Fluke i400 представляют собой специализированный измерительный аксессуар для расширения функциональных возможностей цифровых мультиметров при работе с электрическими цепями переменного тока. Устройство предназначено для бесконтактного определения силы тока в проводниках без необходимости разрыва цепи и подключения измерительного прибора последовательно с нагрузкой. Такая технология позволяет выполнять диагностику электрооборудования, проверку распределительных систем и контроль параметров промышленных установок с сохранением целостности электрической схемы. Конструктивная идея Fluke i400 основана на использовании трансформаторного принципа измерения, при котором ток, проходящий через проводник, создает магнитное поле, преобразуемое измерительным элементом в выходной сигнал. Полученный сигнал передается на совместимый мультиметр через стандартный разъем, обеспечивая удобное отображение значения тока. Модель рассчитана на работу с переменным током в широком диапазоне частот и применяется в задачах технического контроля, обслуживания электроустановок и анализа параметров электрических систем.

Технические характеристики

Основные параметры Fluke i400 определяют возможности устройства при выполнении измерительных операций. Ниже перечислены ключевые технические характеристики модели:

• Диапазон измерения переменного тока составляет от 1 А до 400 А,
• Номинальное значение измеряемого тока достигает 400 А,
• Максимальный ток без повреждения конструкции составляет 1000 А,
• Минимальный измеряемый ток составляет 1 А,
• Основная погрешность измерений составляет ±(2 % + 0,06 А) в диапазоне частот от 45 до 400 Гц,
• Рабочий частотный диапазон устройства находится в пределах от 5 Гц до 20 кГц,
• Выходной коэффициент преобразования составляет 1 мА/А,
• Максимальный диаметр охватываемого проводника составляет 32 мм,
• Максимальное рабочее напряжение относительно земли составляет 1000 В переменного тока RMS,
• Категория безопасности соответствует CAT IV 600 В и CAT III 1000 В,
• Тип подключения выполнен через безопасные штекеры с разъемами типа banana,
• Длина соединительного кабеля составляет около 1,5 м,
• Рабочий температурный диапазон составляет от 0 C до 50 C,
• Принцип передачи сигнала основан на преобразовании измеряемого переменного тока в пропорциональный выходной токовый сигнал,
• Конструкция рассчитана для совместной работы с цифровыми мультиметрами Fluke и другими измерительными приборами, поддерживающими соответствующий входной сигнал.

Особенности конструкции устройств

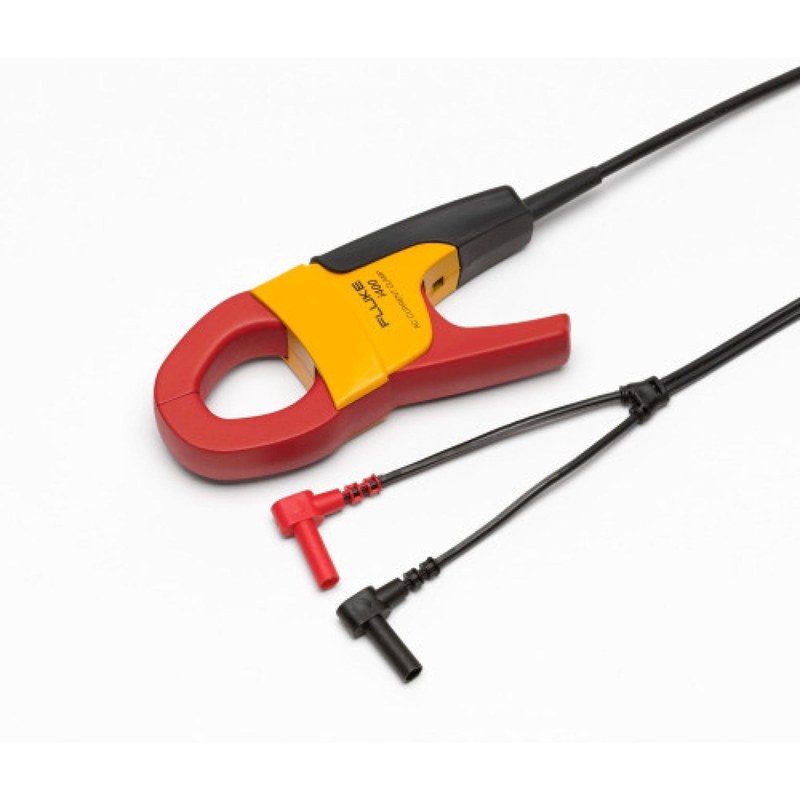

Fluke i400 выполнены в компактном корпусе с измерительными губками, которые формируют замкнутый магнитопровод вокруг контролируемого проводника. Разъемный механизм позволяет быстро устанавливать устройство на кабель без отключения питания и без прямого электрического контакта с токоведущими элементами. Такой подход снижает время проведения измерений и обеспечивает удобство при работе с распределительными щитами, электродвигателями и промышленными установками. Внутренняя измерительная система использует трансформатор тока, где контролируемый проводник выполняет функцию первичной обмотки, а встроенная катушка формирует вторичную измерительную цепь. Полученный сигнал преобразуется в пропорциональное значение, которое передается на мультиметр. Коэффициент 1 мА/А позволяет напрямую сопоставлять выходной сигнал с измеряемым током: изменение силы тока на 1 А соответствует выходному сигналу 1 мА. Корпус устройства изготовлен с учетом требований промышленной эксплуатации. Рукоятка имеет защитное покрытие с противоскользящей поверхностью, предотвращающее случайное касание токоведущих частей во время проведения измерений. Изоляционные элементы обеспечивают дополнительную защиту оператора при работе с электрическими системами повышенного напряжения. Ключевыми особенностями конструкции являются:

• разъемные измерительные губки для охвата проводников без отключения цепи,
• магнитопровод с высокой точностью преобразования переменного магнитного поля,
• изолированная рукоятка с защитным покрытием,
• кабельное соединение с безопасными измерительными разъемами,
• компактный корпус для применения в ограниченном пространстве,
• система преобразования тока в стандартизированный выходной сигнал,
• защитная конструкция для эксплуатации в электрических установках различных категорий.

Области применения

Fluke i400 используется в различных направлениях электротехнического контроля, где требуется измерение переменного тока без нарушения работы оборудования. Ниже представлены основные области применения устройства:

• Диагностика промышленных электродвигателей и приводных систем,
• Контроль токовой нагрузки силовых линий,
• Проверка параметров распределительных шкафов и электрических панелей,
• Обслуживание систем электроснабжения производственных объектов,
• Измерение потребления электроэнергии отдельными нагрузками,
• Проверка работы генераторов, трансформаторов и другого энергетического оборудования,
• Контроль параметров электрических цепей при проведении профилактических работ,
• Использование совместно с цифровыми мультиметрами для расширения диапазона измерений.

Таким образом, токоизмерительные клещи Fluke i400 являются эффективным измерительным решением для контроля параметров переменного тока в промышленных и электротехнических системах. Устройство сочетает точную измерительную технологию, надежную конструкцию и высокий уровень безопасности при эксплуатации. Компания «Олниса» осуществляет поставку промышленного оборудования Fluke для предприятий различных отраслей. В ассортименте представлены современные измерительные приборы и аксессуары, предназначенные для решения задач контроля электрических параметров. «Олниса» обеспечивает поставку оборудования Fluke с соблюдением требований к качеству промышленной продукции.
