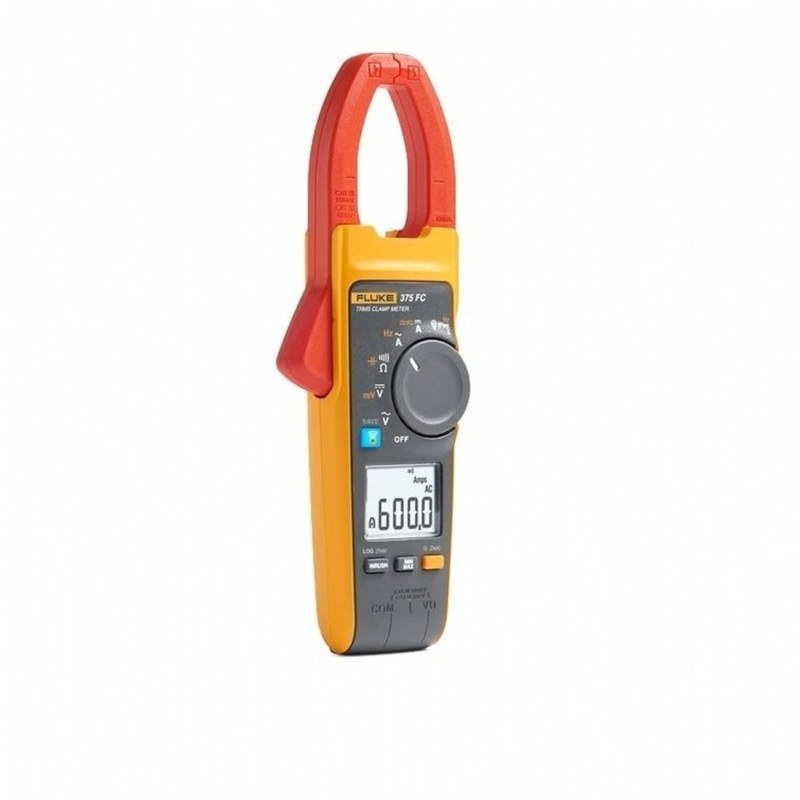

Токовые клещи Fluke 375: надёжный контроль параметров промышленных электросистем
Токоизмерительные клещи Fluke 375 представляют собой многофункциональный измерительный прибор промышленного класса, предназначенный для контроля электрических параметров в системах распределения энергии, приводных установках, электрооборудовании и автоматизированных комплексах. Устройство объединяет возможности измерения переменного и постоянного тока, напряжения, сопротивления, частоты и ёмкости, обеспечивая точную диагностику электрических цепей без необходимости разрыва проводников. Основой работы прибора является технология True RMS, которая позволяет получать корректные результаты при измерении сигналов с нелинейными искажениями, характерными для современных силовых преобразователей и электронных нагрузок.
Технические характеристики
Ниже перечислены основные параметры и функциональные возможности измерительных клещей Fluke 375, определяющие область применения прибора и его эксплуатационные характеристики:
- диапазон измерения переменного тока через встроенные клещи составляет до 600,0 А с разрешением 0,1 А,
- точность измерения переменного тока находится на уровне 2 % ± 5 единиц младшего разряда при частоте от 10 до 100 Гц и 2,5 % ± 5 единиц младшего разряда при частоте от 100 до 500 Гц,
- диапазон измерения постоянного тока достигает 600,0 А с разрешением 0,1 А и погрешностью 2 % ± 5 единиц младшего разряда,
- диапазон измерения постоянного напряжения в режиме милливольтметра составляет до 500,0 мВ с разрешением 0,1 мВ,
- диапазон измерения частоты составляет от 5,0 до 500,0 Гц с разрешением 0,1 Гц и точностью 0,5 % ± 5 единиц младшего разряда,
- диапазон измерения сопротивления достигает 60 кОм с разрешением 0,1 Ом при значениях до 600 Ом, 1 Ом при значениях до 6000 Ом и 10 Ом при значениях до 60 кОм,
- диапазон измерения электрической ёмкости составляет до 1000 мкФ с разрешением 0,1 мкФ при значениях до 100 мкФ и 1 мкФ при значениях до 1000 мкФ,
- максимальный диапазон измерения переменного тока при использовании гибкого датчика iFlex составляет 2500 А с разрешением 0,1 А до 600 А и 1 А до 2500 А,
- рабочая температура эксплуатации находится в диапазоне от 10 C до 50 C,
- максимальная рабочая высота применения достигает 3000 м,
- высота хранения оборудования составляет до 12000 м,
- питание осуществляется от двух батарей типа AA,
- габаритные размеры корпуса составляют 246 × 83 × 43 мм,
- масса прибора составляет 388 г,
- диаметр раскрытия измерительных клещей составляет 34 мм,
- диаметр гибкого токового датчика составляет 7,5 мм,
- длина кабеля гибкого датчика составляет 1,8 м.
Особенности конструкции устройств

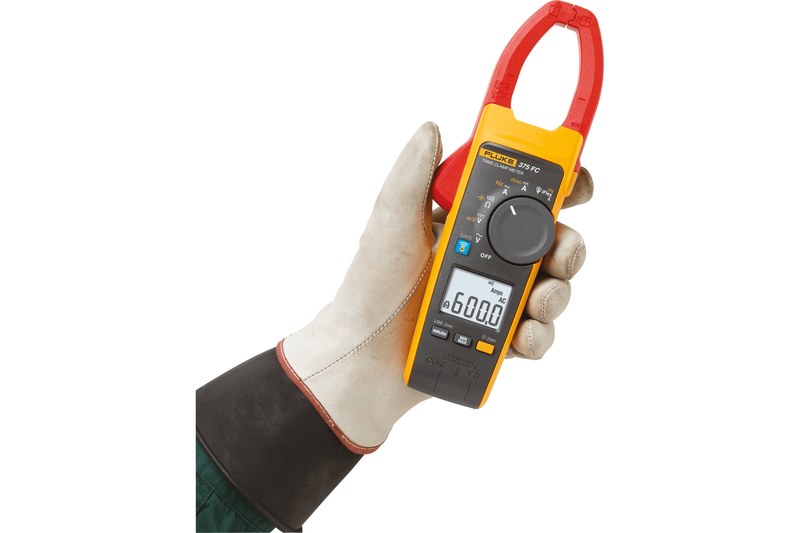

Fluke 375 выполнен в эргономичном корпусе, обеспечивающем удобное удержание прибора при длительных измерительных операциях. Основным конструктивным элементом являются токовые клещи с магнитопроводом, которые фиксируют электрическое поле вокруг проводника и преобразуют полученный сигнал в измерительное значение. Такой принцип позволяет выполнять контроль параметров без непосредственного подключения измерительных цепей последовательно с нагрузкой. Встроенная система True RMS анализирует действующее значение переменного сигнала, что особенно важно при работе с оборудованием, использующим частотные преобразователи, импульсные источники питания и электронные регуляторы. Прибор способен учитывать форму сложных сигналов, благодаря чему измерения сохраняют высокую точность даже при наличии гармонических искажений. Конструкция предусматривает автоматический выбор диапазона измерений, функцию фиксации показаний на дисплее, регистрацию минимальных, максимальных и средних значений. Для контроля пусковых характеристик электродвигателей и другого оборудования применяется режим измерения пускового тока, позволяющий анализировать кратковременные токовые нагрузки. Дополнительная возможность подключения гибкого датчика iFlex расширяет эксплуатационные возможности прибора при работе с крупными кабельными системами и труднодоступными участками электрических установок. Гибкая измерительная часть упрощает размещение вокруг проводников сложной конфигурации и позволяет проводить диагностику в условиях ограниченного пространства.
Области применения
Основные направления использования Fluke 375 включают следующие сферы промышленной и технической диагностики:
- диагностика распределительных щитов и силовых шкафов,
- измерение токовых характеристик кабельных линий,
- контроль напряжения и сопротивления электрических цепей,
- проверка аккумуляторных систем и источников постоянного питания,
- поиск неисправностей в промышленном электрооборудовании,
- анализ частотных параметров электрических сигналов,
- измерение характеристик компонентов электрических установок.
Таким образом, токоизмерительные клещи Fluke 375 представляют собой профессиональное решение для контроля электрических параметров в промышленных системах, где требуется точность, безопасность и функциональность. Благодаря технологии True RMS, расширенным диапазонам измерений и продуманной конструкции прибор подходит для эксплуатации в энергетике, автоматизации и техническом обслуживании оборудования. Компания «Олниса» предлагает Fluke 375 как поставщик промышленного оборудования для предприятий, которым необходимы современные измерительные инструменты. Поставка оборудования Fluke через «Олниса» позволяет использовать профессиональные решения для оснащения промышленных объектов качественной измерительной техникой.
