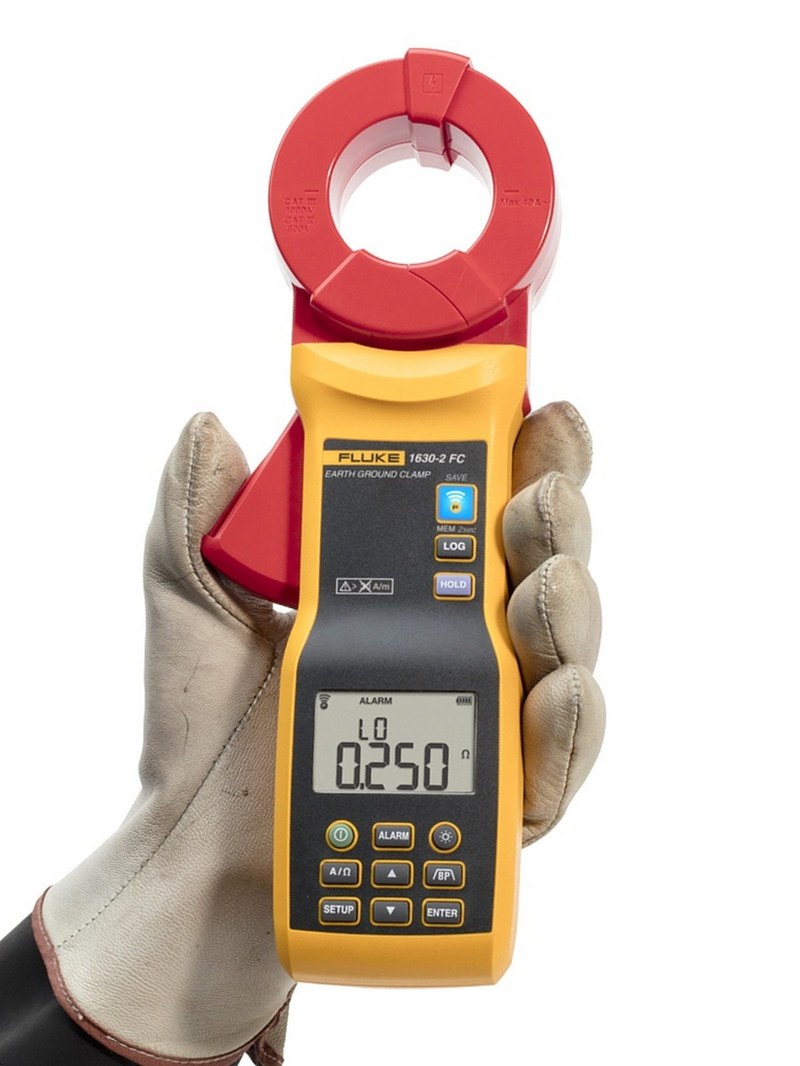

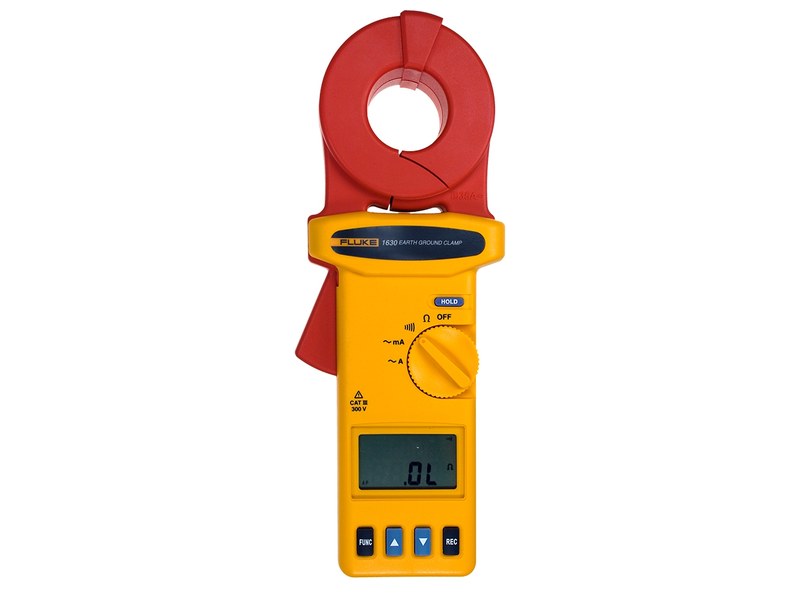

Токоизмерительные клещи Fluke 1630: надежный контроль токов утечки и диагностика оборудования
Измерительный прибор Fluke 1630 представляет собой специализированное оборудование для контроля параметров заземляющих систем, определения сопротивления контуров заземления и измерения переменных токов утечки. Конструкция устройства ориентирована на выполнение электротехнических проверок в промышленных сетях, распределительных установках, энергетических объектах и системах с несколькими точками подключения к земле. Принцип работы основан на бесконтактной методике измерения контура заземления, позволяющей получать данные без размыкания существующих соединений и без применения дополнительных измерительных электродов.
Технические характеристики
Основные технические параметры Fluke 1630 определяют возможности прибора при выполнении профессиональных измерительных операций. Ниже перечислены ключевые характеристики оборудования:
- диапазон измерения сопротивления контура заземления составляет от 0,025 Ом до 1500 Ом,
- точность измерения сопротивления в диапазоне 0,025–0,250 Ом составляет ±1,5 % от показаний ±0,02 Ом,
- точность измерения сопротивления в диапазоне 0,250–9,999 Ом составляет ±1,5 % от показаний ±0,05 Ом,
- точность измерения сопротивления в диапазоне 10,00–99,99 Ом составляет ±2,0 % от показаний ±0,3 Ом,
- точность измерения сопротивления в диапазоне 100,0–199,9 Ом составляет ±3,0 % от показаний ±1,0 Ом,
- точность измерения сопротивления в диапазоне 200,0–400,0 Ом составляет ±5 % от показаний ±5 Ом,
- частотный диапазон измерительных операций составляет 40 Гц–1 кГц,
- максимальное напряжение относительно земли составляет 1000 В,
- измерительный дисплей выполнен в цифровом формате с разрешением 9999 отсчетов,
- частота обновления показаний составляет 4 измерения в секунду,
- время выполнения одного измерительного цикла составляет около 0,5 секунды,
- диаметр охватываемого проводника составляет приблизительно 35 мм,
- степень защиты корпуса соответствует стандарту IP30 при закрытых измерительных губках,
- рабочий диапазон температуры составляет от -10 C до +50 C,
- температура хранения оборудования составляет от -20 C до +60 C,
- питание осуществляется от 4 щелочных батарей типа AA IEC LR6,
- продолжительность автономной работы превышает 15 часов при выключенной подсветке и беспроводном режиме,
- масса прибора составляет около 880 г,
- габаритные размеры корпуса составляют 283 × 105 × 48 мм.
Конструктивные параметры Fluke 1630 позволяют использовать устройство в условиях эксплуатации промышленных электроустановок. Прибор соответствует требованиям безопасности измерительного оборудования и рассчитан на работу с электрическими системами, где необходимо контролировать качество заземления без остановки технологических процессов.
Особенности конструкции устройств
Основой конструкции Fluke 1630 является токовые измерительные клещи с усиленным корпусом и прецизионным механизмом раскрытия магнитопровода. Измерительная головка обеспечивает стабильное положение элементов при многократном использовании и сохраняет точность работы в условиях промышленных нагрузок. В отличие от традиционных методов проверки заземления, устройство использует бесконтактную технологию, при которой измерение выполняется непосредственно на существующем контуре без отключения параллельных соединений. Внутренняя электронная схема прибора включает генератор тестового сигнала, измерительный тракт обработки данных и цифровой вычислительный модуль. При охвате проводника создается контролируемый измерительный контур, после чего система анализирует возникающий отклик и рассчитывает сопротивление заземления. Такой принцип работы позволяет получать результаты даже на объектах со сложной конфигурацией защитных проводников. Конструкция корпуса предусматривает защиту внутренних компонентов от механических воздействий и загрязнений. Эргономичная форма клещевого механизма облегчает размещение прибора на кабелях различного диаметра, а цифровой экран обеспечивает удобное считывание информации. Дополнительные функции включают фиксацию измерительных значений, контроль превышения допустимых параметров и автоматический выбор диапазона измерения. Основными функциональными возможностями конструкции являются:
- бесконтактное измерение сопротивления контура заземления без установки вспомогательных электродов,
- контроль переменных токов утечки в действующих электрических системах,
- автоматический выбор диапазона измерений для повышения удобства эксплуатации,
- цифровая обработка полученных данных с отображением результатов на дисплее,
- контроль перегрузки с индикацией превышения измерительного диапазона,
- регистрация измерительных значений при длительном контроле параметров,
- применение фильтрации помех при анализе сигналов переменного тока.
Области применения
Fluke 1630 используется в различных сферах, где требуется регулярный контроль состояния заземляющих систем и электрической безопасности. Ниже перечислены основные направления применения оборудования:
- обслуживание промышленных электрических установок и распределительных систем,
- проверка контуров заземления производственных объектов,
- контроль параметров защитных проводников в энергетической инфраструктуре,
- диагностика электрических сетей с несколькими точками заземления,
- измерение токов утечки в работающем оборудовании,
- проверка систем электроснабжения зданий и сооружений,
- контроль качества заземления телекоммуникационного и промышленного оборудования,
- использование при техническом обследовании электрических объектов.
Благодаря особенностям измерительного метода прибор подходит для эксплуатации в местах, где невозможно или затруднительно применять традиционные способы проверки с дополнительными электродами.
Таким образом, Fluke 1630 является профессиональным измерительным прибором для контроля параметров заземления и электрических систем промышленного назначения. Совокупность точного измерительного механизма, прочной конструкции и широких функциональных возможностей делает оборудование востребованным решением для эксплуатации на объектах энергетики и промышленности. Компания «Олниса» осуществляет поставку промышленного оборудования Fluke для предприятий различных отраслей. В ассортименте компании представлены современные измерительные приборы, предназначенные для решения задач контроля и диагностики электрических систем. «Олниса» обеспечивает поставку качественного промышленного оборудования, соответствующего требованиям современных производственных процессов.
