Трехходовой поворотный клапан ESBE 3F 150 — точность регулирования и надежность эксплуатации

ESBE 3F 150 относится к поворотным смесительным клапанам для систем теплоснабжения, отопления и технологической циркуляции теплоносителей. Устройство регулирует температуру и распределяет потоки за счет изменения положения внутреннего поворотного элемента. Фланцевое присоединение делает модель пригодной для трубопроводов большого диаметра, где важны прочность соединения.

Технические характеристики

Ниже приведены параметры ESBE 3F 150, определяющие его эксплуатационные свойства:

• номинальное давление корпуса — до 6 бар,
• минимальная рабочая температура — около 0 C при использовании подходящей незамерзающей среды,
• угол поворота регулирующего элемента — приблизительно 90,
• принцип регулирования — поворотный, с плавным изменением проходного сечения,
• допустимая концентрация гликоля — обычно до 50 %,
• корпус — чугун,
• затвор — поворотный секторный элемент,
• уплотнение штока — эластомерное,
• управление — ручное либо автоматическое при установке совместимого привода,
• монтажное положение — согласно направлению потоков и схеме смешения,
• функциональная схема — трехходовая, с возможностью смешения или распределения потока.

Для корректной работы учитывают не только условный диаметр, но и расход, перепад давления, температурный график и характеристики насоса. Поэтому рабочий режим клапана должен соответствовать расчетным параметрам трубопроводной сети.

Особенности конструкции

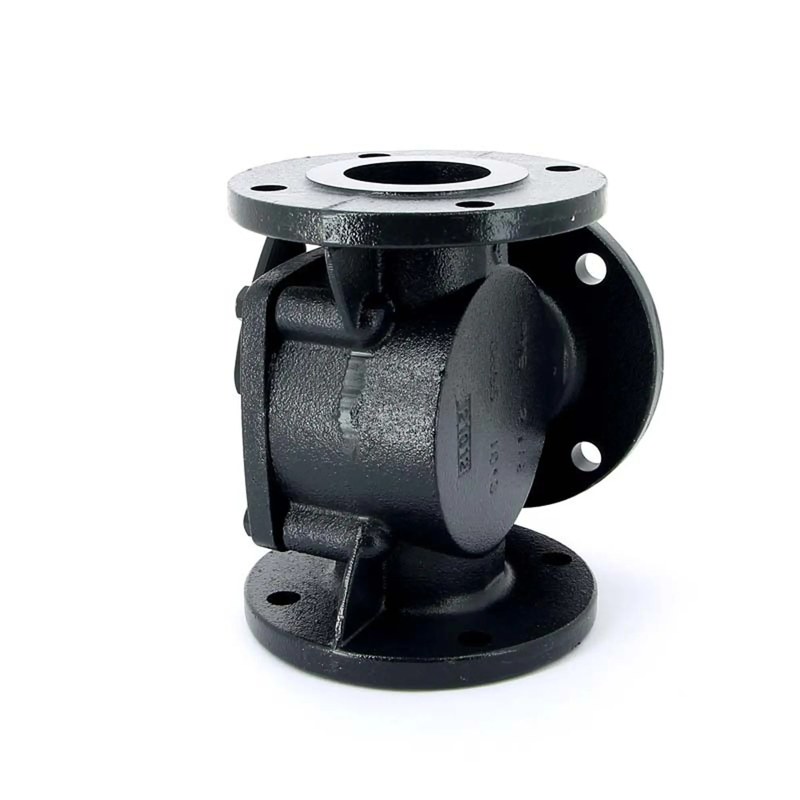

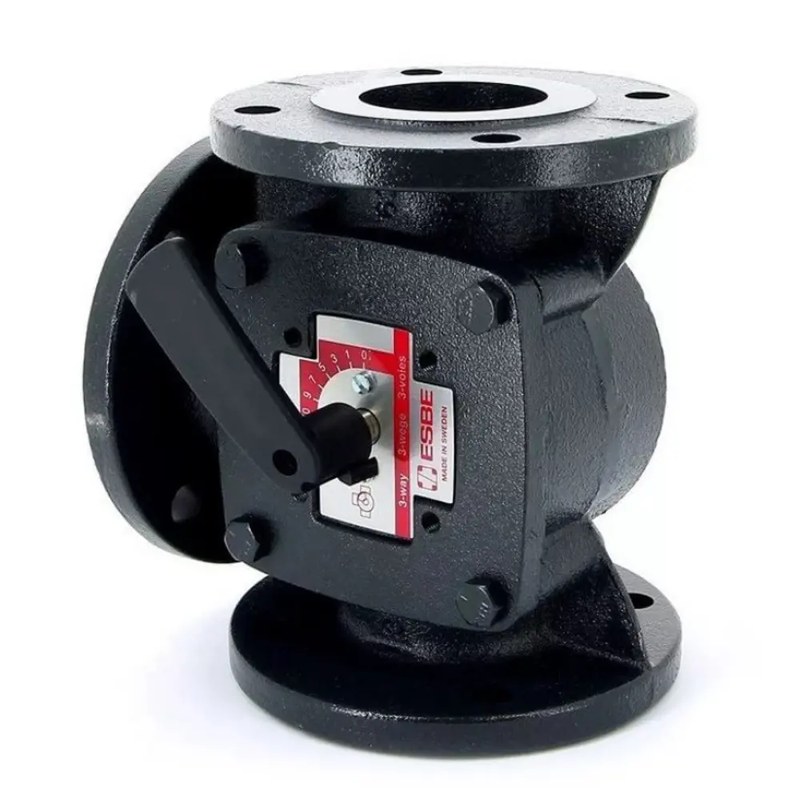

Конструкция ESBE 3F 150 рассчитана на эксплуатацию в магистралях с большим расходом теплоносителя. Чугунный корпус имеет фланцевые патрубки, обеспечивающие жесткое соединение с трубопроводом и равномерное распределение монтажных усилий. Внутри расположен поворотный регулирующий элемент, связанный со штоком. При изменении угла поворота сектор последовательно перекрывает или открывает проходы между каналами, создавая требуемое соотношение потоков. Поворотная схема отличается небольшим ходом исполнительного органа: для перехода от одного крайнего положения к другому достаточно примерно четверти оборота. При плавном управлении возможно промежуточное позиционирование затвора, за счет чего регулируется температура смешанного потока. Дополнительное значение имеет форма внутренних каналов: она должна обеспечивать предсказуемое изменение расхода при повороте сектора и снижать вероятность резких гидравлических переходов. Шток передает момент от рукоятки или привода непосредственно регулирующему элементу. При автоматическом управлении положение затвора изменяется по сигналу системы регулирования, что позволяет поддерживать заданную температуру в контурах без изменения общей схемы трубопровода. Фланцевое исполнение важно для DN 150, из-за повышенных механических нагрузок. Фланцы позволяют равномерно затянуть крепеж и сформировать герметичное соединение. При монтаже необходимо соблюдать соосность труб, исключать перекос корпуса.

Области применения

Ключевыми направлениями использования ESBE 3F 150 являются системы, где требуется управляемое смешение либо перераспределение потоков теплоносителя:

• центральные и локальные системы отопления зданий,
• котельные установки с несколькими температурными контурами,
• узлы смешения в системах теплых полов большой площади,
• контуры защиты котлов от низкой температуры обратной воды,
• системы вентиляции с водяными калориферами,
• теплообменные узлы с регулированием температуры вторичного контура,
• технологические трубопроводы с управляемым распределением потока.

В смесительном режиме два входных потока с различной температурой объединяются в один выходной поток. В распределительном режиме один входящий поток направляется в разные ветви в зависимости от положения затвора. Выбор схемы определяется конфигурацией трубопровода и задачей регулирования.

Таким образом, ESBE 3F 150 представляет собой трехходовой поворотный клапан с фланцевым присоединением DN 150, рассчитанный на управление потоками в отопительных, теплотехнических и технологических системах. Компания «Олниса» поставляет ESBE 3F 150 и другое промышленное оборудование для объектов различного назначения. Поставка через «Олниса» позволяет включать клапаны ESBE в комплектацию инженерных и производственных систем. Компания ориентирована на надежное снабжение предприятий промышленной арматурой и оборудованием известных производителей.
