Электрооборудование DEKraft 12271DEK — стабильность и безопасность эксплуатации

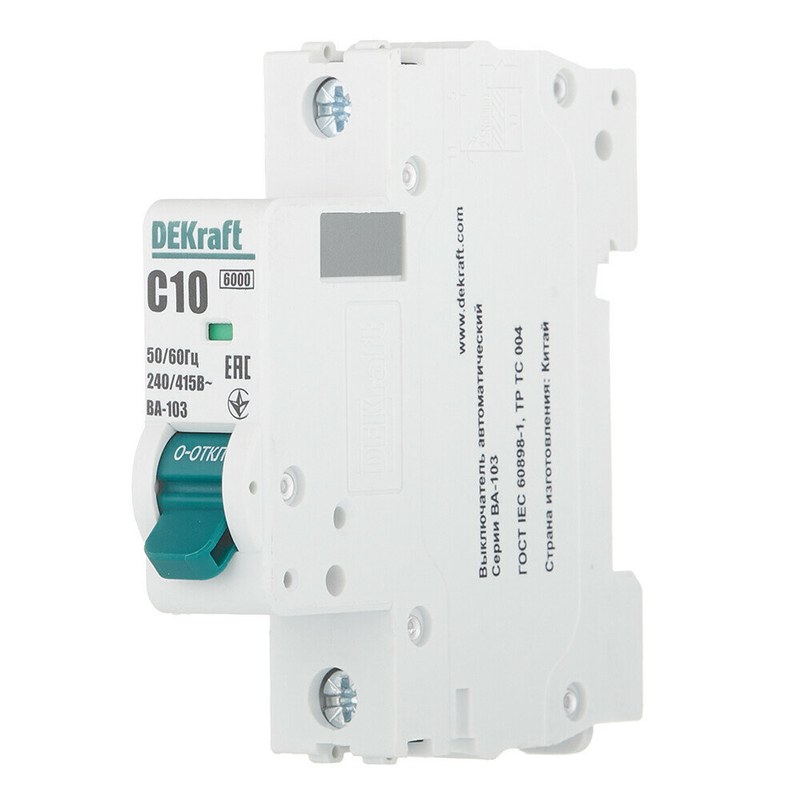

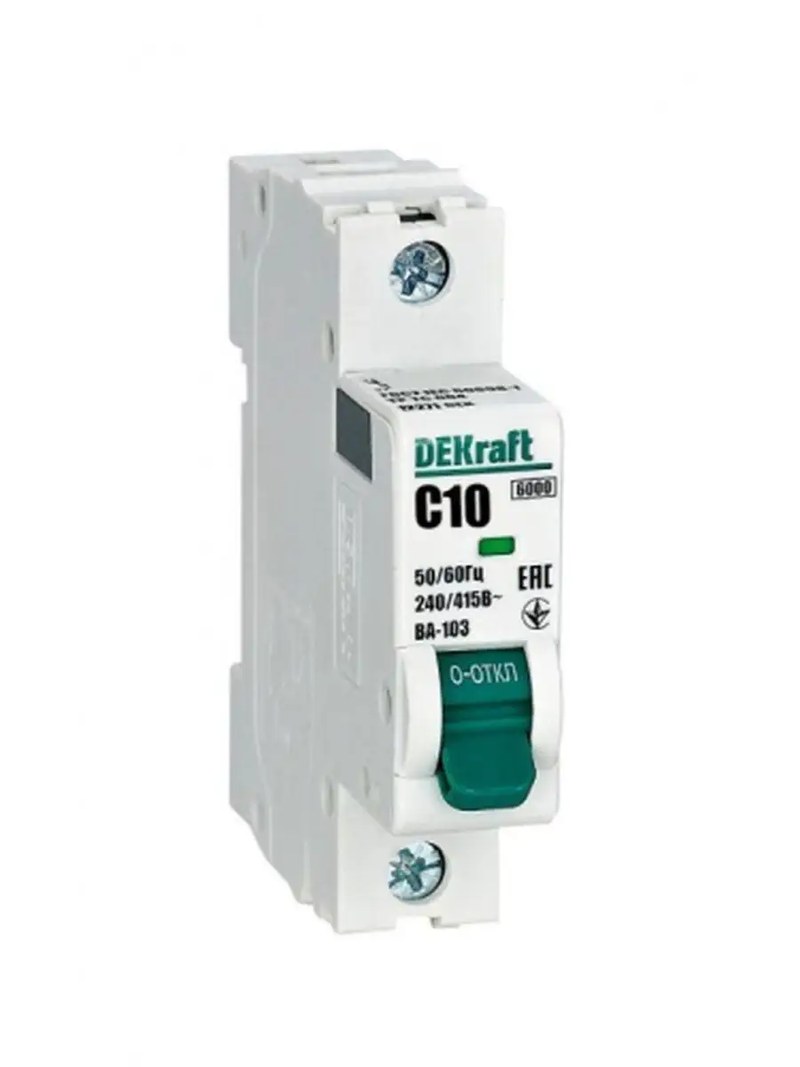

DEKraft 12271DEK представляет собой модульное защитное устройство серии ВА-103, предназначенное для коммутации и защиты однофазных электрических цепей переменного тока. Аппарат применяется в распределительных щитах промышленных, административных и производственных объектов, где требуется надежное отключение нагрузки при возникновении перегрузок или токов короткого замыкания. Модель выполнена в однополюсном исполнении 1P с номинальным током 10 А и характеристикой срабатывания C, что обеспечивает эксплуатацию в цепях с умеренными пусковыми токами. Конструкция выключателя основана на сочетании теплового и электромагнитного механизмов расцепления, обеспечивающих комплексную защиту электрических линий. Тепловой расцепитель реагирует на длительные превышения допустимого тока, предотвращая перегрев кабельных линий и подключенного оборудования, а электромагнитный расцепитель обеспечивает быстрое отключение при коротких замыканиях. Благодаря компактному модульному исполнению устройство занимает один стандартный модуль на DIN-рейке, что позволяет эффективно использовать пространство внутри распределительных шкафов.
Технические характеристики
Основные параметры автоматического выключателя DEKraft 12271DEK определяют его функциональные возможности при построении систем электроснабжения. Ниже представлены ключевые технические характеристики устройства:
- Модульная ширина — 1 модуль,
- Глубина установки — 78,5 мм,
- Габаритная глубина корпуса — 80 мм,
- Высота устройства — 75 мм,
- Ширина корпуса — 18 мм,
- Степень загрязнения среды эксплуатации — 2,
- Тип расцепителя — тепловой и электромагнитный нерегулируемый,
- Способ монтажа — установка на DIN-рейку,
- Рабочее положение — вертикальное размещение в распределительном оборудовании.
Характеристика C определяет диапазон срабатывания электромагнитного расцепителя при токах, превышающих номинальное значение в несколько раз. Такой принцип работы позволяет использовать автоматический выключатель для линий, где присутствуют нагрузки с кратковременными пусковыми токами, включая электродвигатели небольшой мощности, осветительные системы и различные электрические потребители.
Особенности конструкции устройства
Конструктивное исполнение DEKraft ВА-103 12271DEK рассчитано на стабильную работу в составе модульных распределительных систем. Корпус аппарата изготовлен из электроизоляционного материала, устойчивого к воздействию эксплуатационных факторов, а внутренняя система контактов обеспечивает надежное прохождение рабочего тока с минимальными потерями мощности. В основе работы устройства находится механизм свободного расцепления, который обеспечивает независимость отключения от положения управляющей рукоятки. При возникновении аварийного режима контакты размыкаются автоматически, предотвращая дальнейшее воздействие опасного тока на электрическую сеть. Конструкция включает систему дугогашения, которая снижает воздействие электрической дуги при коммутации и повышает ресурс контактной группы. Ключевыми особенностями конструкции являются следующие элементы:
- модульный корпус шириной 18 мм для установки в стандартные распределительные шкафы,
- однополюсная схема коммутации для защиты отдельных фазных линий,
- тепловой расцепитель для защиты от длительных перегрузок,
- дугогасительная камера для безопасного размыкания электрической цепи,
- индикатор состояния контактов для визуального контроля положения аппарата,
- боковые вентиляционные каналы для повышения стабильности температурного режима,
- возможность установки дополнительных аксессуаров с левой стороны корпуса,
- монолитная фиксация элементов корпуса для увеличения механической прочности.
Области применения
Основными направлениями применения являются:
- системы электроснабжения административных зданий,
- цепи освещения и вспомогательного оборудования,
- розеточные группы с умеренной нагрузкой,
- системы автоматизации производственных объектов,
- объекты коммерческой и инженерной инфраструктуры.
Таким образом, DEKraft 12271DEK является эффективным решением для защиты однофазных электрических линий с номинальным током 10 А. Сочетание теплового и электромагнитного расцепления, компактных размеров и отключающей способности 6 кА делает устройство востребованным компонентом современных систем электроснабжения. Компания «Олниса» поставляет промышленное оборудование DEKraft и широкий спектр электротехнических компонентов для предприятий, производственных площадок и инженерных объектов. Ассортимент компании включает надежные решения для построения современных систем распределения и защиты электроэнергии. «Олниса» обеспечивает поставку качественного промышленного оборудования с необходимыми эксплуатационными характеристиками для различных сфер применения.
