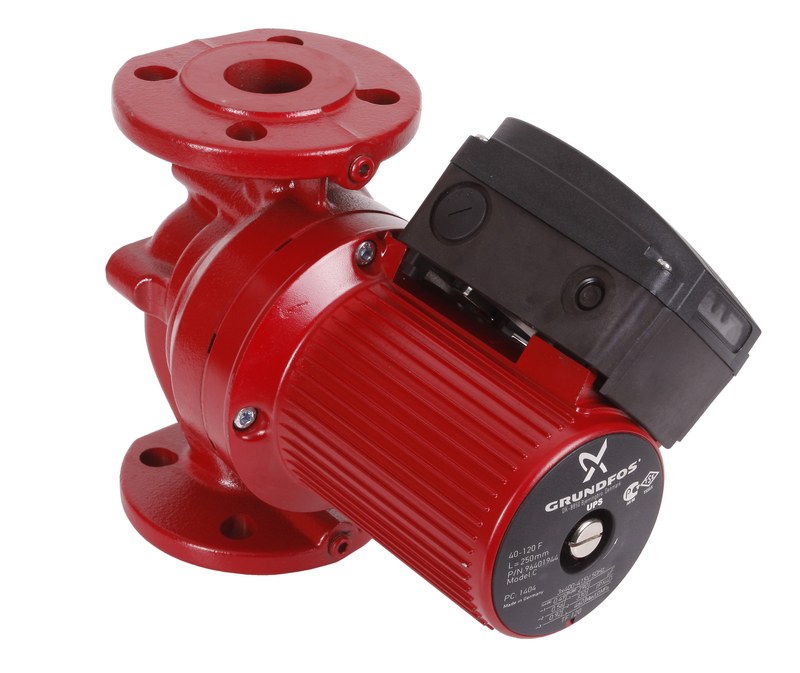

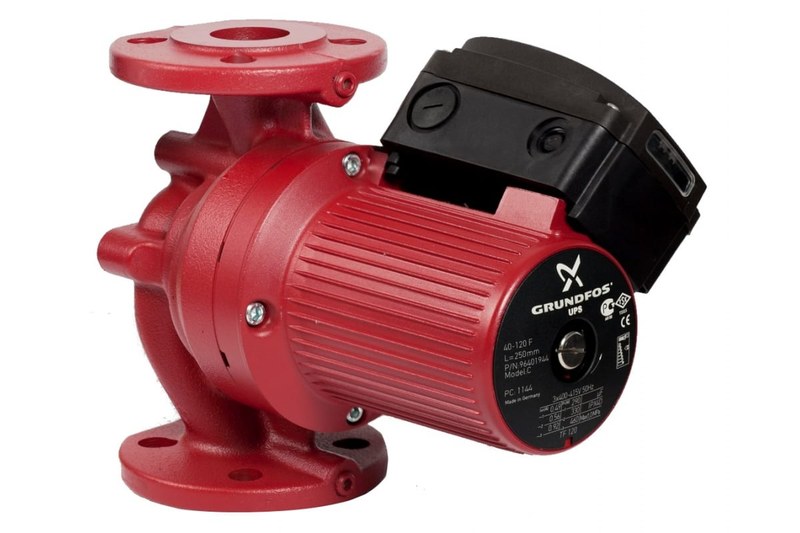

Циркуляционный насос Grundfos UPS 40-120 F 96401944 для производительных тепловых контуров

В разветвленной системе отопления теплоносителю приходится преодолевать сопротивление труб, арматуры и теплообменников, поэтому естественного движения жидкости часто недостаточно. Циркуляционный насос Grundfos UPS 40-120 F 96401944 создает принудительный поток и поддерживает устойчивое перемещение воды по контуру. Выбранное исполнение рассчитано на трехфазное питание 400–415 В и фланцевое соединение DN 40. Насос относится к серии UPS 200, имеет мокрый ротор и три фиксированные скорости, что позволяет изменять гидравлическую характеристику без внешнего преобразователя частоты.

Технические характеристики

Конкретная модификация сочетает производительную гидравлическую часть с промышленным трехфазным электродвигателем. Ниже рассмотрим основные параметры Grundfos UPS 40-120 F 96401944:

• бренд — Grundfos,
• категория — циркуляционный фланцевый насос,
• серия — UPS 200,
• модель — UPS 40-120 F,
• артикул — 96401944,
• количество скоростей — 3,
• максимальный напор — 12 м,
• номинальная подача — около 11 м³/ч,
• максимальный расход — около 19–20 м³/ч,
• мощность на первой скорости — 290 Вт,
• мощность на второй скорости — 330 Вт,
• максимальная потребляемая мощность — 460 Вт,
• электропитание — 3 × 400–415 В,
• частота сети — 50 Гц,
• ток первой ступени — 0,49 А,
• ток второй ступени — 0,56 А,
• ток третьей ступени — 0,92 А,
• максимальное рабочее давление — 10 бар,
• температура жидкости — от −10 до +120 °C,
• допустимая температура окружающей среды — до +40 °C,
• присоединение — DN 40,
• тип соединения — фланцевый,
• класс фланцев — PN 6 / PN 10,
• монтажная длина — 250 мм,
• материал корпуса — чугун EN-JL1040,
• материал рабочего колеса — нержавеющая сталь AISI 304,
• класс изоляции двигателя — F,
• степень защиты — X4D,
• масса нетто — около 19,1 кг.

Особенности конструкции устройств

Grundfos UPS 40-120 F 96401944 выполнен по схеме с мокрым ротором. В таком насосе ротор двигателя и подшипниковый узел находятся в непосредственном контакте с перекачиваемой жидкостью. Вода отводит тепло и одновременно участвует в смазывании внутренних опор, поэтому отдельная масляная система не требуется. Гидравлическая часть построена вокруг центробежного рабочего колеса из нержавеющей стали. При вращении оно передает жидкости энергию и формирует поток от входного фланца к выходному. Корпус из чугуна воспринимает давление системы и служит жестким основанием для всей насосной части. Между двигателем и рабочей средой отсутствует классическое торцевое уплотнение вращающегося вала. Защитная гильза ротора, наружная оболочка и элементы опорного узла выполнены из материалов, рассчитанных на постоянное взаимодействие с теплоносителем. Такая компоновка уменьшает количество механически нагруженных уплотнительных деталей.

Области применения

Производительность и фланцевое подключение делают насос подходящим для инженерных сетей с заметным расходом теплоносителя. Ниже рассмотрим основные направления применения:

• системы отопления коммерческих зданий,
• тепловые контуры производственных объектов,
• котельные установки,
• циркуляционные линии горячего водоснабжения,
• системы кондиционирования,
• теплообменные контуры,
• локальные тепловые пункты,
• инженерные сети административных зданий,
• системы с фланцевой арматурой DN 40,
• контуры с необходимостью выбора одной из трех скоростей.

Компания «Олниса» поставляет насосное и инженерное оборудование, включая Grundfos UPS 40-120 F 96401944. Заказчикам доступны технические консультации по рабочим параметрам, электропитанию и особенностям конкретного исполнения. Оперативная доставка продукции осуществляется по всей стране, что позволяет приобретать оборудование Grundfos для коммерческих, производственных и инфраструктурных объектов различных регионов.

Преимущества

Эксплуатационные достоинства модели определяются надежной гидравлической схемой и промышленным форматом подключения. Ключевыми преимуществами являются:

• устойчивая циркуляция в разветвленных тепловых контурах,
• три фиксированных режима производительности,
• мокрый ротор без отдельной масляной системы,
• фланцевое подключение для инженерных сетей,
• рабочее колесо из коррозионностойкой стали,
• охлаждение двигателя перекачиваемой жидкостью,
• компактная вертикальная компоновка,
• пригодность для продолжительной эксплуатации,
• простое изменение рабочего режима,
• удобство применения в системах с трехфазным питанием.

Таким образом, Grundfos UPS 40-120 F 96401944 представляет собой трехскоростной циркуляционный насос с мокрым ротором, рассчитанный на работу в отопительных, климатических и других замкнутых гидравлических контурах. Трехфазное питание, фланцы DN 40 и значительная гидравлическая производительность делают эту модификацию подходящей для более нагруженных инженерных сетей. Конструкция объединяет чугунный корпус, рабочее колесо из нержавеющей стали и двигатель, охлаждаемый непосредственно теплоносителем. Такой принцип упрощает внутреннюю архитектуру и хорошо подходит для продолжительной циркуляционной работы.
