Кабельный тестер Fluke Networks MicroMapper MT-8200-49A 2103088 для диагностики витой пары

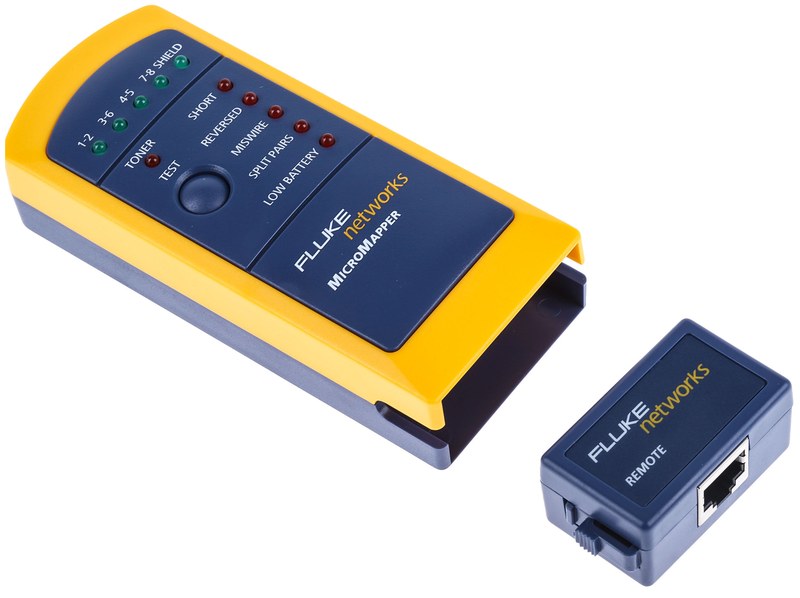

При вводе локальной сети в эксплуатацию недостаточно убедиться только в наличии физического соединения между двумя точками. Ошибка распайки, обрыв отдельной жилы или перепутанная пара способны нарушить работу линии даже при внешне исправном кабеле. Кабельный тестер Fluke Networks MicroMapper MT-8200-49A 2103088 предназначен для быстрой проверки схемы соединений и локализации типовых дефектов медной витой пары. Прибор работает совместно с выносным модулем Remote, поэтому установленную кабельную линию может проверить один специалист. Встроенный генератор тонального сигнала дополнительно помогает находить нужный кабель в пучке, за стеновой конструкцией или внутри кабельной трассы.

Технические характеристики

Конструкция MicroMapper ориентирована на оперативную диагностику уже проложенных линий и патч-кордов. Основные характеристики Fluke Networks MT-8200-49A 2103088 приведены ниже:

• бренд — Fluke Networks,
• категория — кабельный тестер витой пары,
• серия — MicroMapper,
• модель — MT-8200-49A,
• номер изделия — 2103088,
• назначение — проверка схемы разводки медного кабеля,
• выявляемые неисправности — обрыв, короткое замыкание, перекрестное соединение, реверсирование и расщепление пар,
• проверяемая среда — кабель на основе витой пары,
• максимальная длина тестируемой линии — до 200 м,
• минимальная длина для обнаружения split pair — около 0,6 м,
• индикация результатов — светодиодная,
• генератор трассировочного сигнала — встроенный,
• количество тональных режимов — 2,
• работа с удаленным модулем — предусмотрена,
• питание основного блока — 4 батареи AAA по 1,5 В,
• индикация разряда батареи — предусмотрена,
• питание удаленного модуля — не требуется,
• габариты основного прибора — около 125 × 52 × 30 мм,
• масса — около 130 г,
• комплектный удаленный модуль — MicroMapper Remote,
• комплектный патч-кабель — предусмотрен.

Особенности конструкции устройств

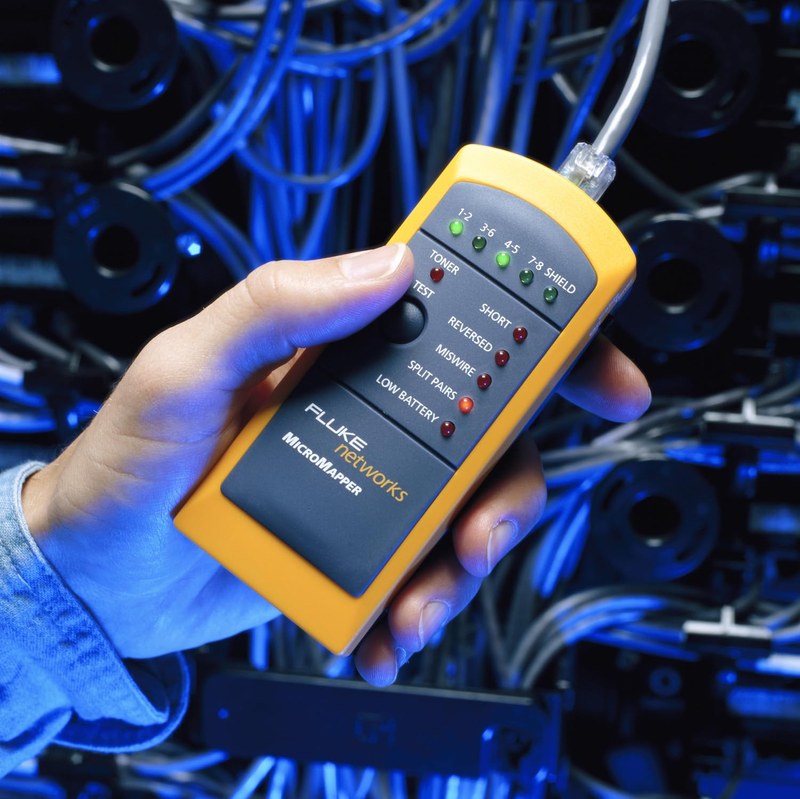

Принцип работы Fluke Networks MicroMapper MT-8200-49A 2103088 основан на последовательном анализе проводников кабельной линии. После запуска теста прибор автоматически опрашивает пары и сравнивает фактическую схему соединения с корректной распайкой. Результат отображается светодиодами, поэтому оператор получает информацию о характере дефекта без подключения компьютера или дополнительного программного обеспечения. Удаленный модуль устанавливается на противоположном конце линии. Он замыкает измерительный контур и позволяет выполнить полный тест проложенного кабеля одному специалисту. Такой подход особенно удобен при проверке линий между различными помещениями, этажами или телекоммуникационными шкафами. Отдельный режим генерации тона предназначен для поиска кабеля. Прибор подает в линию специальный сигнал, который можно обнаружить совместимым аналоговым щупом. Это позволяет проследить трассу проводника или выделить требуемую линию среди нескольких визуально одинаковых кабелей. Компактный корпус рассчитан на переносную работу. Питание осуществляется от четырех стандартных элементов AAA, а контроль их состояния реализован через светодиодную индикацию. Remote-модуль собственного источника питания не требует, что упрощает использование комплекта в полевых условиях.

Области применения

Функциональность тестера рассчитана на типовые задачи монтажа и обслуживания медной сетевой инфраструктуры. Основными направлениями применения являются:

• проверка кабелей локальных вычислительных сетей,
• контроль патч-кордов,
• диагностика линий после монтажа,
• поиск обрывов проводников,
• выявление коротких замыканий,
• обнаружение перепутанных пар,
• контроль реверсивных соединений,
• диагностика split pair,
• поиск кабеля внутри трассы,
• проверка линии между розеткой и коммутационной панелью.

Компания «Олниса» поставляет измерительное и сетевое оборудование, включая Fluke Networks MicroMapper MT-8200-49A 2103088. Заказчикам доступны технические консультации по функциям прибора, типам диагностируемых линий и особенностям конкретного исполнения. Оперативная доставка продукции осуществляется по всей стране, что позволяет приобретать оборудование Fluke Networks для монтажных организаций, сервисных подразделений и предприятий различных регионов.

Преимущества

Практические достоинства модели связаны с быстрым получением результата и отсутствием сложной подготовки к измерению. Ключевыми преимуществами являются:

• автоматическая проверка схемы проводников,
• наглядная светодиодная индикация,
• обнаружение нескольких типов кабельных дефектов,
• возможность работы одним специалистом,
• встроенная функция трассировки,
• небольшие размеры корпуса,
• автономное питание от стандартных батарей,
• отсутствие отдельного питания у Remote-модуля,
• удобство проверки уже смонтированных линий,
• простое применение непосредственно на объекте.

Таким образом, Fluke Networks MicroMapper MT-8200-49A 2103088 предназначен для оперативной проверки медных кабелей и выявления типовых ошибок соединения. Прибор анализирует состояние пар, помогает обнаруживать обрывы, замыкания и неправильную распайку, а встроенный тональный генератор расширяет его возможности при трассировке линий. Компактность, отдельный удаленный модуль и автономное питание делают модель удобной для регулярной работы монтажных и эксплуатационных подразделений.
