Стоечный серверный корпус ExeGate Pro 4U4139L EX300108 для масштабируемых вычислительных систем

При проектировании серверной платформы корпус определяет не только способ установки оборудования в стойку, но и пределы дальнейшего расширения системы. ExeGate Pro 4U4139L EX300108 рассчитан на конфигурации, в которых требуется одновременно разместить крупную материнскую плату, несколько дисковых накопителей, полноразмерные платы PCIe и производительное охлаждение. Формат 4U дает заметно больше пространства по высоте, чем низкопрофильные серверные шасси.

Технические характеристики

Конструкция корпуса ориентирована на универсальные серверные сборки и допускает использование компонентов разных форм-факторов. Основные параметры ExeGate Pro 4U4139L EX300108 приведены ниже:

• бренд — ExeGate,
• категория — серверный корпус для стойки,
• серия — Pro,
• модель — 4U650-010/4U4139L/900PAS,
• артикул — EX300108,
• стандарт монтажа — 19 дюймов,
• высота — 4U,
• тип комплектного источника питания — ServerPRO-900PAS,
• мощность блока питания — 900 Вт,
• формат источника питания — ATX,
• совместимые системные платы — mini-ITX, mini-DTX, mATX, ATX, SSI CEB, E-ATX и SSI EEB,
• внешние отсеки 5,25 дюйма — 3,
• внутренние места 3,5 дюйма — 10,
• количество слотов расширения — 7,
• разъемы на фронтальной панели — 2 × USB 2.0,
• кнопки корпуса — Power и Reset,
• световая индикация — питание, активность накопителей и сетевых портов,
• передние вентиляторы — 2 × 120 мм,
• центральные вентиляторы — 4 × 80 мм,

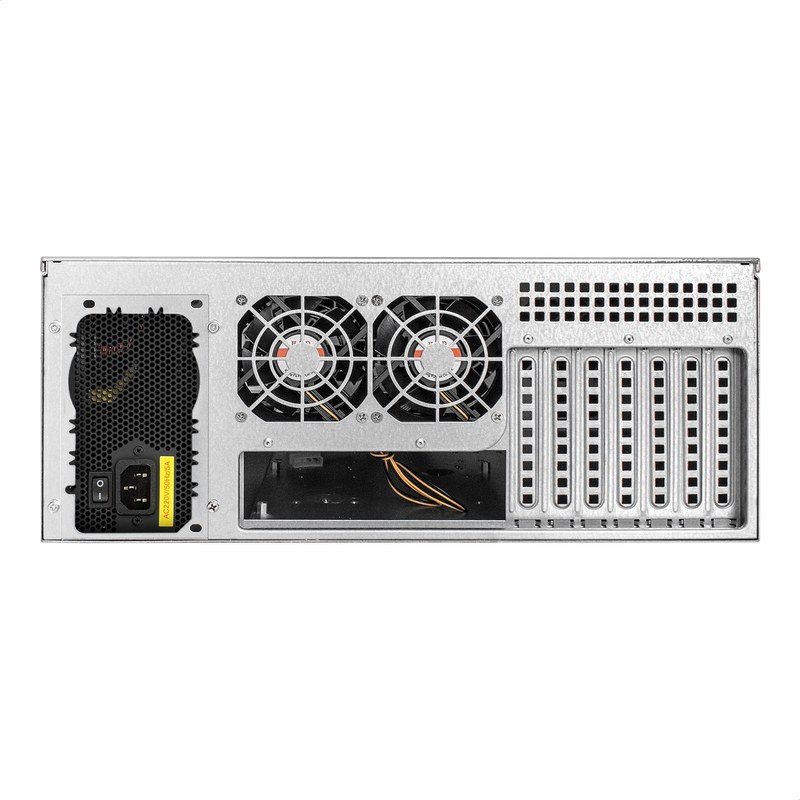

• задние вентиляторы — 2 × 80 мм,
• допустимая высота кулера процессора — до 150 мм,
• максимальная длина платы расширения — до 350 мм,
• толщина металлических стенок — 1,1 мм,
• материал шасси — сталь,
• цвет лицевой части — черный,
• цвет внутреннего каркаса — серебристый,
• ориентировочный размер корпуса — 430 × 177 × 650 мм.

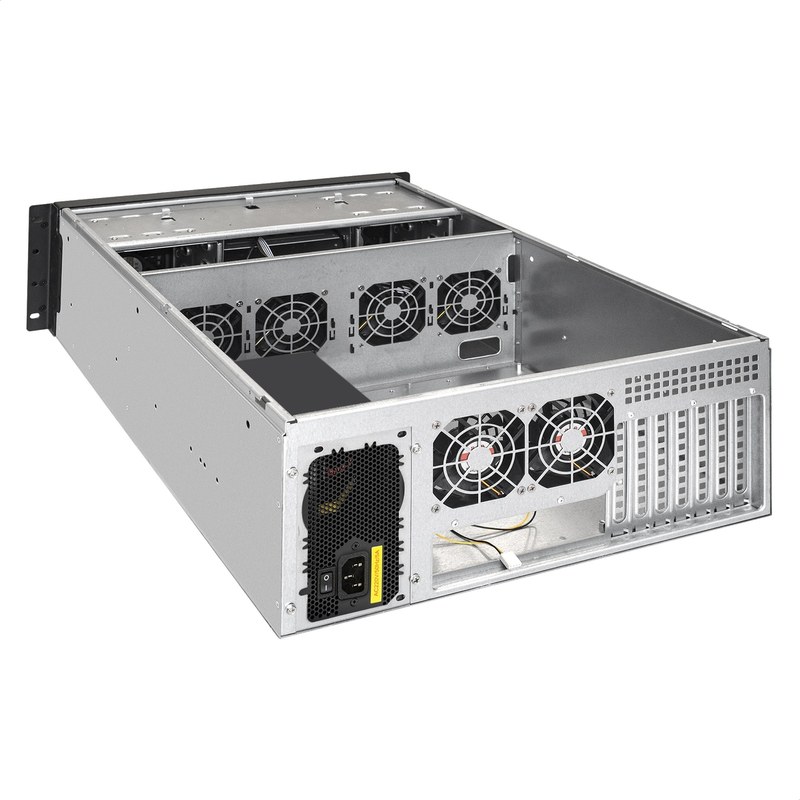

ExeGate Pro 4U4139L EX300108 построен как вместительное стоечное шасси с горизонтальным размещением системной платы. Такая компоновка освобождает внутренний объем по вертикали и позволяет использовать платы E-ATX и SSI EEB, которые требуют больше монтажного пространства, чем стандартные ATX-решения. Зона хранения данных занимает значительную часть корпуса. Десять внутренних посадочных мест 3,5 дюйма позволяют сформировать дисковую подсистему большой емкости. Это особенно важно для архивных серверов, видеозаписи и файловых хранилищ, где количество накопителей непосредственно влияет на доступный объем и архитектуру массива. Три внешних отсека 5,25 дюйма расширяют возможности конфигурации передней части. В них можно размещать совместимые съемные корзины, сервисные модули или иное оборудование соответствующего формата. Для установки дополнительных устройств предусмотрено семь слотов расширения. Пространство по длине позволяет применять карты до 350 мм, поэтому корпус подходит не только для сетевых адаптеров и RAID-контроллеров, но и для более крупных вычислительных ускорителей. Воздушный тракт построен по продольному принципу. Два 120-миллиметровых вентилятора создают приток спереди, далее воздух проходит через зоны накопителей и системной платы, после чего движение поддерживают четыре вентилятора внутренней рамы и два задних вентилятора. Такая организация уменьшает вероятность образования локальных областей перегрева. Высота 4U снимает жесткие ограничения, характерные для корпусов 1U и 2U. Допускается установка процессорного охлаждения высотой до 150 мм, что расширяет выбор кулеров и упрощает построение тихой либо производительной системы отвода тепла. Механическую основу образует стальной каркас толщиной 1,1 мм.

Области применения

Внутренний объем и универсальная компоновка позволяют использовать корпус в различных вычислительных задачах. Основными направлениями применения являются:

• серверы хранения файлов,
• системы видеонаблюдения,
• серверы виртуализации,
• корпоративные вычислительные узлы,
• машины резервного копирования,
• серверы баз данных,
• платформы обработки медиаданных,
• стойки лабораторных вычислений,
• системы с несколькими дисковыми накопителями,
• производительные рабочие станции серверного формата.

Компания «Олниса» поставляет серверное, компьютерное и промышленное оборудование, включая ExeGate Pro 4U4139L EX300108. Заказчикам доступны технические консультации по форм-фактору, компоновке внутренних компонентов и особенностям конкретного исполнения. Оперативная доставка оборудования осуществляется по всей стране, что позволяет приобретать продукцию ExeGate для корпоративных, вычислительных и инфраструктурных проектов в различных регионах.

Преимущества

Практические достоинства модели связаны с гибкостью конфигурации и запасом внутреннего пространства. Ключевыми преимуществами являются:

• возможность установки крупноформатных системных плат,
• значительное количество мест под накопители,
• полноразмерные слоты для дополнительных устройств,
• совместимость с длинными платами расширения,
• отсутствие жестких ограничений по высоте процессорного кулера,
• многоступенчатое принудительное охлаждение,
• прочная металлическая конструкция,
• широкие возможности последующего апгрейда,
• комплектный блок питания высокой мощности,
• совместимость со стандартной 19-дюймовой стойкой.

Таким образом, ExeGate Pro 4U4139L EX300108 представляет собой крупноформатное серверное шасси, рассчитанное на конфигурации с большим количеством компонентов. Его внутреннее пространство позволяет совместить полноразмерную системную плату, до десяти 3,5-дюймовых накопителей и несколько дополнительных PCIe-устройств без чрезмерной плотности размещения. Продуманная схема вентиляции, прочный стальной каркас и комплектный источник питания на 900 Вт делают корпус подходящей основой для серверов хранения, вычислительных узлов и специализированных стоечных систем.
