Коммутатор Eltex 1428: функциональность и надежность сетевого подключения
Eltex MES1428 относится к управляемым Ethernet-коммутаторам, предназначенным для построения локальных сетей предприятий, объектов связи и распределенных информационных систем. Устройство выполняет коммутацию кадров между подключенными узлами, поддерживает логическое разделение трафика, механизмы приоритизации и функции контроля сетевых соединений. Принцип действия Eltex MES1428 основан на анализе MAC-адресов входящих кадров и передаче данных через порт, за которым находится соответствующий получатель.
Технические характеристики
Ниже перечислены основные аппаратные и сетевые параметры Eltex MES1428, определяющие пропускную способность:
- 24 порта Ethernet 10/100/1000BASE-T с автоматическим согласованием скорости 10, 100 или 1000 Мбит/с,
- 4 оптических интерфейса SFP для линий 100/1000BASE-X и построения магистральных соединений,
- коммутационная производительность до 56 Гбит/с,
- скорость обработки пакетов порядка 41,7 млн пакетов в секунду при минимальной длине Ethernet-кадра,
- поддержка полнодуплексного режима для гигабитных соединений,
- таблица MAC-адресов до 8192 записей с динамическим обучением и автоматическим старением записей,
- поддержка до 4094 идентификаторов VLAN стандарта IEEE 802.1Q для логической сегментации сети,
- поддержка Jumbo Frame размером до 10 240 байт для уменьшения служебной нагрузки при передаче крупных блоков данных,
- возможность объединения интерфейсов в логические каналы по механизму LAG и протоколу LACP,
- поддержка STP, RSTP и MSTP для предотвращения коммутационных петель и резервирования топологии,
- функции QoS с классификацией трафика и формированием очередей обслуживания по приоритету,
- поддержка IGMP Snooping для управляемого распространения многоадресного трафика внутри VLAN,
- управление через командный интерфейс, сетевые протоколы администрирования и средства мониторинга,
- питание от сети переменного тока с номинальным напряжением 100–240 В и частотой 50/60 Гц,
- металлический корпус формата 1U для установки в стандартную телекоммуникационную стойку 19 дюймов.
Особенности конструкции

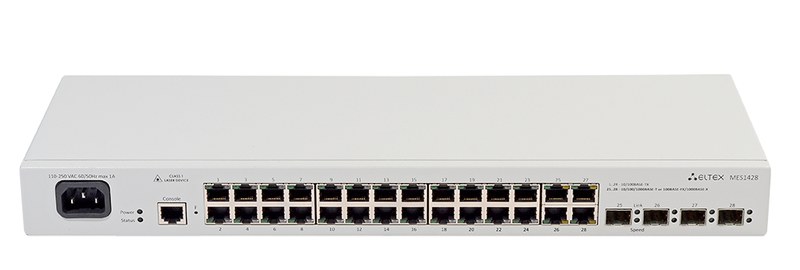

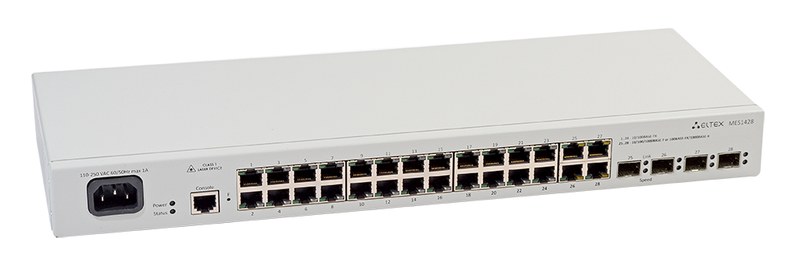

Ключевыми особенностями конструкции является сочетание медных и оптических сетевых интерфейсов в одном корпусе. Двадцать четыре порта RJ-45 используются для подключения рабочих станций, серверов, контроллеров и другого оборудования с медной линией Ethernet. SFP-интерфейсы предназначены для установки совместимых оптических модулей. Электронная часть включает коммутационную микросхему, процессор управления, оперативную и энергонезависимую память, цепи питания и интерфейсные трансиверы. Коммутационная матрица обеспечивает одновременную передачу нескольких потоков, а управляющий процессор отвечает за конфигурацию, ведение таблиц, обработку служебных протоколов и сбор диагностической информации. Металлическое шасси выполняет механическую и экранирующую функции. Разъемы на фронтальной панели упрощают подключение патч-кордов и контроль линий. Светодиодная индикация позволяет определить наличие соединения, активность обмена и рабочее состояние интерфейсов. Конструкция ориентирована на размещение в телекоммуникационном шкафу с организованной вентиляцией.
Области применения
Ниже представлены основные направления использования Eltex MES1428 в информационной и промышленной сетевой инфраструктуре:
- построение локальных сетей офисных и административных зданий,
- подключение пользовательских рабочих мест и сетевых периферийных устройств,
- формирование уровня доступа в корпоративных Ethernet-сетях,
- объединение распределительных шкафов через оптические линии связи,
- сегментация отделов и функциональных групп с помощью VLAN,
- организация резервируемых топологий с применением STP, RSTP или MSTP,
- подключение серверов, систем хранения и специализированных контроллеров,
- передача многоадресного трафика в сетях видеонаблюдения и информационного вещания,
- создание каналов повышенной пропускной способности посредством агрегирования интерфейсов,
- использование в технологических сетях предприятий.
Таким образом, Eltex MES1428 представляет собой управляемый гигабитный коммутатор уровня доступа для Ethernet-сетей с сегментацией, резервированием и контролем трафика. Сочетание двадцати четырех медных портов, интерфейсов SFP, функций VLAN, LAG, QoS и протоколов защиты от петель делает устройство подходящим для корпоративной и промышленной инфраструктуры. Компания «Олниса» поставляет Eltex MES1428 и другое промышленное и сетевое оборудование для объектов различного масштаба. Поставка через «Олниса» позволяет комплектовать инфраструктуру необходимыми аппаратными средствами на базе оборудования Eltex.
