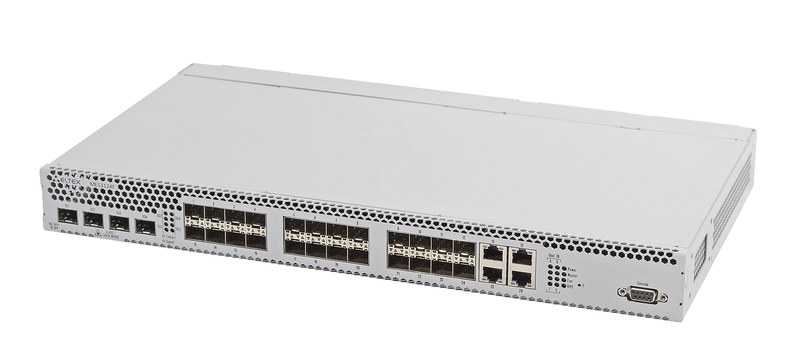

Коммутатор Eltex MES3124F для надежной передачи данных и построения масштабируемых сетей

Коммутатор Eltex MES3124F представляет собой сетевое оборудование уровня L3, предназначенное для построения производительных транспортных и агрегирующих участков Ethernet-сетей. Устройство применяется в инфраструктурах операторов связи, центрах обработки данных, корпоративных сетях и распределенных системах передачи данных, где требуется объединение большого количества оптических каналов с высокой пропускной способностью. Архитектура модели ориентирована на стабильную передачу потоков данных, поддержку функций маршрутизации и создание масштабируемых сетевых решений. Конструктивная концепция Eltex MES3124F основана на сочетании оптических интерфейсов SFP, высокоскоростных портов SFP+ и расширенного набора функций управления трафиком. Коммутатор обеспечивает обработку данных на третьем сетевом уровне, поддерживает технологии резервирования соединений, объединения каналов и сегментации сети посредством VLAN. Благодаря возможности установки двух сменных блоков питания устройство подходит для эксплуатации в системах, где важны непрерывность работы и устойчивость сетевой инфраструктуры.

Технические характеристики

Основные параметры Eltex MES3124F определяют возможности применения оборудования в магистральных и распределительных сетевых сегментах. Ниже перечислены ключевые технические характеристики устройства.

• Уровень коммутации — L3,
• высокоскоростные интерфейсы — 4 порта 10GBASE-R/1000BASE-X SFP+/SFP,
• консольный интерфейс управления — 1 порт RS-232,
• объем буферной памяти — 1,5 Мбайт,
• объем оперативной памяти — 256 Мбайт DDR2,
• объем флеш-памяти — 16 Мбайт SPI Flash,
• размер таблицы MAC-адресов — 16384 записи,
• количество VLAN — до 4094 сетевых сегментов,
• количество L2 Multicast-групп при использовании IGMP Snooping — до 1024,
• количество ARP-записей — до 4096,
• количество L3-интерфейсов — до 512,
• количество маршрутов L3 Unicast — до 10000,
• количество групп агрегации каналов LAG — 24 группы,
• количество очередей QoS на каждом порту — 8,
• максимальный размер Jumbo-фрейма — 10240 байт,
• количество устройств при объединении в стек — до 8 единиц.

Поддерживаемые технологии маршрутизации включают:

• статическую маршрутизацию IPv4,
• протокол IS-IS,
• протокол BGP,
• поддержку VRRP для резервирования шлюзов.

Особенности конструкции устройств

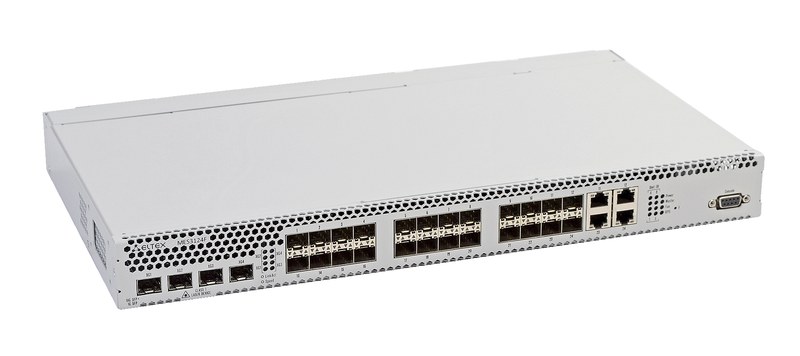

Конструкция Eltex MES3124F выполнена в стоечном исполнении 19 дюймов высотой 1U, что позволяет устанавливать оборудование в телекоммуникационные шкафы и серверные стойки. Корпус имеет размеры 430×44×265 мм и рассчитан на эксплуатацию в условиях сетевых узлов с постоянной нагрузкой. Активная система охлаждения включает четыре вентилятора, обеспечивающих отвод тепла при длительной передаче значительных объемов данных. Ключевыми особенностями конструкции являются:

• поддержка двух сменных источников питания AC/DC,
• автоматическое переключение на резервный источник электропитания,
• наличие четырех высокоскоростных портов SFP+ с поддержкой скорости до 10 Гбит/с,
• использование двадцати оптических интерфейсов SFP для построения распределенных соединений,
• поддержка объединения устройств в стек до 8 коммутаторов,
• использование технологии ERPS G.8032v2 для защиты сетевых колец,
• поддержка Q-in-Q и Selective Q-in-Q для расширенной сегментации трафика,
• наличие функций ACL для контроля сетевых потоков,
• поддержка механизмов QoS для распределения приоритетов передачи данных.

Работа аппаратной платформы дополнена средствами мониторинга и управления сетевыми процессами. Коммутатор поддерживает механизмы контроля доступа, управления VLAN, фильтрации трафика и диагностики состояния интерфейсов. Реализация функций защиты кольцевых соединений позволяет уменьшать время восстановления сетевого обмена при изменениях топологии.

Области применения

Eltex MES3124F используется в различных сетевых системах, где требуется надежное объединение оптических каналов и высокая скорость передачи данных. Основные направления применения включают:

• агрегационные узлы операторских сетей связи,
• транспортные участки телекоммуникационных инфраструктур,
• центры обработки данных в качестве Top-of-Rack-коммутатора,
• корпоративные локальные сети с большим количеством подключений,
• системы распределения сетевого трафика между удаленными объектами,
• сети с повышенными требованиями к резервированию каналов,
• системы передачи данных с применением VLAN и маршрутизации L3.

Таким образом, Eltex MES3124F является функциональным L3-коммутатором агрегации, разработанным для построения надежных и производительных сетевых решений. Сочетание оптических интерфейсов, поддержки маршрутизации, резервирования питания и расширенных возможностей управления делает устройство эффективным элементом современной сетевой инфраструктуры. Компания «Олниса» предлагает поставку Eltex MES3124F и другого промышленного оборудования для создания надежных технических систем. Ассортимент компании включает современные сетевые устройства, компоненты автоматизации и оборудование ведущих производителей, обеспечивая доступ к качественным решениям для промышленных и корпоративных объектов.
