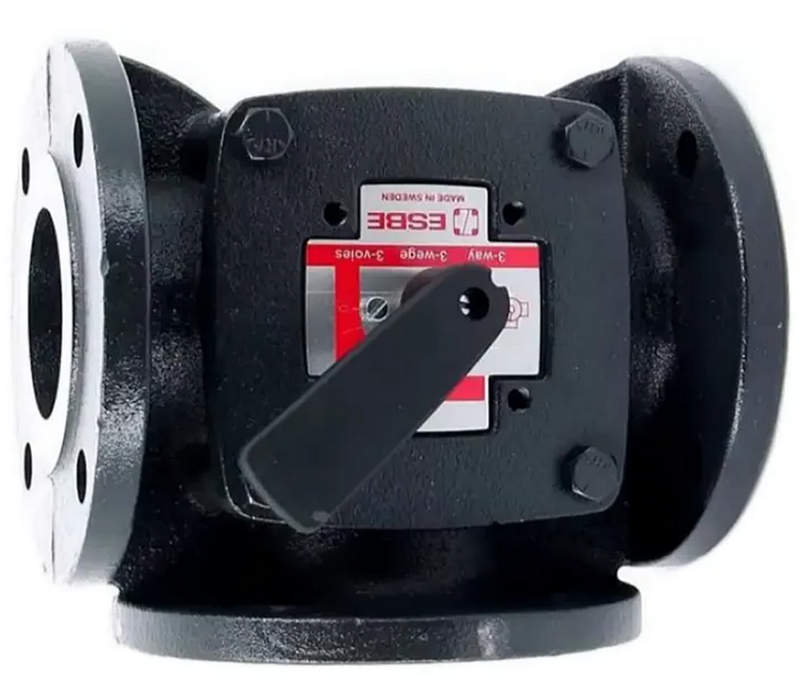

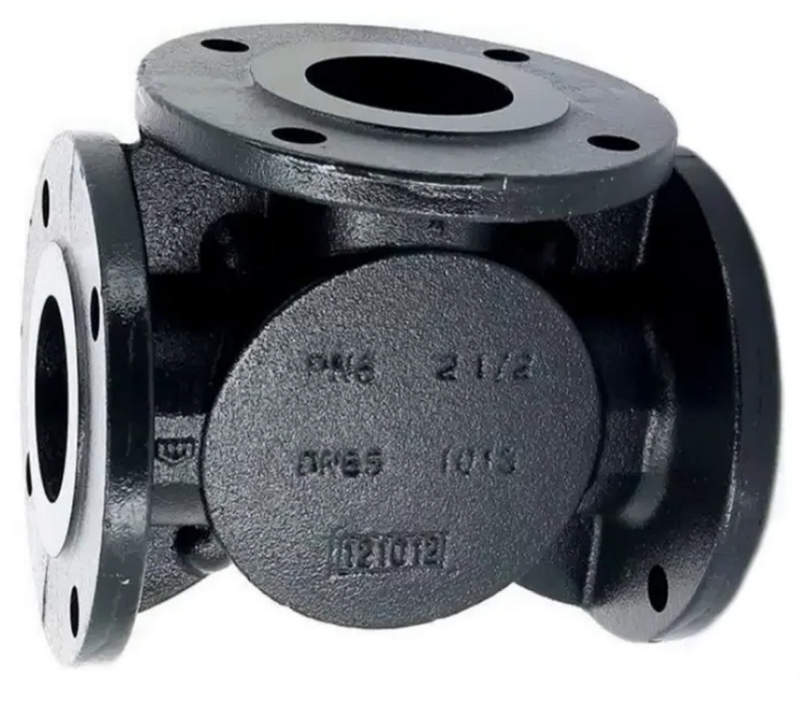

Трехходовой клапан ESBE 3F150 — точное регулирование температуры и стабильная работа систем
Фланцевый трехходовой клапан ESBE 3F150 представляет собой регулирующее устройство для гидравлических систем отопления, охлаждения и технологических установок, где требуется смешивание или разделение потоков рабочей среды. Модель относится к серии 3F, которая разработана для применения в контурах с повышенными требованиями к надежности, пропускной способности и стабильности управления. Конструкция клапана позволяет изменять соотношение между потоками теплоносителя за счет поворота внутреннего запорного элемента, обеспечивая плавное регулирование температуры и распределение рабочей среды. ESBE 3F150 выполнен в типоразмере DN150 и оснащен фланцевым подключением стандарта PN6. Устройство рассчитано на работу с водными теплоносителями в закрытых системах, включая отопительные и охлаждающие контуры. Благодаря массивному корпусу и оптимизированной внутренней геометрии клапан обеспечивает стабильную эксплуатацию при значительных объемах циркуляции жидкости.
Технические характеристики
Основные параметры ESBE 3F150 определяют возможности использования клапана в промышленных и инженерных системах с большими расходами рабочей среды. Ниже перечислены ключевые технические характеристики устройства:
- Номинальный диаметр DN — 150 мм,
- Тип соединения — фланцевое исполнение PN6 по стандарту EN 1092-2,
- Класс давления — PN6, максимальное рабочее давление до 6 бар,
- Значение пропускной способности Kvs — 400 м3/ч,
- Диапазон рабочей температуры теплоносителя — от -10 C до +110 C,
- Максимальный перепад давления — 50 кПа,
- Диапазон регулирования Kv/Kvmin — 100,
- Материал корпуса — высокопрочный чугун EN-JL 1030,
- Материал внутренних элементов — латунь CW 614N и нержавеющая сталь,
- Материал втулки — латунь DZR CW 602N,
- Материал уплотнительных элементов — EPDM,
- Рабочая среда — вода по требованиям VDI 2035,
- Допустимая концентрация водно-гликолевой смеси — до 50%,
- Допустимая концентрация этанольной смеси — до 28%,
- Вес клапана — около 37 кг,
- Количество рабочих ходов поворотного механизма — угол вращения 90,
- Габаритный размер присоединения — DN150 с восемью крепежными отверстиями диаметром 18 мм.
Высокая пропускная способность ESBE 3F150 позволяет использовать клапан в системах, где требуется перемещение значительных объемов теплоносителя. Значение Kvs 400 м3/ч обеспечивает эффективную работу при минимизации гидравлических потерь и поддержании стабильного режима циркуляции.
Особенности конструкции
Конструкция ESBE 3F150 основана на принципе поворотного трехходового механизма, который обеспечивает управление направлением и соотношением потоков внутри трубопроводной системы. Корпус клапана изготовлен из чугуна, что обеспечивает высокую механическую прочность и устойчивость к длительным нагрузкам. Внутренний регулирующий элемент перемещается посредством вращения штока, изменяя площадь проходных каналов и позволяя точно корректировать параметры теплоносителя. Клапан может использоваться в двух основных режимах работы. В режиме смешивания два входящих потока объединяются в один выходной поток с заданной температурой. Такой принцип применяется для подготовки теплоносителя в отопительных контурах, системах теплых полов и установках регулирования температуры. В режиме распределения один поток разделяется между двумя направлениями, что позволяет организовать переключение или распределение рабочей среды между различными ветвями системы. Ключевыми особенностями конструкции являются:
- трехходовая поворотная схема с возможностью смешивания и разделения потоков,
- чугунный корпус повышенной прочности для эксплуатации в инженерных системах,
- фланцевое соединение PN6 для надежного монтажа в трубопроводах большого диаметра,
- точная внутренняя геометрия проходных каналов для стабильного регулирования,
- двусторонняя шкала положения регулирующего элемента,
- возможность установки электроприводов ESBE для автоматизированного управления,
- устойчивые к износу материалы внутренних компонентов,
- конструкция с минимизированными внутренними потерями давления,
- возможность применения в отопительных и охлаждающих системах с различными гидравлическими схемами.
Работа клапана может выполняться вручную при помощи регулирующего механизма или автоматически при использовании совместимого привода. Автоматическое управление позволяет интегрировать устройство в системы регулирования температуры и поддерживать заданные параметры теплоносителя.
Области применения
ESBE 3F150 используется в инженерных системах, где требуется управление потоками жидкости большого объема. Ниже представлены основные направления эксплуатации оборудования:
- Системы центрального отопления зданий и промышленных объектов,
- Котельные установки с контурами приготовления теплоносителя,
- Тепловые пункты и станции распределения энергии,
- Системы водяного охлаждения оборудования,
- Промышленные гидравлические контуры,
- Системы радиаторного отопления,
- Контуры напольного отопления большой площади,
- Установки регулирования температуры теплообменников,
- Системы с автоматическим контролем параметров теплоносителя,
- Инженерные сети коммерческих и производственных сооружений.
Благодаря DN150 и высокой пропускной способности клапан подходит для применения в масштабных системах, где необходима надежная регулировка движения теплоносителя между несколькими направлениями трубопровода.
Таким образом, ESBE 3F150 является надежным трехходовым регулирующим клапаном для систем с большим расходом теплоносителя. Конструкция устройства обеспечивает эффективное управление потоками, высокую механическую прочность и стабильную работу в условиях длительной эксплуатации. Технические параметры модели позволяют использовать ее в промышленных, коммерческих и инженерных системах различного масштаба. Компания «Олниса» предлагает поставку промышленного оборудования ESBE и других технических решений для предприятий и объектов инфраструктуры. В каталоге компании представлены современные компоненты для создания надежных инженерных систем с высокими эксплуатационными характеристиками. «Олниса» обеспечивает поставку качественного промышленного оборудования от ведущих производителей.
