Трехходовой клапан ESBE 12520200 — стабильная работа и надежное регулирование

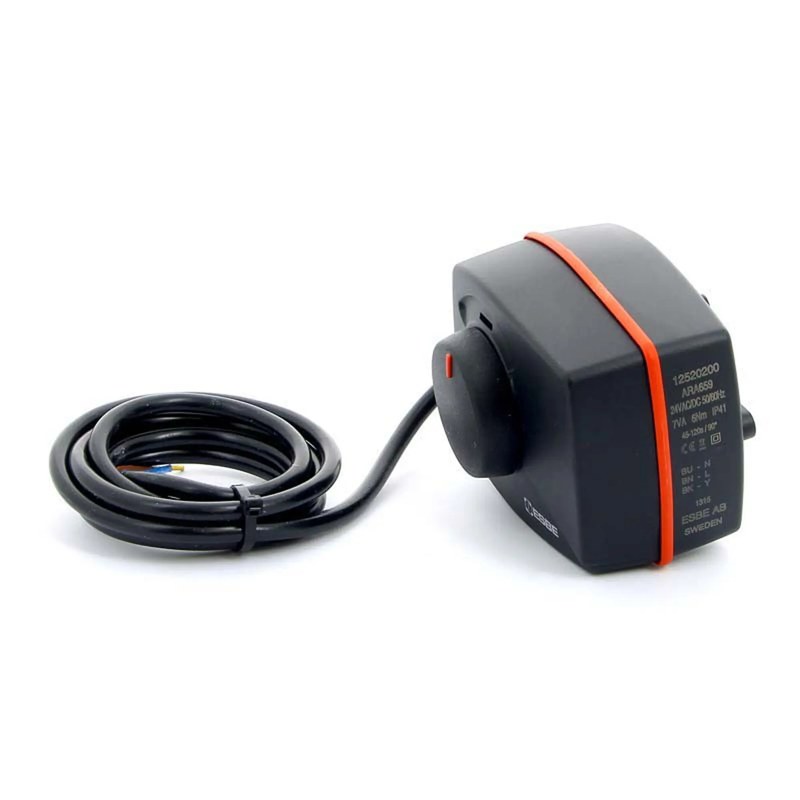

Автоматизация систем отопления, охлаждения и технологических контуров требует применения исполнительных устройств, способных точно изменять положение регулирующей арматуры в зависимости от управляющего сигнала. Привод ESBE ARA659 с обозначением 12520200 относится к серии ARA600 и предназначен для моторизации поворотных смесительных клапанов, обеспечивая плавное изменение положения рабочего механизма с высокой точностью регулирования. Устройство используется совместно с клапанами ESBE серий VRG, VRB и другими совместимыми исполнениями, где требуется стабильное управление потоками теплоносителя.
Технические характеристики
Основные параметры ESBE ARA659 12520200 определяют возможности применения устройства в автоматизированных инженерных системах. Ключевыми характеристиками являются следующие технические показатели:
- Напряжение питания — 24 ±10 % В AC/DC, частота при переменном токе 50/60 Гц,
- Потребляемая мощность в рабочем режиме — 5 Вт при питании переменным током и 2,5 Вт при питании постоянным током,
- Расчетная мощность — 8 ВА для переменного тока и 4 ВА для постоянного тока,
- Максимальный крутящий момент выходного механизма — 6 Н·м,
- Время поворота на угол 90 — 45 или 120 секунд,
- Диапазон управляющих сигналов — 0–10 В, 2–10 В, 0–20 мА, 4–20 мА,
- Угол рабочего перемещения — 90,
- Степень защиты корпуса — IP41,
- Класс электрической защиты — II,
- Диапазон температуры окружающей среды — от -5 C до +55 C,
- Масса устройства — около 0,4 кг,
- Длина присоединительного кабеля — 1,5 м,
- Номинальная нагрузка дополнительного выключателя — 6(3) А при 24 В AC/DC.
Принцип управления привода основан на пропорциональном позиционировании. Электронная система принимает аналоговый сигнал от контроллера и изменяет положение выходного механизма в соответствии с заданным значением. Благодаря такому принципу обеспечивается плавное открытие или закрытие смесительного клапана без резких переходов, что позволяет поддерживать стабильные параметры рабочей среды.
Особенности конструкции устройств

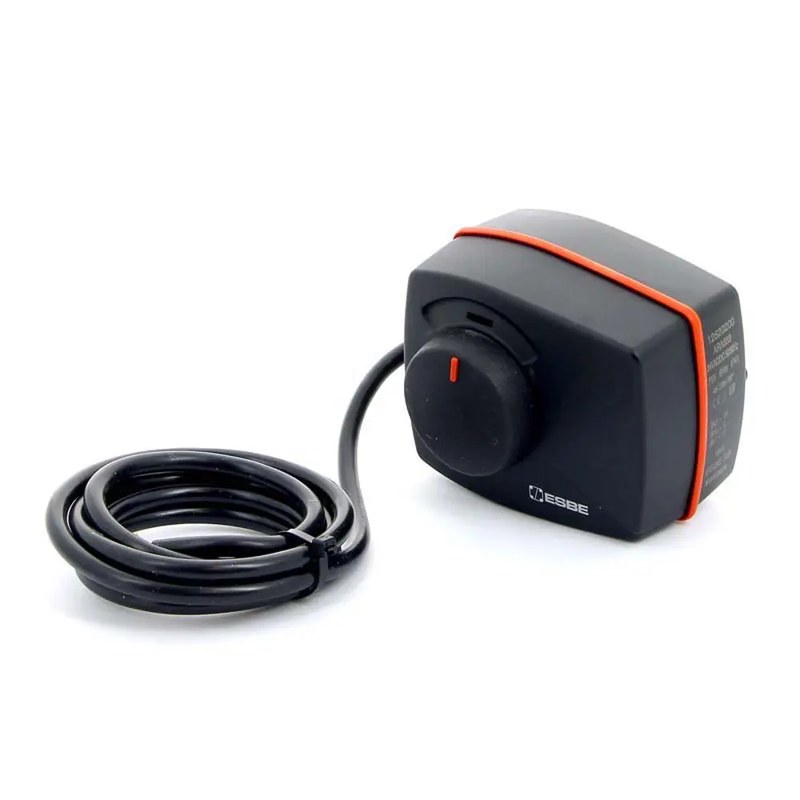

ESBE ARA659 12520200 выполнен в компактном корпусе, внутри которого размещены электродвигатель, передаточный механизм и элементы управления положением. Конструкция рассчитана на длительную эксплуатацию в составе систем автоматического регулирования, где требуется постоянное изменение положения клапана. К основным конструктивным особенностям относятся:
- электромеханический привод с пропорциональным управлением положением,
- редукторный механизм передачи вращения с рабочим моментом 6 Н·м,
- поворотный выходной вал с диапазоном перемещения 90,
- ручной режим управления с помощью механизма разблокировки,
- совместимость с монтажными комплектами для клапанов ESBE различных серий,
- возможность установки дополнительного вспомогательного переключателя,
- компактный корпус с защитой IP41,
- конструкция с низким уровнем шума при работе,
- фиксированное соединение с клапаном через адаптерный комплект.
Механизм ручного управления позволяет выполнять настройку положения клапана без использования электрического привода. Это повышает удобство эксплуатации оборудования при проведении технических операций. Электронная часть устройства обеспечивает преобразование управляющего сигнала в точное перемещение исполнительного механизма, благодаря чему привод подходит для систем с автоматическим поддержанием температуры и распределением потоков. Привод устанавливается на поворотные смесительные клапаны через специальные адаптеры. Конструкция интерфейса между приводом и клапаном обеспечивает надежную фиксацию и передачу крутящего момента без потери точности регулирования. Серия ARA600 применяется с клапанами ESBE VRG, VRB, VRH и другими совместимыми моделями.
Области применения
Благодаря сочетанию компактных размеров, точного управления и устойчивой конструкции привод ESBE ARA659 12520200 применяется в различных инженерных системах. Основными направлениями использования являются:
- системы отопления зданий и сооружений,
- узлы смешения теплоносителя,
- контуры напольного отопления,
- системы охлаждения и климатического оборудования,
- автоматизированные тепловые пункты,
- промышленные установки регулирования температуры,
- технологические системы с управляемым распределением потоков,
- оборудование с трехходовыми и четырехходовыми смесительными клапанами.
В таких системах привод выполняет функцию исполнительного элемента, который изменяет положение клапана в соответствии с сигналами автоматического управления. Пропорциональный режим позволяет получать промежуточные положения регулирования, что особенно важно для процессов, где требуется плавное изменение температуры или расхода рабочей среды.
Таким образом, ESBE ARA659 12520200 представляет собой современный исполнительный привод для точного управления поворотными смесительными клапанами. Сочетание пропорционального принципа регулирования, рабочего момента 6 Н·м, питания 24 В AC/DC и надежной механической конструкции делает устройство эффективным элементом систем автоматизации отопления, охлаждения и технологических процессов. Компания «Олниса» осуществляет поставку промышленного оборудования ESBE и других ведущих производителей для инженерных и производственных объектов. В ассортименте компании представлены современные технические решения, предназначенные для построения надежных систем управления и регулирования. «Олниса» обеспечивает поставку качественного промышленного оборудования с необходимыми характеристиками для различных сфер применения.
