Трехфазный регистратор Fluke 1735 — анализ электрической нагрузки и качества энергоснабжения

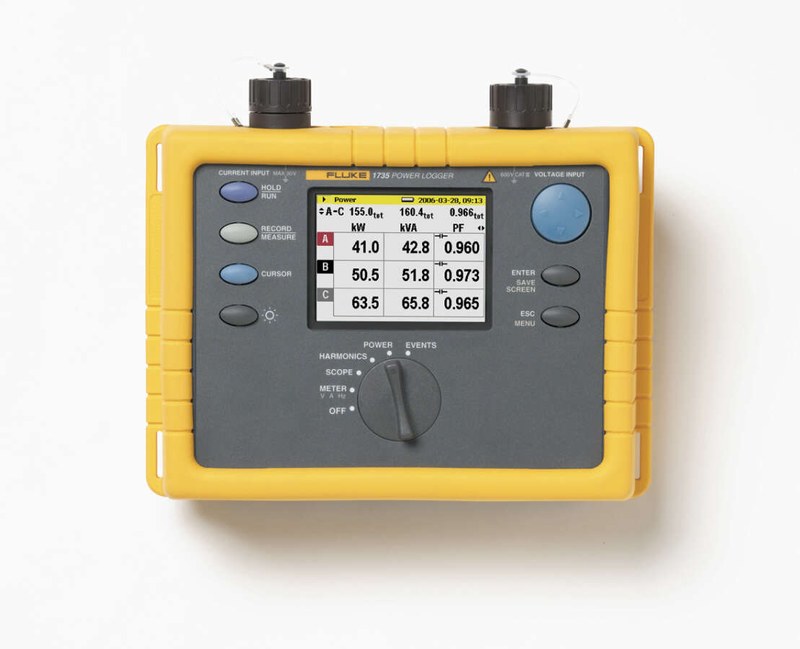

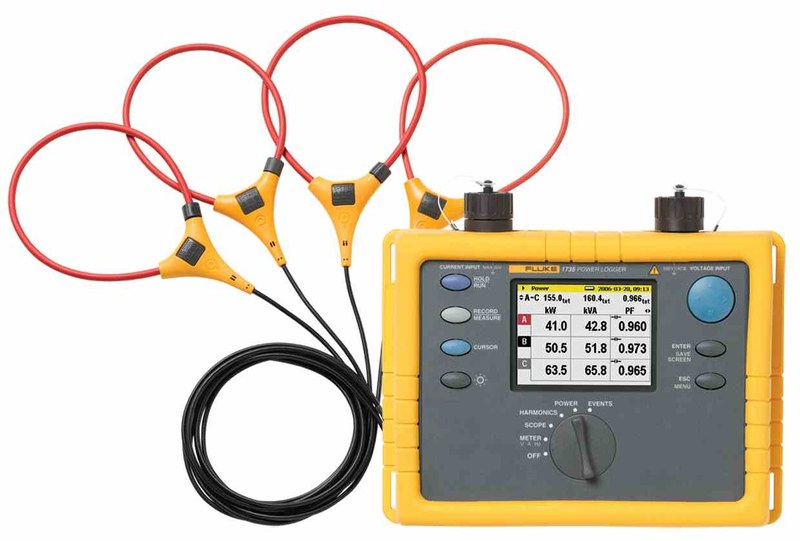

Однократное измерение электрического тока не позволяет установить, как изменяется потребление энергии в течение производственной смены. Для исследования таких процессов применяются специализированные регистраторы, способные сохранять значения электрических параметров на протяжении заданного периода. Fluke 1735 — трехфазный регистратор мощности и качества электроэнергии. Прибор используется для наблюдения за нагрузками, определения параметров энергопотребления и обнаружения нарушений электроснабжения. Модель оснащается гибкими токовыми преобразователями, позволяющими исследовать крупные проводники без разрыва силовой цепи.

Технические характеристики

Основные параметры Fluke 1735:

• производитель — Fluke,
• категория — трехфазный регистратор электроэнергии,
• модель — 1735,
• тип исследуемых сетей — однофазные и трехфазные,
• максимальный диапазон напряжения между фазами — до 830 В,
• диапазоны тока с гибкими датчиками — 15, 150 и 3000 А,
• измерение активной мощности — предусмотрено,
• измерение реактивной мощности — предусмотрено,
• измерение полной мощности — предусмотрено,
• анализ гармоник — до 50-го порядка,
• регистрация изменений напряжения — предусмотрена,
• длительная запись электрических параметров — предусмотрена,
• программное обеспечение — Power Log.

Организация регистрации

Прибор использует несколько измерительных каналов напряжения и внешние датчики тока. Полученные сигналы поступают в электронный вычислительный блок. Система определяет действующие значения электрических величин, после чего рассчитывает активную, реактивную и полную мощность. При продолжительной регистрации результаты сохраняются с временной привязкой. Это позволяет сопоставлять изменения нагрузки с последовательностью работы технологических агрегатов. Функция контроля гармоник используется для обнаружения искажений, создаваемых нелинейными потребителями. Анализ подобных составляющих помогает оценивать особенности питания преобразовательных устройств. Программное обеспечение Power Log предназначено для обработки результатов и представления измерений в графической форме.

Области применения

Fluke 1735 используется в энергетической инфраструктуре:

• трехфазные распределительные сети,
• производственные линии,
• электроприводы,
• насосные станции,
• вентиляционные агрегаты,
• промышленные компрессоры,
• энергетические обследования,
• электрические шкафы,
• исследование пиковых нагрузок,
• анализ качества питающего напряжения.

Компания «Олниса» осуществляет поставки регистраторов электроэнергии Fluke для промышленных предприятий. В ассортимент входят приборы контроля электрических нагрузок, устройства исследования качества питания и измерительное оборудование энергетических систем. Fluke 1735 применяется при наблюдении за изменением мощности и энергопотребления. Компания «Олниса» поставляет профессиональную электрическую измерительную аппаратуру для производственных и энергетических объектов.

Преимущества

Основные эксплуатационные достоинства:

• возможность длительного мониторинга,
• одновременное исследование нескольких фаз,
• измерение различных составляющих мощности,
• определение гармонических искажений,
• удобство работы с гибкими токовыми датчиками,
• регистрация изменений напряжения,
• возможность анализа пиковых нагрузок,
• сохранение результатов,
• программная обработка измерений.

Таким образом, Fluke 1735 представляет собой трехфазный регистратор электрических параметров, предназначенный для исследования нагрузок, качества напряжения и энергопотребления. Прибор позволяет наблюдать изменения электрических величин в течение продолжительного времени. Компания «Олниса» поставляет регистраторы Fluke для промышленной энергетики. Оборудование контроля электроснабжения входит в ассортимент компании.
