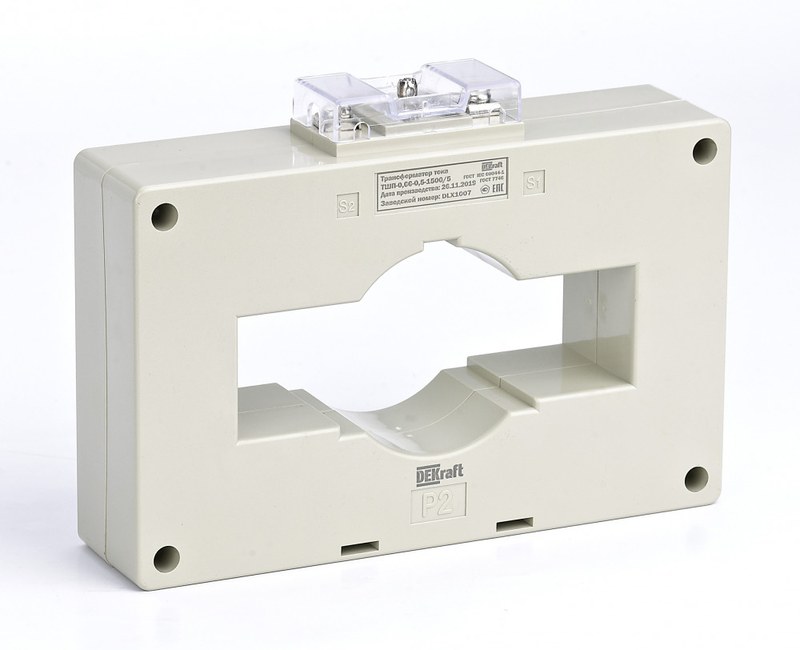

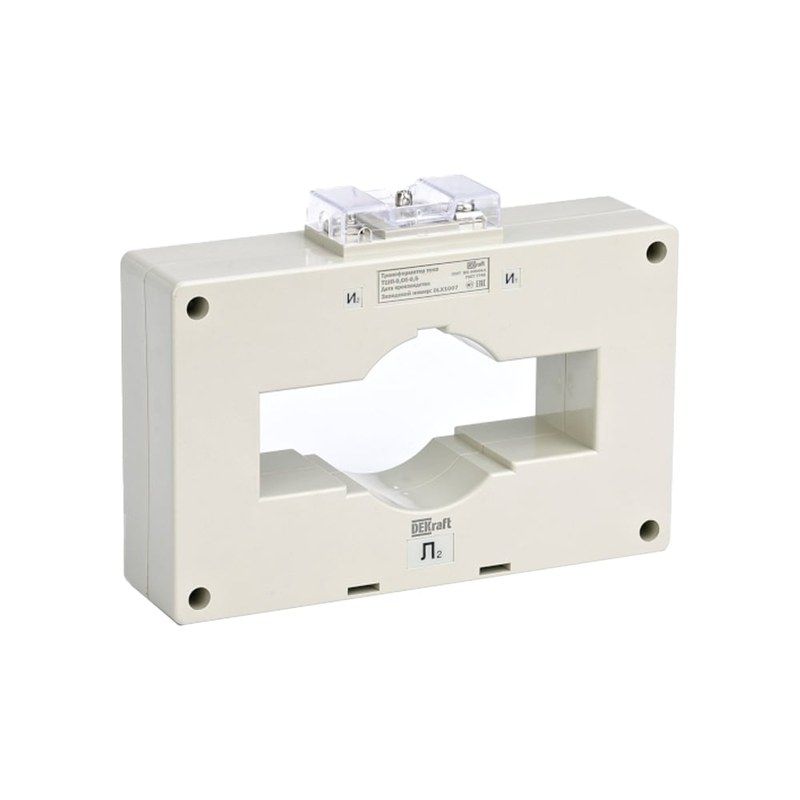

Трансформатор тока DEKraft ТШП-0,66 50128DEK 3000/5 А для коммерческого учета электроэнергии

Непосредственное подключение измерительного прибора к силовой цепи с током в несколько тысяч ампер технически нецелесообразно. Для передачи измерительной информации в безопасном и стандартизированном диапазоне применяют трансформаторы тока. DEKraft ТШП-0,66-120-0,5S-3000/5 50128DEK преобразует первичный ток до 3000 А во вторичный сигнал 5 А, пригодный для счетчиков, измерительных приборов и систем контроля.

Технические характеристики

Параметры модели ориентированы на измерение больших токов в низковольтных распределительных установках. Основные характеристики исполнения приведены ниже:

• производитель — DEKraft,
• категория — измерительный трансформатор тока,
• серия — ТШП-0,66,
• исполнение — ТШП-0,66-120-0,5S-3000/5,
• артикул — 50128DEK,
• номинальный первичный ток — 3000 А,
• номинальный вторичный ток — 5 А,
• коэффициент трансформации — 3000/5,
• класс точности — 0,5S,
• номинальная вторичная нагрузка — 20 ВА,
• номинальное напряжение — 0,66 кВ,
• наибольшее рабочее напряжение — 0,72 кВ,
• номинальная частота — 50 Гц,
• номинальный коэффициент безопасности приборов — 5,
• габарит исполнения — 120,
• диаметр проходного окна — 120 мм,
• допустимый размер шины — 120 × 25 мм или 80 × 30 мм,
• материал вторичной обмотки — медь,
• климатическое исполнение — УХЛ3,
• назначение класса 0,5S — коммерческий учет электроэнергии,
• межповерочный интервал — 4 года.

Особенности конструкции устройств

В ТШП-0,66 отсутствует собственный первичный провод в привычном виде. Его роль выполняет силовая шина, проходящая через центральное окно корпуса. Когда по ней течет переменный ток, вокруг проводника возникает магнитный поток. Магнитопровод трансформатора воспринимает его, а вторичная обмотка формирует пропорционально уменьшенный ток для подключенного измерительного оборудования. Для исполнения 50128DEK первичная величина 3000 А преобразуется в стандартные 5 А. Это позволяет отделить чувствительную измерительную аппаратуру от силовой цепи и использовать унифицированные токовые входы счетчиков и приборов контроля. Большое проходное окно диаметром 120 мм рассчитано на мощные токоведущие системы. Через него допускается проводить шину 120 × 25 мм либо 80 × 30 мм. Поэтому трансформатор можно устанавливать непосредственно на силовой проводник без разрыва его конструкции для включения отдельного первичного вывода. Вторичная обмотка выполнена из меди. Производитель отдельно отмечает полностью медное исполнение как средство снижения потерь мощности и получения стабильных электрических характеристик. Корпус изготовлен из огнестойкого материала, что важно для оборудования, устанавливаемого внутри силового распределительного щита. Класс точности 0,5S обеспечивает повышенные метрологические характеристики, включая работу при токах ниже номинального значения. Именно поэтому такое исполнение применяется в коммерческом учете, где значение имеет корректность измерений не только при максимальной загрузке объекта. Конструкция также предусматривает защиту от несанкционированного доступа к вторичным цепям. Каждая единица серии проходит первичную поверку, а результаты вносятся в информационный фонд поверенных средств измерений.

Области применения

Исполнение 3000/5 рассчитано на мощные низковольтные распределительные цепи. Основными направлениями применения являются:

• главные распределительные щиты,
• вводно-распределительные устройства,
• коммерческий учет электроэнергии,
• силовые шкафы промышленных предприятий,
• распределительные установки крупных зданий,
• низковольтные комплектные устройства,
• системы диспетчерского контроля тока,
• измерительные цепи трансформаторных подстанций,
• системы сигнализации и управления,
• электрические установки с токами до нескольких тысяч ампер.

Компания «Олниса» поставляет низковольтное и контрольно-измерительное оборудование, включая DEKraft ТШП-0,66 50128DEK. Доступны технические консультации по коэффициенту трансформации, классу точности и параметрам конкретного исполнения. Оперативная доставка оборудования осуществляется по России для промышленных предприятий, распределительных объектов, коммерческой недвижимости и энергетической инфраструктуры.

Преимущества

Практические достоинства модели связаны с точным измерением больших токов и удобной установкой на мощные шинные системы. Ключевыми преимуществами являются:

• преобразование большого первичного тока в стандартный измерительный сигнал,
• класс точности для коммерческого учета,
• увеличенное проходное окно,
• возможность установки на крупные силовые шины,
• полностью медная вторичная обмотка,
• низкие потери в измерительном тракте,
• огнестойкое исполнение корпуса,
• защита измерительной цепи от прямого воздействия силового тока,
• первичная поверка каждого изделия,
• длительный межповерочный интервал.

Таким образом, DEKraft ТШП-0,66-120-0,5S-3000/5 50128DEK предназначен для измерительных систем, работающих с силовыми цепями большой мощности. Коэффициент 3000/5 позволяет передать информацию о значительном первичном токе на стандартный пятиамперный вход измерительного оборудования, а класс 0,5S делает исполнение пригодным для задач коммерческого учета. Габарит 120, вторичная нагрузка 20 ВА и возможность размещения на массивных шинах делают эту модификацию подходящей для ГРЩ, ВРУ и промышленных распределительных узлов с высокой токовой нагрузкой.
