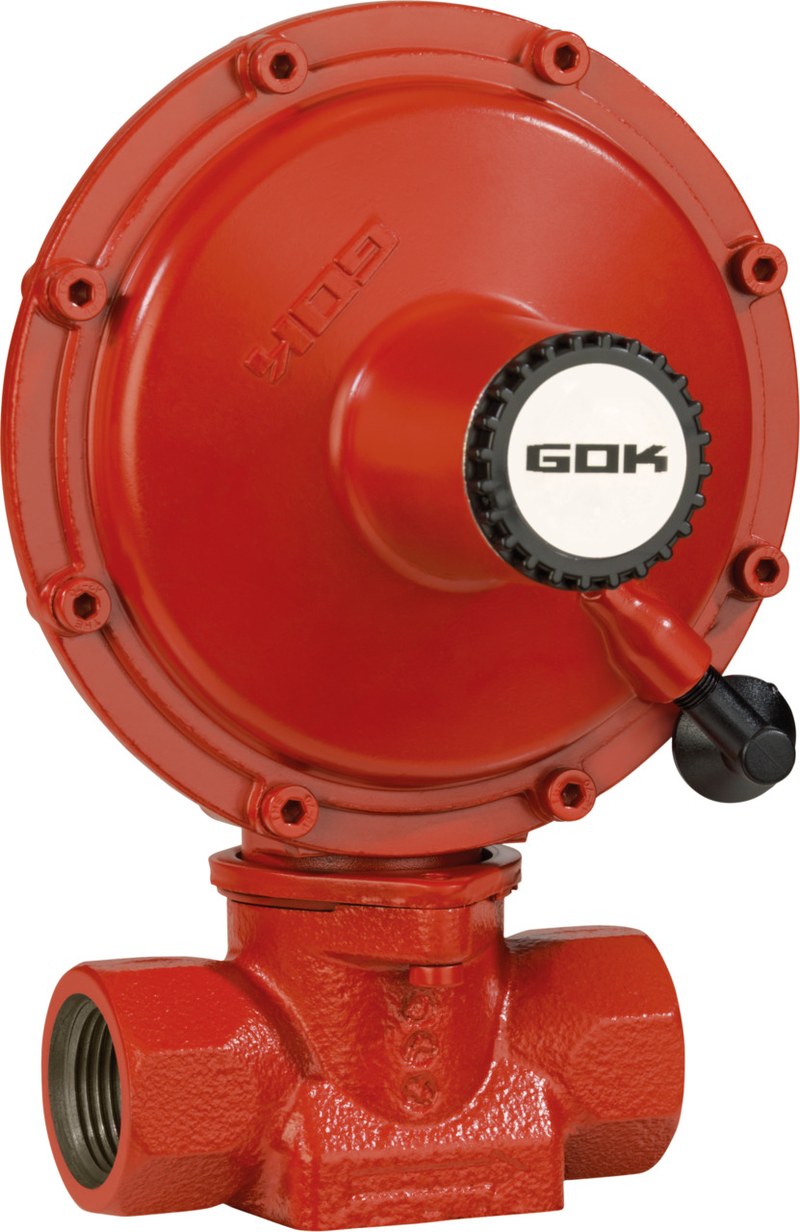

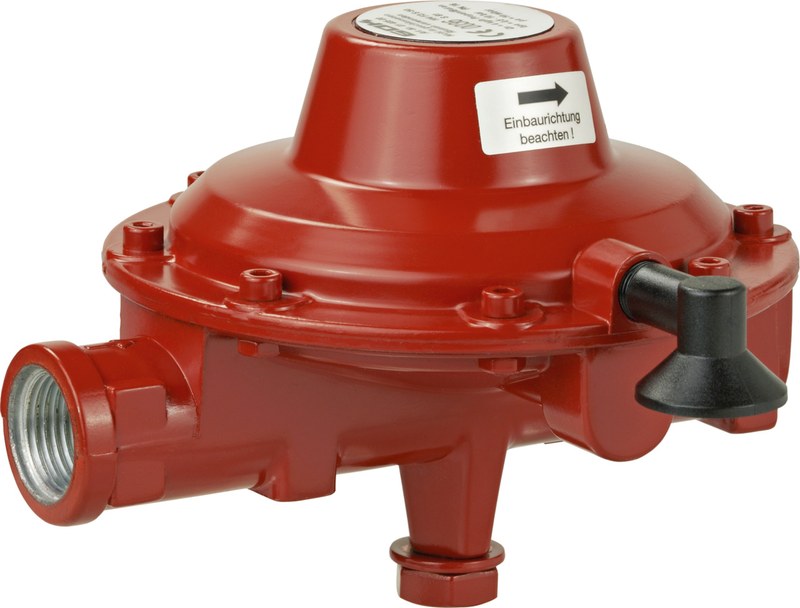

Регулятор давления газа GOK NDR 0515 5164100 — стабильная подача СУГ для мощных установок

В стационарной газовой системе необходимо не просто снизить давление после резервуара, но и удерживать его на заданном уровне при заметном изменении расхода. GOK NDR 0515 5164100 предназначен для таких задач и работает как низконапорная ступень в установках на сжиженном углеводородном газе. Модель преобразует входное давление 0,5–2,5 бар в рабочее значение 50 мбар и рассчитана на значительно больший расход, чем компактные баллонные регуляторы. Исполнение применяется перед вводом газовой линии в здание и ориентировано на стационарные системы с высокой потребностью в газе.

Технические характеристики

Параметры NDR 0515 соответствуют эксплуатации в высокопроизводительных системах СУГ. Основные характеристики исполнения приведены ниже:

• производитель — GOK,
• тип устройства — низконапорный регулятор газа,
• серия — NDR 0515,
• артикул — 5164100,
• рабочая среда — сжиженный углеводородный газ,
• выходное давление — 50 мбар,
• диапазон производительности — 20–60 кг/ч,
• максимально допустимое давление PS — 16 бар,
• диапазон входного давления — 0,5–2,5 бар,
• входное присоединение — внутренняя резьба G 1,
• выходное присоединение — внутренняя резьба G 1,
• подключение линии сброса — внутренняя резьба G 1/8,
• предохранительный сбросной клапан PRV — предусмотрен,
• защита от проникновения насекомых — предусмотрена,
• назначение монтажа — установка в системе СУГ перед вводом трубопровода в здание,
• исполнение — стационарное,
• номинальный расход для связанного исполнения 01 319 00 при входе 0,5 бар — 16 кг/ч,
• номинальный расход для связанного исполнения 01 319 00 при входе 1,2 бар — 24 кг/ч,
• сертификация — EU type examination по требованиям оборудования под давлением.

Особенности конструкции устройств

Принцип работы NDR 0515 основан на механическом регулировании давления посредством чувствительного мембранного узла и клапанного механизма. Когда давление после регулятора уменьшается из-за роста расхода газа, регулирующий элемент увеличивает проходное сечение. При восстановлении заданного давления клапан перемещается в обратном направлении, ограничивая поступление среды. Такой способ регулирования позволяет автоматически согласовывать подачу с текущим потреблением без внешнего электропитания или электронного управляющего сигнала. Для стационарной системы это особенно важно, поскольку газовый поток может заметно меняться при включении и отключении отдельных потребителей. В конструкцию включён предохранительный сбросной клапан PRV. Его задача состоит в ограничении недопустимого повышения давления на стороне выхода посредством контролируемого сброса газа при соответствующих условиях. Для присоединения отводящей линии предусмотрена отдельная внутренняя резьба G 1/8. Еще одна конструктивная особенность — устройство защиты от проникновения насекомых. Для регулятора, устанавливаемого возле наружного участка газовой системы, такая деталь имеет практическое значение: она снижает вероятность загрязнения функциональных отверстий и нарушения нормальной работы механизма.

Области применения

Высокая пропускная способность позволяет использовать регулятор в газовых установках с несколькими потребителями. Основные направления применения включают:

• стационарные системы сжиженного газа,
• газоснабжение производственных объектов,
• котельные установки на СУГ,
• системы питания газовых теплогенераторов,
• технологическое газовое оборудование,
• групповые газобаллонные установки,
• наружные участки газоснабжения зданий,
• системы с несколькими параллельно работающими потребителями,
• промышленные и коммерческие газовые установки,
• объекты с рабочим давлением потребителей 50 мбар.

Компания «Олниса» поставляет промышленную газовую арматуру, включая регулятор давления GOK NDR 0515 5164100. Заказчикам доступны технические консультации по рабочему давлению, пропускной способности, резьбовым подключениям и эксплуатационным характеристикам оборудования. Оперативная доставка осуществляется по России для производственных предприятий, инженерных организаций, котельных и других объектов, использующих системы газоснабжения.

Преимущества

Практические достоинства NDR 0515 связаны с его применением в мощных стационарных системах. Ключевыми преимуществами являются:

• стабилизация давления при изменяющемся расходе газа,
• высокая пропускная способность для групповых потребителей,
• работа без отдельного источника электропитания,
• предохранительный сброс избыточного давления,
• отдельное подключение для линии PRV,
• прочная трубопроводная схема с соединениями G 1,
• пригодность для наружного участка газовой установки,
• защита функциональных элементов от проникновения насекомых,
• применимость в системах промышленного масштаба,
• удобство включения в стационарные сети СУГ.

Таким образом, GOK NDR 0515 5164100 — низконапорный регулятор для газовых систем, где требуется поддерживать 50 мбар при значительном расходе сжиженного газа. Производительность 20–60 кг/ч отличает его от компактных баллонных моделей и позволяет применять устройство в установках с несколькими потребителями или оборудованием большой тепловой мощности. Наличие PRV, отдельного подключения сбросной линии и защиты от насекомых дополняет базовую функцию регулирования и делает устройство ориентированным на стационарную эксплуатацию.
