Токовые клещи-мультиметр Fluke — точные измерения без разрыва электрической цепи

Токовые клещи-мультиметры Fluke относятся к переносным электроизмерительным приборам, совмещающим бесконтактное измерение тока с функциями цифрового мультиметра. Их инженерная ценность состоит в возможности контролировать токовую нагрузку без разрыва электрической цепи: проводник размещается внутри магнитопровода клещей, а измерительный узел преобразует создаваемое током магнитное поле в электрический сигнал. Такое решение удобно при обслуживании щитов, электродвигателей, силовых линий и промышленной автоматики. Приборы Fluke также измеряют напряжение, сопротивление, частоту и другие параметры в производственных сетях.

Принцип измерения тока

Измерительный тракт клещевого мультиметра основан на регистрации магнитного поля вокруг токоведущего проводника. В моделях для переменного тока применяется трансформаторный принцип, при котором разъемный магнитопровод образует измерительный трансформатор. В приборах для постоянного и переменного тока используются датчики Холла или другие магниточувствительные элементы. Электронная схема преобразует сигнал и выводит результат на дисплей. Основные особенности метода:

• измерение без электрического разрыва контролируемой цепи,
• охват одного проводника внутри раскрывающихся губок,
• исключение прямого последовательного включения прибора с нагрузкой,
• возможность контроля токов высокой величины,
• зависимость точности от положения проводника в окне клещей,
• недопустимость одновременного охвата фазного и обратного проводников при измерении нагрузки.

Технические характеристики и измерительные функции

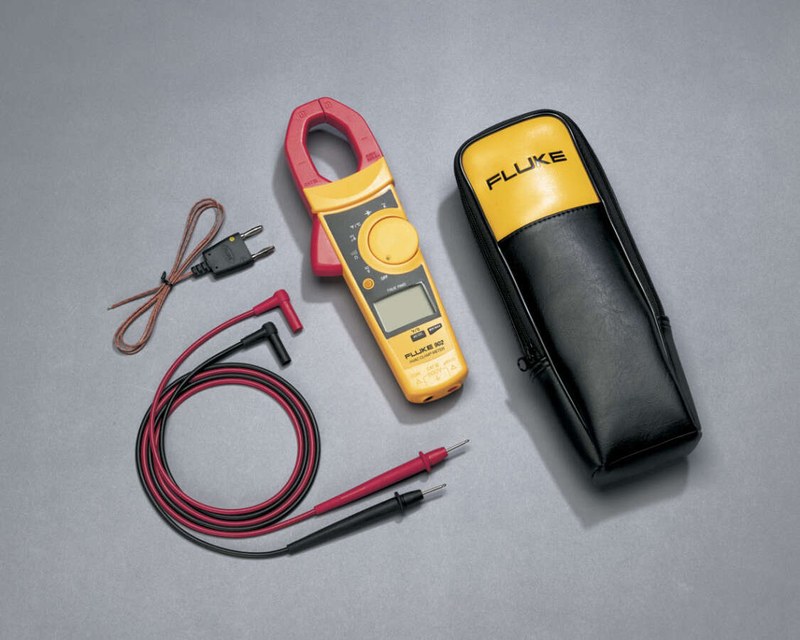

Конкретные пределы зависят от модели, однако профессиональные токовые клещи Fluke обычно имеют отдельный клещевой канал и измерительные входы для щупов. Это позволяет одним прибором контролировать ток и другие параметры цепи. Существенны диапазон, разрешение, погрешность и категория перенапряжения. К типовым функциям относятся:

• переменный ток через клещевой датчик,
• постоянный ток в моделях с соответствующим измерительным трактом,
• переменное и постоянное напряжение через входы прибора,
• сопротивление электрических цепей,
• проверка целостности с акустической индикацией,
• частота электрического сигнала,
• пусковой ток в поддерживающих эту функцию моделях,
• измерение емкости или температуры в отдельных исполнениях.

Для несинусоидальных сигналов применяют вычисление истинного среднеквадратического значения True RMS. Такая обработка важна при контроле приводов, импульсных источников питания и других нелинейных нагрузок. Усредняющее измерение в таких цепях может давать заметную ошибку.

Конструктивные особенности

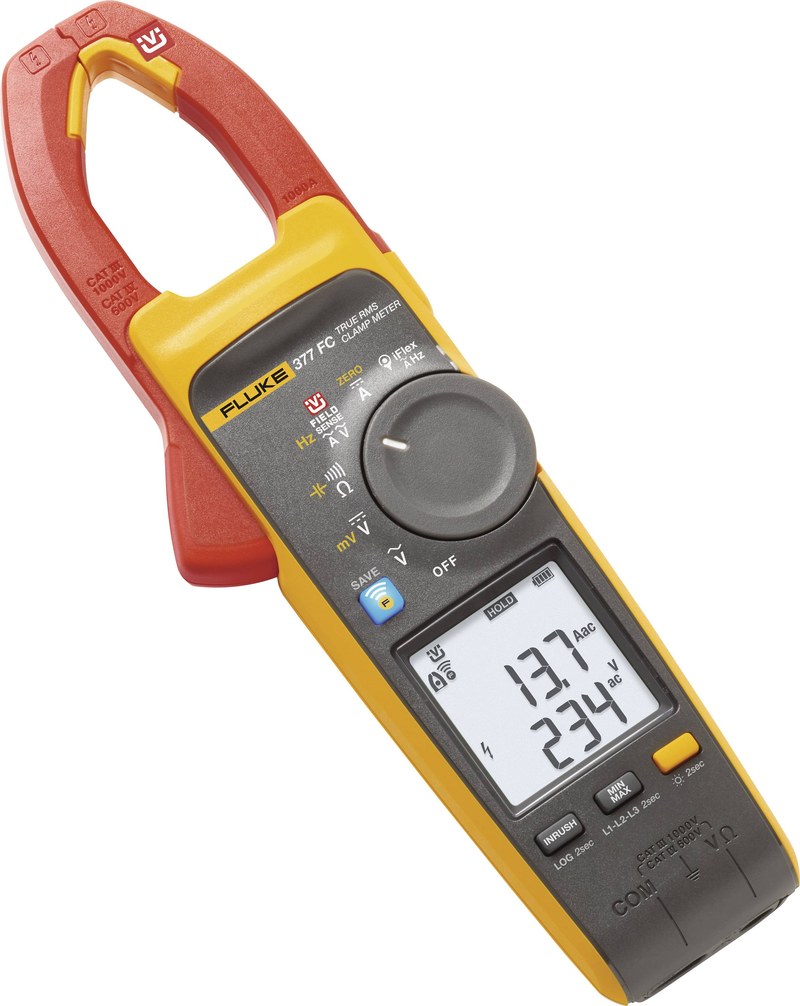

Клещевой узел выполнен в виде разъемного магнитопровода с подпружиненным механизмом. Рабочие поверхности губок должны замыкаться без загрязнений и механических препятствий, поскольку воздушный зазор влияет на магнитную цепь и стабильность показаний. Корпус объединяет селектор режимов, дисплей, клавиши и входные гнезда. Компоновка рассчитана на управление одной рукой. К конструктивным элементам относятся:

• разъемные измерительные губки,
• рычаг открытия магнитопровода,
• жидкокристаллический дисплей,
• поворотный селектор режимов,
• защищенные входные разъемы для щупов,
• электронная схема обработки и защиты входов,
• автономное питание,
• корпус с изоляционными зонами и барьером безопасного хвата.

Учитывают допустимый диаметр проводника и электрическую категорию прибора. Категории CAT III и CAT IV определяют допустимые условия работы и стойкость к импульсным перенапряжениям.

Функциональные возможности

Клещевой мультиметр позволяет выполнять первичную диагностику силовых цепей без постоянной смены измерительного прибора. Ток определяется без разрыва соединений, а напряжение и сопротивление — контактно. Это удобно при поиске перегрузки, перекоса фаз и неисправностей электропривода. Практические возможности:

• сокращение времени токовых измерений,
• снижение необходимости разбирать силовую цепь,
• совмещение нескольких измерительных функций в одном корпусе,
• контроль токов в распределительных шкафах,
• анализ нагрузки при работающем оборудовании,
• применение для профилактического обслуживания и поиска неисправностей.

Области применения

Токовые клещи-мультиметры Fluke используют при эксплуатации низковольтных распределительных систем, проверке электродвигателей, насосных агрегатов, вентиляторов, нагревателей, компрессоров, шкафов управления и преобразовательной техники. Приборы применяют для сравнения токов по фазам, контроля загрузки линии и проверки напряжения питания. Также они позволяют выявлять участки с повышенным током и контролировать отдельные потребители.

Таким образом, токовые клещи-мультиметры Fluke представляют собой универсальный класс переносных приборов для измерения тока без разрыва цепи и контроля основных электрических величин. Они применяются при диагностике силовых установок и работающего оборудования. Достоверность результата зависит от правильного выбора функции, соблюдения допустимых диапазонов, корректного размещения проводника в окне клещей и учета категории электрической безопасности. Компания «Олниса» осуществляет поставку токовых клещей-мультиметров Fluke и другого промышленного электроизмерительного оборудования.
