Точный контакт и контролируемое волновое сопротивление: применение HUBER+SUHNER 92 MBX-50-0-3/111 NM 85025118

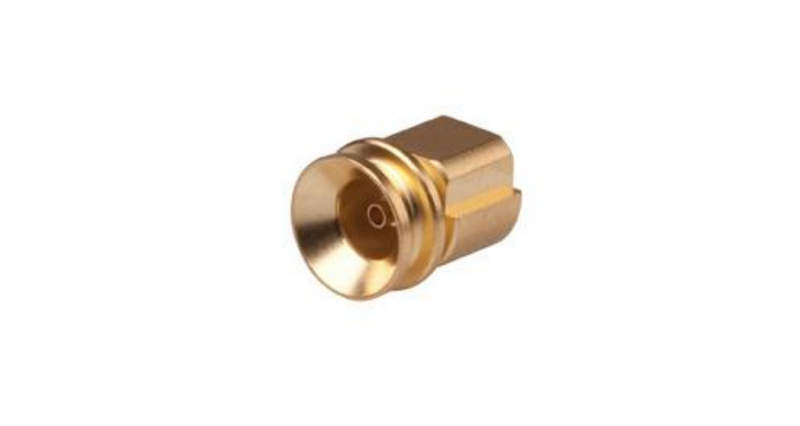

Соединитель HUBER+SUHNER 92 MBX-50-0-3/111 NM представляет собой высокочастотный радиочастотный разъём, разработанный швейцарской компанией Huber+Suhner для применения в условиях, где критичны плотность монтажа, стабильность передачи сигнала и устойчивость к механическим нагрузкам. Данная модель является частью серии MBX — специализированной линейки малогабаритных коаксиальных соединителей с высокой степенью повторяемости характеристик и возможностью многоразового соединения/разъединения без потери качества контакта.
Технические характеристики
Соединитель 92 MBX-50-0-3/111 NM обладает рядом чётко регламентированных технических показателей, определяющих его применимость в сложных условиях:
- Частотный диапазон работы: от 0 ГГц до 6 ГГц;
- Импеданс: 50 Ом, стандартный показатель для коаксиальных систем связи;
- Тип разъема: MBX штекер (male), исполнение "straight" (прямой), с фиксированной геометрией центрального контакта;
- Тип подключения: безрезьбовой push-on, обеспечивающий быстрое соединение без необходимости закручивания, удобен в ограниченном пространстве и в многократных операциях монтажа/демонтажа;
- Материал центрального контакта: бериллиевая бронза с золотым покрытием — обеспечивает минимальное сопротивление и высокую стойкость к износу;
- Материал корпуса: латунь с никелированным или серебряным покрытием;
- Изоляционный материал: PTFE (политетрафторэтилен) — обладает низкой диэлектрической проницаемостью и высокой термостойкостью;
- Максимальная рабочая температура: от –40 C до +155 C;
- Разъём в сборе: подходит для кабеля с внешним диаметром до 3 мм;
- Максимальное число циклов соединения/разъединения: до 100 циклов без ухудшения характеристик;
- Соответствие стандартам: IEC 61169‐54, а также специфическим внутренним требованиям Huber+Suhner к линейке MBX.
Преимущества модели
Среди достоинств данной модели можно выделить:
- Прецизионная геометрия и высокая повторяемость параметров от экземпляра к экземпляру;
- Устойчивость к температурным колебаниям и внешним механическим воздействиям;
- Универсальность применения в различных сферах ВЧ-связи и телекоммуникаций;
- Совместимость с серийными кабельными сборками Huber+Suhner;
- Простота и скорость монтажа без применения инструмента;
- Надёжное соединение без люфта и минимальные потери сигнала;
- Соответствие современным отраслевым требованиям по вибростойкости и устойчивости к коррозии.
Конструктивные и эксплуатационные особенности
Принцип действия соединителя MBX основан на высокоточной коаксиальной передаче сигнала, где центральный проводник передаёт полезную информацию, а экран — служит обратной линией и защитой от помех. Благодаря плотному расположению контактов и особой механике push-on соединения, обеспечивается высокая стабильность характеристик даже при многократных подключенияx. Конструкция адаптирована к применению в условиях вибрации, ударных нагрузок и ограниченного пространства. Ключевыми особенностями являются:
- Быстроразъемное соединение без резьбы;
- Компактная форма с прямой геометрией, обеспечивающая плотную установку на печатных платах или в многоканальных системах;
- Повышенная виброустойчивость благодаря прецизионной конструкции центрального контакта;
- Минимальные потери сигнала на высоких частотах за счёт оптимального согласования по импедансу и материалов высокого качества;
- Отсутствие необходимости дополнительной фиксации при монтаже — экономия времени в сборке.
Разъём совместим с кабелями малых диаметров, часто используется в связке с микрокабелями типа SUCOFLEX или MINIBEND от того же производителя, что повышает унификацию оборудования.
Области применения
Соединитель 92 MBX-50-0-3/111 NM используется в системах, где необходимо плотное расположение большого количества радиочастотных каналов и при этом требуется высокая надёжность соединения. К основным направлениям можно отнести:
- Радиочастотные модули и платы приёмопередатчиков;
- Базовые станции сотовой связи (особенно в 4G/5G оборудовании);
- Системы спутниковой связи и радиолокационные комплексы;
- Автоматизированные измерительные стенды;
- Авиационная и военная электроника, в том числе аппаратура РЭБ и связи;
- Железнодорожные системы управления и телекоммуникационные узлы.
Таким образом, соединитель HUBER+SUHNER 92 MBX-50-0-3/111 NM — это пример точного инженерного подхода к созданию радиочастотных компонентов. Надёжность, минимальные потери, удобство монтажа и широкий температурный диапазон делают его востребованным в телекоммуникационных, авиационных и промышленных проектах. Компактное исполнение и модульность позволяют легко интегрировать его в существующие схемы, обеспечивая высокий уровень согласования и стабильности сигнала.
