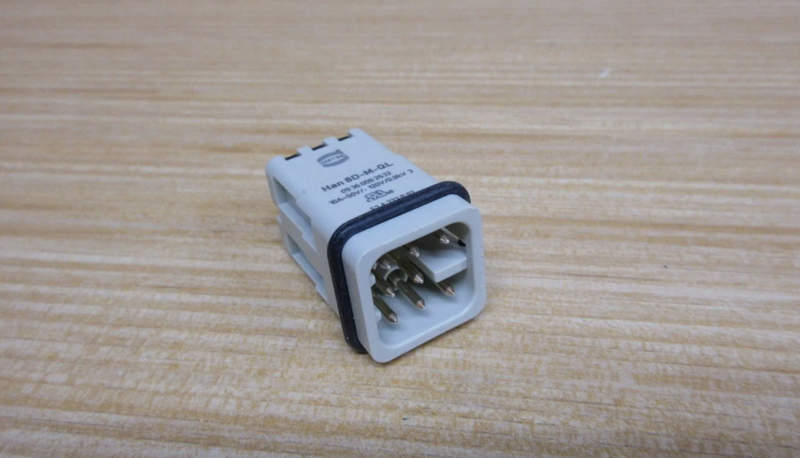

Компактный промышленный разъем HARTING Han-8D-M-QL для оборудования с ограниченным монтажным пространством
Соединители типа Han от компании HARTING давно зарекомендовали себя как одни из наиболее надёжных и универсальных компонентов для создания быстросъёмных электрических соединений в промышленной среде. Модель Han-8D-M-QL представляет собой типовой прямоугольный разъём из семейства Han, разработанный для передачи сигналов и управления в системах автоматизации, станкостроения, транспортной и энергетической отрасли. Особенность исполнения «8D» и обозначения «QL» (Quick Lock) заключается в высокой плотности контактов при упрощённой технологии монтажа без пайки и обжима, что делает данную модель удобной в обслуживании и установке.
Технические характеристики
Соединитель HARTING Han-8D-M-QL обладает следующими техническими характеристиками:
- Количество контактов — 8; это позволяет передавать сигналы или маломощные цепи в компактном исполнении;
- Номинальное напряжение — до 250 В AC/DC (в зависимости от типа используемых контактов и условий изоляции);
- Номинальный ток — до 10 А на контакт при соответствующем сечении провода;
- Тип корпуса — модульное исполнение в виде прямоугольного пластикового/металлического модуля с возможностью установки в стандартные промышленные корпуса Han B;
- Тип фиксации проводника — технология Quick Lock (QL), которая обеспечивает надёжное крепление проводов без необходимости в пайке или обжиме;
- Тип контактов — вставка (insert) с гнёздами или штырями (в зависимости от пола соединителя — male или female);
- Рабочая температура — от −40 до +125 C, что допускает эксплуатацию в условиях мороза или повышенной температуры;
- Класс защиты при установке в герметичный корпус — IP65/IP67, обеспечивающий пыле- и влагозащищённость;
- Диаметр подключаемого провода — от 0,14 до 2,5 мм2 (в зависимости от конфигурации);
- Материал изолятора — термостойкий пластик (поликарбонат или полиамид, не поддерживающий горение);
- Материал контактов — медный сплав с покрытием (чаще всего никель/олово/золото) для улучшения проводимости и коррозионной устойчивости;
- Сопротивление изоляции — ≥106 Ом при испытательных напряжениях;
- Механический ресурс — не менее 500 циклов соединения/разъединения без потери характеристик.
Преимущества соединителя Han-8D-M-QL
Преимущества соединителя Han-8D-M-QL включают следующие ключевые особенности:
- высокая плотность контактов при компактных габаритах;
- надёжное соединение проводов благодаря технологии Quick Lock;
- совместимость с существующими корпусами серии Han B;
- устойчивость к вибрациям и температурным перепадам;
- простой монтаж без пайки и обжима;
- стойкость к агрессивным веществам и влажной среде;
- универсальность применения в различных отраслях;
- длительный срок службы и стабильность характеристик.
Конструктивные и эксплуатационные особенности

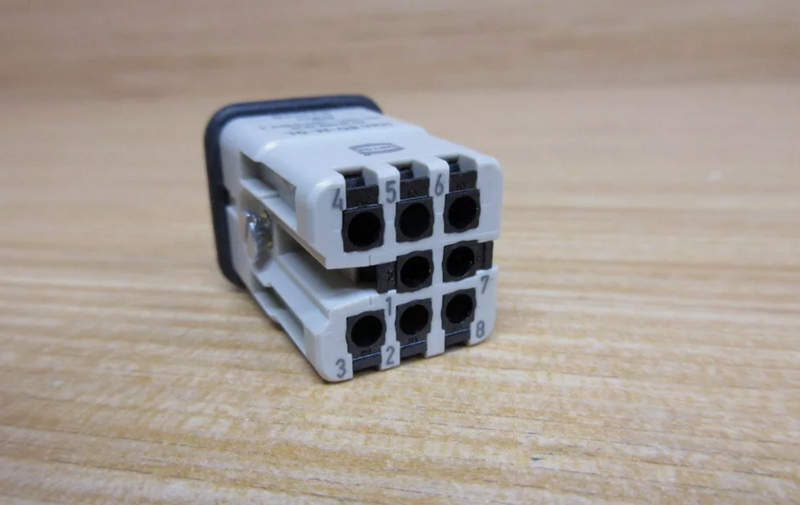

Соединитель Han-8D-M-QL сконструирован таким образом, чтобы обеспечить надёжную работу в условиях высокой плотности монтажа и ограниченного пространства. Вставка на 8 контактов даёт возможность организовать компактную цепь управления, цифровой связи или аналоговых сигналов без необходимости применения массивных многополюсных разъёмов. Благодаря использованию технологии Quick Lock пользователь может быстро подключить провод при помощи отвёртки, не прибегая к специальному оборудованию или инструментам для обжима. Это особенно актуально при выполнении монтажных работ на объектах с ограниченным временем простоя.
Принцип работы системы Quick Lock основан на пружинной фиксации: при вставлении зачищенного провода в контакт и нажатии отвёрткой на механизм зажима, внутренняя пружина захватывает провод и обеспечивает стабильный электрический контакт. Такая система надёжно удерживает провод даже при вибрациях, перепадах температур и механических нагрузках. Дополнительно следует отметить термостойкость изолятора, устойчивость материалов к химически агрессивным средам (масла, смазки, растворители), совместимость вставки с типовыми корпусами HARTING Han B, а также возможность цветовой маркировки отдельных контактов.
Области применения
Соединитель Han-8D-M-QL может использоваться в различных секторах промышленности, в частности:
- на автоматизированных производственных линиях для подключения датчиков, исполнительных механизмов и контроллеров;
- в станкостроении — для разводки управляющих сигналов и питания на модули ЧПУ и панели управления;
- в машиностроении и транспортной отрасли — для надёжного подключения сигнальных цепей в подвижных частях оборудования;
- в энергетике — при создании распределительных модулей и шкафов сбыта;
- в телекоммуникационных и диспетчерских системах;
- в горнодобывающей промышленности — при условии использования в герметичном корпусе с защитой от пыли и влаги;
- в морских и железнодорожных установках, где предъявляются повышенные требования к стойкости к вибрации и воздействию соляных туманов.
Таким образом, соединитель HARTING Han-8D-M-QL — это сбалансированное решение для применения в условиях, где важны компактность, надёжность и простота монтажа. Благодаря применению современных технологий и высокому качеству исполнения, данный тип разъёмов обеспечивает стабильную работу электрических цепей даже в суровых промышленных условиях. Выбор в пользу Han-8D-M-QL — это вклад в надёжность и удобство обслуживания промышленной автоматики, особенно при поддержке дистрибьютора, такого как компания «Олниса».
