Соединители Pulse Electronics JXD1-9015NL для стабильных сетевых и сигнальных соединений в промышленной электронике

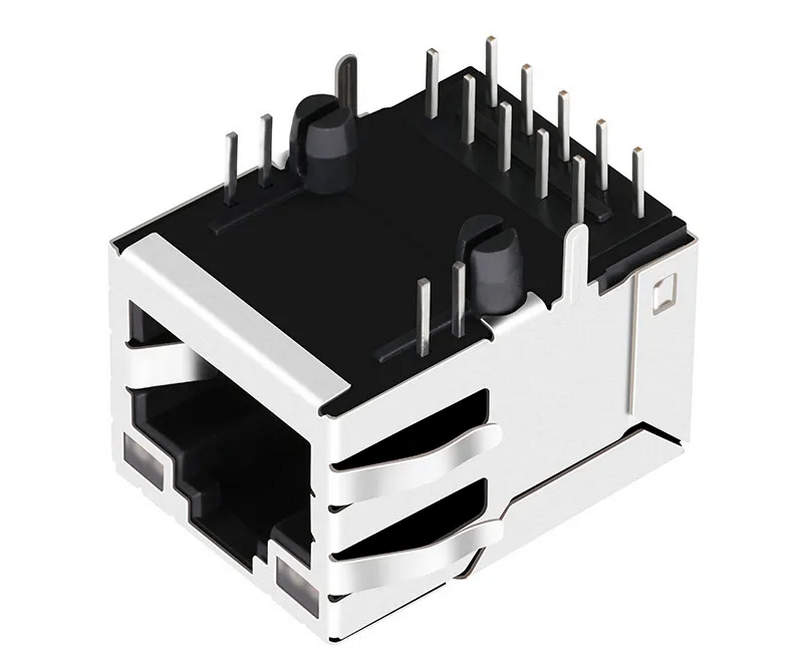

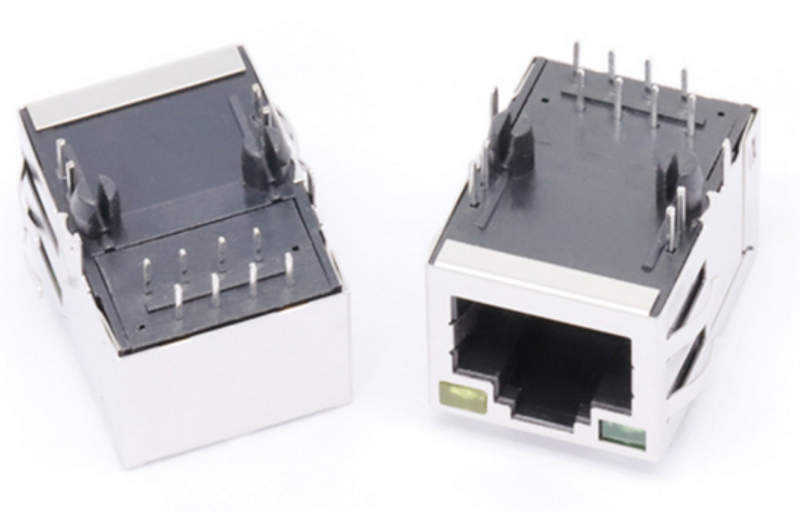

Соединитель Pulse Electronics JXD1-9015NL представляет собой специализированный сетевой разъём RJ45 с интегрированным трансформатором (магнитной изоляцией), предназначенный для применения в устройствах Ethernet-связи. Он относится к категории так называемых «магнетиков» — компонентов, совмещающих функции передачи данных и гальванической развязки в одном корпусе. Такие соединители находят широкое применение в промышленной автоматике, телекоммуникационном оборудовании, сетевых маршрутизаторах, коммутаторах и встраиваемых системах, где важны стабильность сигнала, помехоустойчивость и компактность.

Технические характеристики

Соединитель JXD1-9015NL обладает следующими базовыми характеристиками:

• Форм-фактор: стандартный разъём RJ45, 8P8C, с выводами для пайки на плату (сквозное или SMD-исполнение);
• Интегрированный трансформатор: встроенные трансформаторы согласования и развязки;
• Поддержка стандартов Ethernet: 10BASE-T, 100BASE-TX, 1000BASE-T (Gigabit Ethernet);
• Сопротивление развязки (isolation voltage): до 1500 Vrms (типично) между контактами трансформатора и массой;
• Частотный диапазон: оптимизирован для передачи данных на частотах до 100 МГц и выше;

• Разводка контактов (pinout): полностью соответствует стандарту TIA/EIA-568-B для Ethernet-соединений;
• Интегрированная схема развязки (common mode choke): подавление синфазных помех и минимизация перекрёстных наводок;
• Светодиодные индикаторы: наличие встроенных LED-индикаторов для отображения активности и статуса соединения (опционально);
• Температурный диапазон: от –40 C до +85 C, что делает возможным использование в промышленной среде;
• Корпус: экранированный металлический корпус с заземлением для улучшения электромагнитной совместимости;
• Количество портов: однопортовое исполнение;
• Монтаж: сквозной (through-hole), что обеспечивает надёжность при вибрации и механической нагрузке.

Конструктивные и функциональные особенности

Ключевым элементом соединителя JXD1-9015NL является наличие встроенного трансформатора, обеспечивающего гальваническую развязку между передающим и принимающим оборудованием. Это крайне важно для сетевой защиты: при появлении наводок, разности потенциалов или перенапряжений на линии связи, развязка не допускает передачи опасных уровней напряжения на чувствительные элементы микросхем. Интеграция схем подавления синфазных помех (common mode chokes) внутри корпуса обеспечивает эффективную фильтрацию высокочастотных наводок, улучшая стабильность канала и уменьшая уровень ошибок передачи (BER). Экранированный металлический корпус играет важную роль в защите от электромагнитных излучений внешней среды, снижая уровень радиопомех, что особенно критично в условиях электромагнитно-нагруженных производств.

Для упрощения диагностики и индикации состояния линии на передней панели соединителя могут располагаться LED-индикаторы, отображающие питание, активность и наличие линка. Это особенно удобно при обслуживании оборудования в условиях ограниченного доступа к системной информации. Модель также отличается высокой надёжностью механического соединения: фиксатор (latch) RJ-разъёма обеспечивает плотный контакт с ответной частью кабеля, предотвращая разъединение при вибрациях и натяжении. Прочное крепление к печатной плате за счёт массивных пайочных выводов гарантирует устойчивость к длительной эксплуатации в неблагоприятных условиях.

Принцип работы

В составе Ethernet-устройств соединитель JXD1-9015NL выполняет функцию физического интерфейса уровня PHY (Physical Layer), соединяющего витую пару и микросхему MAC-контроллера через развязывающий трансформатор. Сигнал от передающего устройства проходит через трансформатор, который формирует дифференциальный сигнал, соответствующий требованиям стандартов Ethernet, а также подавляет возможные паразитные составляющие. С одной стороны, трансформатор обеспечивает согласование импеданса линии передачи (обычно 100 Ом) для минимизации отражений и потерь сигнала; с другой — реализует гальваническую развязку между различными участками схемы. Это необходимо как для безопасности, так и для корректной работы устройств, подключённых к разным заземлениям. При приёме сигнала трансформатор аналогичным образом выполняет развязку и передаёт очищенный сигнал на вход микросхемы приёмника. Элементы подавления синфазного сигнала в тракте устраняют наводки, вызванные помехами от других кабелей, импульсных блоков питания, двигателей и других источников высокочастотных шумов.

Области применения

Соединитель Pulse Electronics JXD1-9015NL применяется в широком спектре электронного оборудования, где требуется:

• организация надёжных сетевых соединений по протоколу Ethernet;
• соблюдение требований EMC (электромагнитная совместимость);
• устойчивость к индустриальным условиям (вибрации, перепады температур, помехи);
• минимизация количества компонентов на плате (за счёт интеграции трансформатора в разъём).

Типичные области применения включают:

• промышленные контроллеры (PLC, HMI);
• встраиваемые компьютерные системы (SBC, ARM-платформы);
• сетевые коммутаторы, маршрутизаторы, медиа-конвертеры;
• устройства IoT и телеметрии;
• энергетическое оборудование с функцией удалённого мониторинга;
• приборы учёта и распределения ресурсов (электроэнергии, тепла, воды);
• системы безопасности и видеонаблюдения (IP-камеры, NVR).

Преимущества использования JXD1-9015NL

Выбор именно этого соединителя обеспечивает заказчику ряд важных преимуществ:

• экономия места на плате за счёт интеграции трансформатора;
• снижение количества внешних компонентов и упрощение разводки печатной платы;
• полное соответствие Ethernet-стандартам (включая Gigabit Ethernet);
• высокая надёжность работы в промышленных условиях;
• встроенные элементы подавления помех;
• удобство монтажа и эксплуатации.

В целом, Pulse Electronics JXD1-9015NL — это оптимальное решение для построения сетевых интерфейсов в устройствах, где важны габаритная экономия, надёжность, помехоустойчивость и соответствие индустриальным требованиям. Благодаря сочетанию трансформатора, экранирования и стандартного RJ45-разъёма в одном корпусе, он значительно упрощает разработку и повышает качество сигнального тракта.
