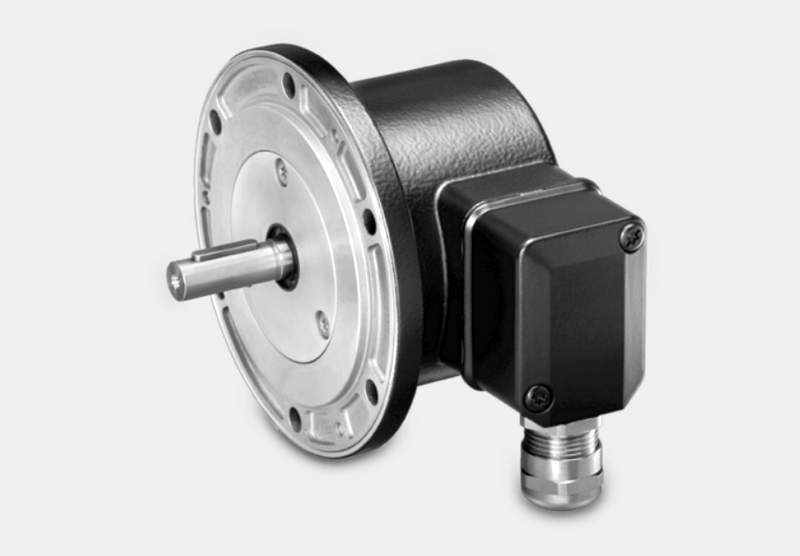

Прецизионный датчик вращения для промышленных систем автоматизации: энкодер Baumer 0G9-DN-1024
В системах автоматизации, приводной техники и позиционирования важную роль играет точное измерение углового перемещения. Для решения этой задачи применяются энкодеры — датчики, преобразующие механическое вращение в дискретные электрические импульсы. Эти импульсы позволяют контроллерам, сервоприводам и другим устройствам определять положение, скорость и направление вращения. Модель 0G9-DN-1024 от Baumer представляет собой инкрементальный энкодер, разработанный для промышленных механизмов, где требуются устойчивость к нагрузкам, высокая точность отсчёта и стабильность работы при вибрациях и температурных колебаниях.
Технические характеристики
Ниже рассмотрим основные параметры устройства:
- тип энкодера — инкрементальный;
- разрешение — 1024 имп./об, обеспечивающее точное определение положения;
- принцип работы — оптическое считывание шкалы диска;
- интерфейс — DN (серию характеризует промышленный тип подключения и уровни сигналов);
- напряжение питания — соответствует низковольтным промышленным линиям;
- вал — цилиндрический (в зависимости от исполнения может быть сквозной или с выходным концом);
- корпус — металлический, ударо- и виброустойчивый;
- защита — пыле- и влагозащита по промышленным стандартам;
- рабочий диапазон температур — пригоден для эксплуатации в цеховой среде;
- монтаж — фланцевый или на опорный кронштейн (в зависимости от версии серии G9).
Особенности конструкции устройства
Энкодер Baumer 0G9-DN-1024 основан на оптическом принципе генерации импульсов: внутри корпуса расположен кодовый диск с равномерно распределёнными отметками, проходящими через оптическую систему считывания. При вращении диска формируются высокостабильные импульсы, которые затем передаются в устройство управления. Оптическая схема обеспечивает высокую точность и повторяемость, что делает модель подходящей для механизмов с требовательным контролем углового положения: роботизированных систем, привода подачи, систем дозирования или перемещения кареток. Корпус энкодера выполнен из прочного металла и рассчитан на эксплуатацию в условиях вибраций, попадания пыли и масляного тумана. Герметизация повышает устойчивость к загрязнениям и сохраняет качество оптического считывания. Прочная конструкция обеспечивает жёсткость и предотвращает смещение внутренних элементов при динамических нагрузках. Интерфейс DN делает устройство совместимым с промышленными контроллерами и сервоприводами, обеспечивая корректную передачу сигнала даже при длинных кабельных линиях и наличии электромагнитных помех. Стабильная работа энкодера при частых включениях и постоянных циклах вращения делает его удобным для использования в непрерывных производственных линиях.
Области применения
Энкодер 0G9-DN-1024 применяется в устройствах, требующих точного контроля перемещения:
- станки с ЧПУ и обработочные центры;
- подающие и транспортные механизмы;
- приводы конвейеров;
- робототехнические комплексы;
- упаковочные машины;
- дозирующие и измерительные установки;
- промышленные сервосистемы и приводы позиционирования.
Компания «Олниса» подбирает энкодеры Baumer под конкретные типы приводов и требования системы, консультирует по корректной интеграции датчиков вращения в промышленную автоматику и обеспечивает оперативную доставку оборудования по всей стране, помогая предприятиям поддерживать точность и надёжность технологических процессов.
Преимущества
К ключевым достоинствам Baumer 0G9-DN-1024 относятся:
- высокая точность благодаря оптическому принципу;
- надёжность и устойчивость к вибрациям;
- разрешение 1024 имп./об для детализированного контроля положения;
- прочный корпус и качественная герметизация;
- стабильная работа в промышленной среде;
- совместимость с широким спектром приводов и контроллеров;
- длительный срок эксплуатации.
Энкодер Baumer 0G9-DN-1024 представляет собой надежное и точное решение для контроля вращательного движения в промышленных системах. Благодаря высокой точности, устойчивости к внешним воздействиям и совместимости с промышленными интерфейсами он обеспечивает стабильную работу оборудования и повышает эффективность процессов автоматизации.
