Устойчивость к вибрациям и стабильный контакт в разъёмах Fujitsu FCN-268D008-G/3L-R
Надежная и корректная передача сигналов и питания между устройствами — критически важный аспект в проектировании электронных систем. Одним из ключевых компонентов, обеспечивающих такую связь, являются промышленные соединители ввода/вывода. Среди них особенно выделяются разъёмы серии Fujitsu FCN-268, в частности модель FCN-268D008-G/3L-R, предназначенная для монтажа на плату и передачи цифровых сигналов. Этот компонент широко используется в телекоммуникационном оборудовании, вычислительных системах, блоках управления и прочих сложных технических устройствах, где требуется стабильное соединение на уровне интерфейса.
Технические характеристики
Ниже перечислены основные технические параметры модели Fujitsu FCN-268D008-G/3L-R, которые определяют её функциональность и пригодность для встраивания в различные электронные решения:
- Тип разъема: прямой разъём ввода/вывода с пайкой на плату;
- Количество контактов: 8;
- Конфигурация: однорядная, шаг между контактами — 2,54 мм;
- Тип монтажа: сквозной монтаж (through-hole), обеспечивающий прочное механическое крепление;
- Материал контактов: медный сплав с позолоченным покрытием;
- Сопротивление изоляции: не менее 1000 МОм при 500 В DC;
- Рабочее напряжение: до 250 В AC/DC;
- Номинальный ток: до 1 А на контакт;
- Рабочая температура: от –55 C до +105 C;
- Материал корпуса: термостойкий пластик, UL94V-0, с повышенной устойчивостью к воздействию паяльных температур;
- Ключевая ориентация: наличие механических пазов для исключения неправильного подключения.
Эти параметры делают FCN-268D008-G/3L-R универсальным решением для соединения цифровых сигналов в условиях ограниченного пространства и высокой плотности монтажа.
Конструктивные и эксплуатационные особенности

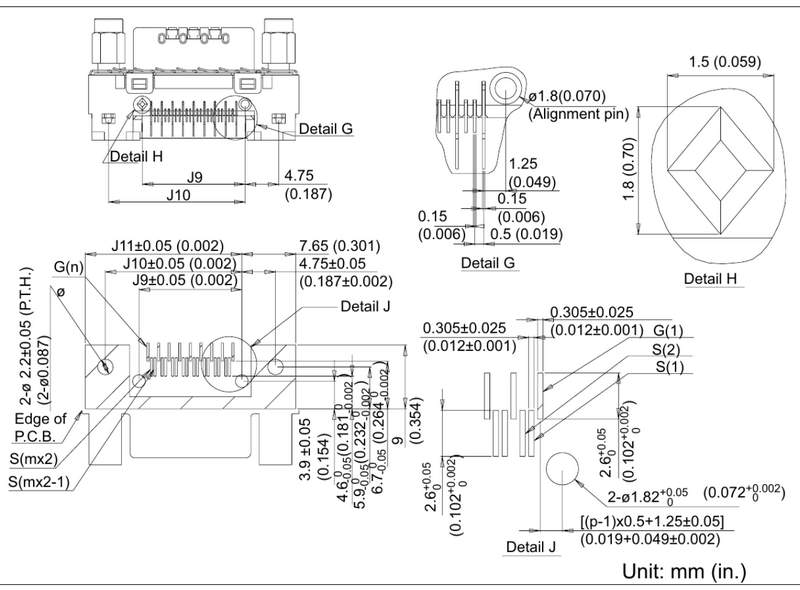

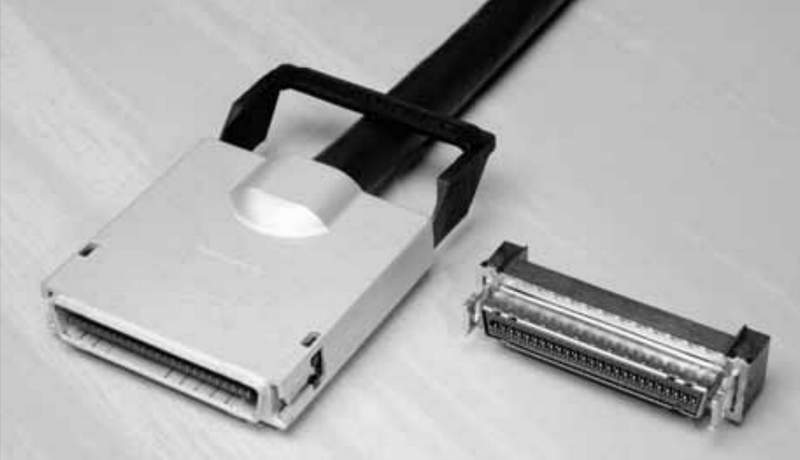

Разъём FCN-268D008-G/3L-R представляет собой компактное и прочное решение для межплатного соединения. Его конструкция учитывает как электрическую, так и механическую надежность при работе в условиях вибрации, резких перепадов температуры и электромагнитных наводок.
Контактная система выполнена с использованием гибких пружинящих элементов, обеспечивающих стабильный электрический контакт даже при наличии микровибраций или механических напряжений на плате. Позолота на рабочих поверхностях минимизирует окисление, снижает переходное сопротивление и повышает долговечность соединения.
Корпус разъёма, изготовленный из огнестойкого пластика, сохраняет форму и прочность при воздействии флюсов, температур пайки и рабочих нагрузок. В конструкции предусмотрены направляющие и ключ, исключающие ошибочное подключение и обеспечивающие правильную ориентацию при установке ответной части.
Также важно отметить, что разъём может использоваться в ручном и автоматизированном пайке, включая волновую пайку, благодаря применению устойчивых материалов корпуса и контактов.
Режимы работы и принципы подключения
Разъём рассчитан на передачу как логических сигналов, так и маломощного питания. Подключение к плате осуществляется методом сквозного монтажа, при котором выводы проходят через отверстия в плате и запаиваются с обратной стороны. Это обеспечивает:
- повышенную механическую устойчивость к нагрузкам на разъём;
- устойчивость к отрыву контактов при вибрации;
- надёжную электрическую связь с трассами печатной платы.
Перед подключением необходимо обеспечить совместимость с ответной частью — разъёмами типа FCN-268X или аналогичными моделями от Fujitsu или других производителей, соблюдающих стандартную распиновку. При разработке устройств важно учесть параметры рабочего напряжения и тока, а также обеспечить защиту от перегрузок и КЗ на линии, особенно в случае использования нескольких разъёмов на одной плате.
Области применения
Разъём FCN-268D008-G/3L-R востребован в различных отраслях промышленности и электроники. Ниже приведены типовые направления использования:
- электронные блоки управления в промышленной автоматике;
- телекоммуникационные системы (маршрутизаторы, модемы, коммутаторы);
- системы контроля доступа и охранной сигнализации;
- периферийные интерфейсы для промышленных компьютеров;
- встраиваемые системы и микроконтроллерные модули;
- приборы измерения и диагностики;
- медицинская техника, где важна стабильность и компактность соединений.
Компактные размеры и устойчивость к внешним воздействиям делают данный компонент пригодным для работы как в стационарных, так и в мобильных устройствах.
Таким образом, соединитель Fujitsu FCN-268D008-G/3L-R — это продуманное инженерное решение для организации надёжных интерфейсных соединений в электронных устройствах. Благодаря сочетанию прочности, электрической надёжности и миниатюрного исполнения, данный компонент нашёл широкое применение в промышленной электронике, телекоммуникациях и встраиваемых системах. Компания «Олниса» предлагает клиентам оперативную доставку по всей стране — со склада и под заказ, с учетом сроков производства и логистики.
