Точное и жёсткое крепление крупногабаритного привода в нагруженных механизмах: монтажный фланец FESTO SNCS-100 для цилиндров большого диаметра

При работе пневматических цилиндров большого диаметра нагрузка на узел крепления возрастает многократно. Если монтаж выполнен через универсальные переходные элементы или с отклонением от штатной геометрии, шток получает боковое усилие, которое постепенно разрушает направляющие втулки и уплотнения. Это проявляется в виде рывков, падения точности позиционирования и ускоренного износа. В тяжёлых режимах появляется дополнительная вибрация, передающаяся на весь механизм. Для исключения подобных эффектов используются специализированные монтажные элементы, рассчитанные под конкретный типоразмер привода. FESTO SNCS-100 представляет собой фланец крепления для цилиндров крупного диаметра и предназначен для обеспечения соосности и равномерного распределения усилия при работе оборудования.

Технические характеристики

Ниже рассмотрим основные параметры монтажного элемента:

• Производитель: FESTO
• Модель: SNCS-100
• Тип изделия: монтажный фланец
• Назначение: крепление пневматического цилиндра
• Типоразмер: для цилиндров диаметра 100 мм
• Монтаж: болтовое соединение с основанием
• Исполнение: промышленное, рассчитанное на высокие нагрузки
• Функция: фиксация и центрирование корпуса цилиндра
• Область применения: тяжёлые механизмы и автоматические линии

Перечисленные параметры показывают, что элемент предназначен для работы в условиях значительных механических нагрузок и длительных циклов.

Особенности конструкции устройств

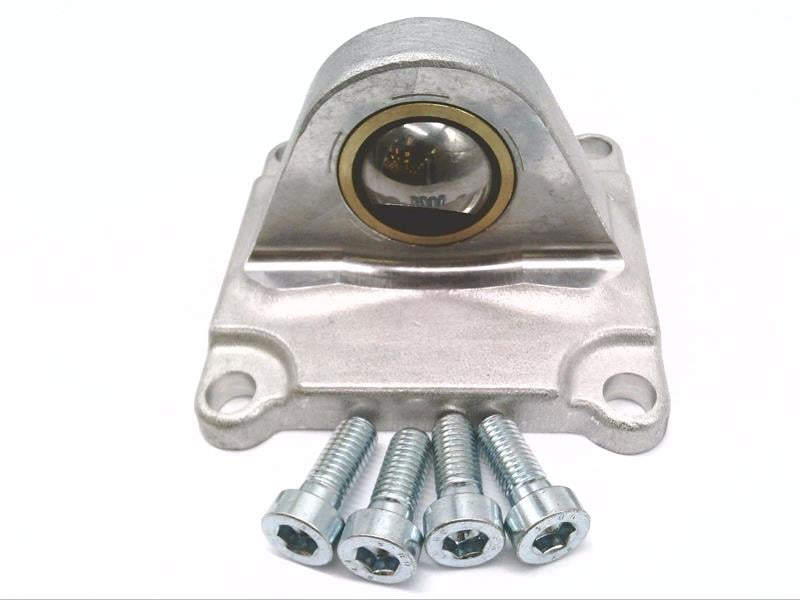

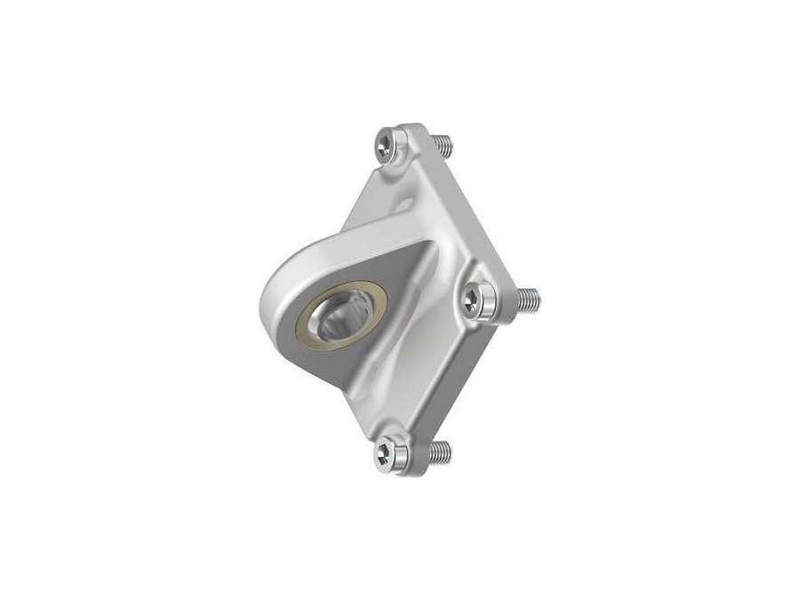

Фланец представляет собой массивную монтажную деталь с центральным посадочным отверстием, обеспечивающим точное центрирование корпуса цилиндра. Посадка выполнена таким образом, чтобы исключить смещение привода относительно оси движения штока. Это важно для цилиндров большого диаметра, где даже небольшое отклонение приводит к значительному боковому усилию. Отверстия под крепёж расположены симметрично и рассчитаны на равномерное распределение нагрузки. При затяжке болтов усилие передаётся по всей площади фланца, благодаря чему исключается деформация корпуса и перекос посадочной плоскости. Конструкция выдерживает циклические нагрузки, возникающие при ускорениях и торможениях исполнительного механизма. Жёсткость материала предотвращает изменение геометрии при длительной эксплуатации. В процессе работы усилие цилиндра передаётся через фланец непосредственно на несущую конструкцию, не нагружая корпус цилиндра изгибающими моментами. Это существенно снижает износ направляющих элементов и повышает стабильность перемещения. Использование штатного фланца также упрощает монтаж: не требуется изготовление переходных пластин, сохраняется расчётная длина хода и исключаются ошибки позиционирования. При обслуживании демонтаж выполняется без нарушения геометрии механизма, что важно для точных производственных процессов.

Области применения

Ниже обозначим основные направления использования:

• Станки и производственные комплексы с тяжёлыми нагрузками
• Системы перемещения и позиционирования крупногабаритных деталей
• Транспортные и подающие механизмы
• Прессы и зажимные устройства
• Автоматические линии с мощными пневмоцилиндрами

Фланец применяется в узлах, где требуется стабильное крепление цилиндра и сохранение точности движения.

Компания «Олниса» выполняет подбор промышленного оборудования и комплектующих, включая монтажные элементы FESTO для приводов различных типоразмеров. Предоставляются технические консультации по совместимости и условиям установки. Также обеспечивается оперативная доставка по всей стране, позволяющая быстро поддерживать работоспособность оборудования и избегать длительных простоев.

Преимущества

Ключевыми особенностями являются:

• Сохранение соосности при больших усилиях
• Равномерное распределение нагрузки
• Снижение боковых нагрузок на шток
• Повышение ресурса цилиндра
• Простота монтажа без переходных элементов

Такие свойства обеспечивают стабильность работы механизма при длительной эксплуатации.

Исходя из этого, FESTO SNCS-100 — монтажный фланец для пневматических цилиндров диаметра 100 мм, предназначенный для точного и жёсткого крепления привода в нагруженных механизмах. Его применение снижает износ компонентов и повышает повторяемость перемещений. Подбор и поставка выполняется компанией «Олниса», предоставляющей технические консультации и организующей оперативную доставку по всей стране.
