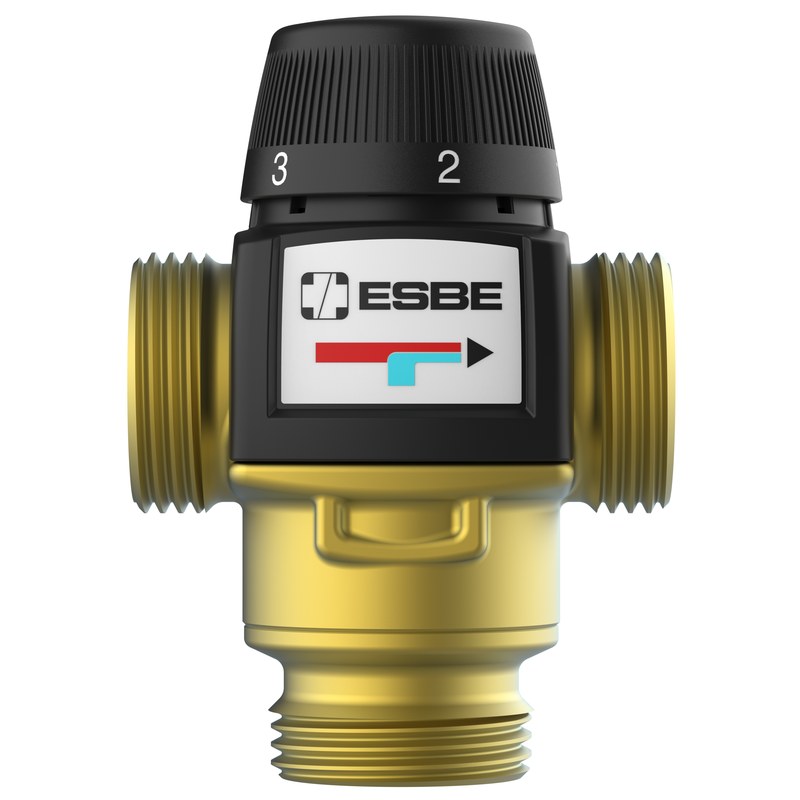

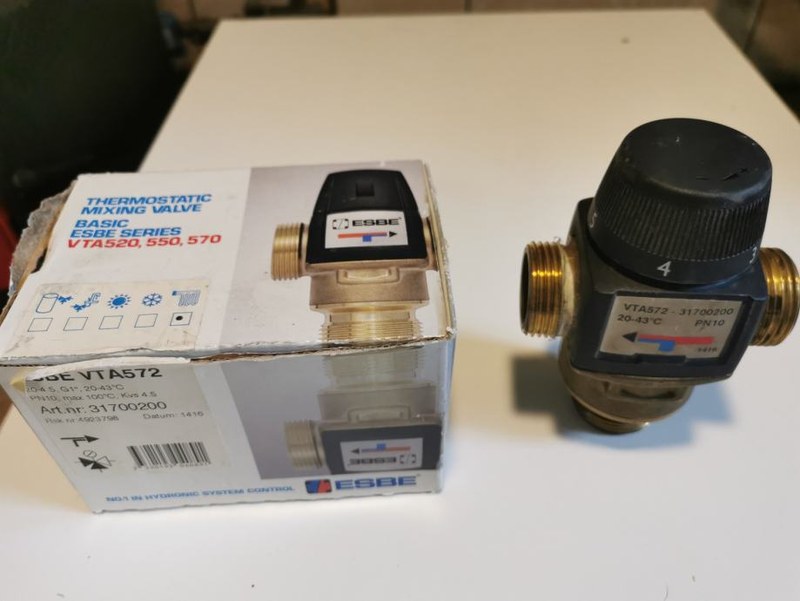

Термостатический смесительный клапан ESBE VTA572 31702100 — защита и регулирование отопительных контуров

ESBE VTA572 31702100 — термостатический смесительный клапан, разработанный для автоматического формирования теплоносителя с заданной температурой в системах отопления и охлаждения. Устройство смешивает горячий и обратный потоки непосредственно внутри корпуса и самостоятельно корректирует их соотношение при изменении рабочих условий.

Технические характеристики

Основные параметры термостатического смесительного клапана ESBE VTA572 с артикулом 31702100:

• бренд — ESBE,
• категория — термостатический смесительный клапан,
• артикул — 31702100,
• модель — VTA572,
• серия — VTA570,
• стабильность поддержания температуры — ±3 °C при установленных рабочих условиях,
• максимальная постоянная температура теплоносителя — +95 °C,
• кратковременно допустимая температура среды — до +100 °C,
• минимальная температура среды — 0 °C,
• материал корпуса — стойкая к обесцинкованию латунь DZR,
• масса — около 0,86 кг.

Особенности конструкции

ESBE VTA572 выполнен как трехходовой регулирующий узел, в котором два входящих потока объединяются перед подачей в обслуживаемый отопительный контур. Корпус изготовлен из латуни DZR, устойчивой к процессам обесцинкования, что повышает пригодность арматуры для длительной работы с теплоносителем. Внутри размещен термостатический чувствительный элемент, непосредственно реагирующий на температуру смешанной жидкости. Его перемещение связано с регулирующим механизмом, который изменяет проходное сечение горячего и холодного каналов. Электропривод, внешнее питание и отдельный температурный датчик для такой регулировки не требуются. Настройка выполняется механическим регулировочным элементом. После выбора необходимого температурного уровня клапан самостоятельно поддерживает установленный режим, изменяя пропорцию смешиваемых потоков.

Принцип работы

ESBE VTA572 31702100 действует без внешней автоматики. В его корпус одновременно поступает горячий теплоноситель от источника тепла и более холодная жидкость из обратной линии. После смешивания общий поток направляется в обслуживаемый контур. Температура полученной смеси постоянно воздействует на термочувствительный внутренний элемент. Если она начинает превышать установленный уровень, механизм уменьшает поступление горячего теплоносителя и открывает больший проход для обратного потока. При снижении температуры происходит противоположное изменение. Горячий канал открывается сильнее, а количество подмешиваемой охлажденной жидкости уменьшается. Так формируется непрерывная механическая обратная связь.

Области применения

ESBE VTA572 31702100 подходит для следующих инженерных систем:

• контуры водяного теплого пола,
• низкотемпературные системы отопления,
• радиаторные контуры с ограничением температуры подачи,
• смесительные насосные группы,
• котельные установки,
• системы отопления частных и коммерческих зданий,
• тепловые пункты,
• контуры с твердотопливными и другими источниками тепла,
• локальные отопительные зоны,
• системы охлаждения,
• комбинированные радиаторные и напольные системы,
• узлы защиты трубопроводов от чрезмерного нагрева,
• автономные смесительные контуры без электрического управления.

Компания «Олниса» поставляет термостатические смесительные клапаны ESBE VTA572 с артикулом 31702100 для отопительных и инженерных систем. При подготовке заказа можно получить техническую консультацию по температурному диапазону, пропускной способности, присоединительным размерам и совместимости выбранного клапана с параметрами конкретного контура. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.

Преимущества

Основными эксплуатационными достоинствами ESBE VTA572 являются:

• надежность при продолжительной работе в отопительном контуре,
• автономное поддержание требуемого температурного режима,
• защита системы от нежелательного перегрева,
• плавная реакция на изменение рабочих условий,
• отсутствие необходимости в электрическом приводе,
• простота повседневной эксплуатации,
• удобство применения в низкотемпературных системах,
• стабильность работы при правильно рассчитанной гидравлике,
• практичность при создании автономных смесительных узлов,
• минимальная потребность во вмешательстве пользователя,
• прочность конструкции для регулярной эксплуатации,
• удобство технического обслуживания,
• универсальность для различных отопительных схем,
• долговечность при корректном монтаже и соблюдении рабочих условий.

Таким образом, ESBE VTA572 31702100 — термостатический смесительный клапан серии VTA570, рассчитанный на регулирование температуры теплоносителя в диапазоне 20–55 °C. Исполнение с наружным соединением G 1" и Kvs 4,5 подходит для отопительных контуров, которым необходима достаточно высокая пропускная способность и автономное ограничение температуры подачи.
