Стабильная работа цепей управления с промежуточным реле KIPPRIBOR SR-204.D

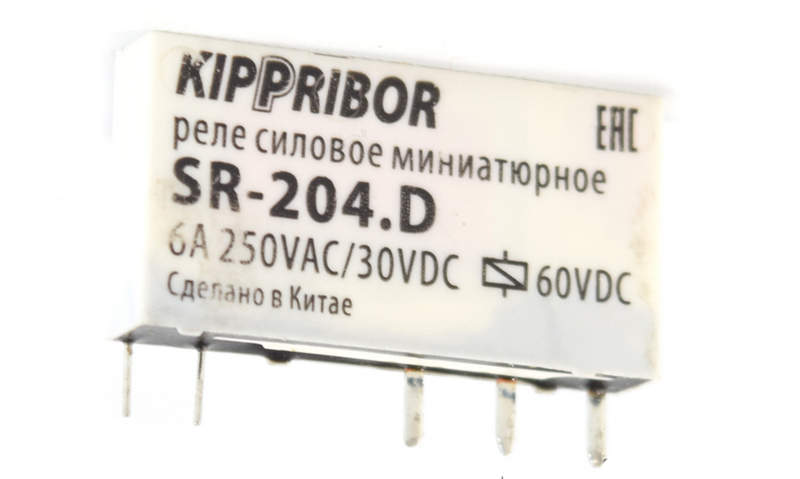

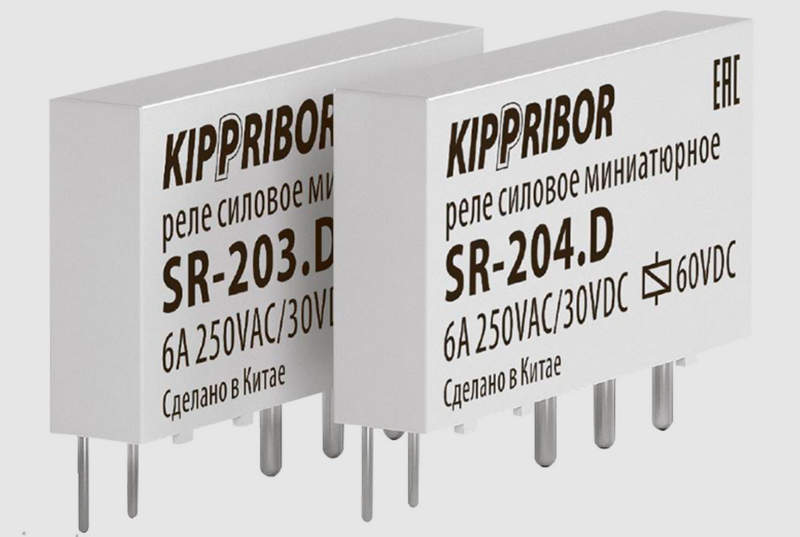

Промежуточное реле KIPPRIBOR SR-204.D представляет собой электромеханическое устройство, предназначенное для коммутации электрических цепей управления, сигнализации и автоматизации. Данное реле используется в промышленной и бытовой автоматике как элемент промежуточного звена между управляющими сигналами и исполнительными механизмами. Основное назначение – усиление, повторение и распределение управляющих сигналов, а также организация логических связей в цепях управления.
Технические характеристики
Ниже представлены основные параметры реле KIPPRIBOR SR-204.D:
- Диапазон допустимого рабочего напряжения катушки: от 19,2 до 26,4 В;
- Номинальное сопротивление обмотки: около 650 Ом;
- Ток потребления катушки: приблизительно 36 мА;
- Число переключающих групп: 4;
- Коммутируемое напряжение на контактах: до 250 В переменного тока или до 30 В постоянного тока;
- Максимальная коммутируемая мощность: 1,5 кВА (AC), 180 Вт (DC);
- Диэлектрическая прочность между обмоткой и контактами: не менее 1500 В переменного тока (50 Гц, в течение 1 минуты);
- Сопротивление изоляции: не менее 100 МОм при 500 В мегомметром;
- Время срабатывания: не более 15 мс;
- Время отпускания: не более 10 мс;
- Климатическое исполнение: УХЛ4 по ГОСТ 15150;
- Габаритные размеры: 78 × 28 × 65 мм;
- Масса изделия: не более 100 г;
- Тип монтажа: на DIN-рейку 35 мм (по стандарту EN 60715);
- Клеммное подключение: винтовое, с допустимым сечением провода до 2,5 мм2.
Особенности конструкции и принцип работы
Промежуточное реле KIPPRIBOR SR-204.D имеет модульную конструкцию, что упрощает его установку в распределительные щиты и монтажные шкафы. Корпус выполнен из термостойкого пластика с повышенной механической прочностью и устойчивостью к воздействию агрессивных факторов среды, таких как влага, пыль и вибрация. Прозрачная крышка на корпусе облегчает визуальный контроль работы устройства, позволяя наблюдать срабатывание контактной группы и свечение светодиода индикации. Внутри корпуса размещена электромагнитная система, включающая в себя катушку с обмоткой, сердечник и якорь с возвратной пружиной.
Реле имеет четыре независимых переключающих контакта, каждый из которых может использоваться для коммутации различных цепей. За счёт наличия нескольких групп контактов возможно реализация сложных логических связей в автоматических схемах, а также параллельное управление несколькими исполнительными элементами. Контактная система выполнена из легированного металла с серебряным покрытием, что обеспечивает высокую проводимость, устойчивость к искрообразованию и долгий срок службы. Реле снабжено светодиодной индикацией состояния катушки, что позволяет оператору быстро определить, находится ли устройство во включённом состоянии. Это особенно удобно при наладке и диагностике автоматических систем.
Режимы работы
Реле KIPPRIBOR SR-204.D работает в стандартном импульсном режиме: при подаче управляющего напряжения происходит срабатывание и удержание контактов до момента снятия напряжения. Устройство не имеет фиксации и возвращается в исходное положение автоматически при исчезновении сигнала управления. Такой режим обеспечивает надёжную и быструю реакцию на управляющие импульсы. Реле может эксплуатироваться в составе систем автоматики с частыми циклами включения и выключения, благодаря высокой механической износостойкости и малому времени срабатывания. Работа осуществляется в диапазоне температур от -40 до +55 C, что позволяет использовать его в суровых климатических условиях, включая уличные и неотапливаемые помещения.
Области применения
Промежуточное реле KIPPRIBOR SR-204.D широко применяется в разнообразных отраслях промышленности и в автоматике зданий. Ниже перечислены основные направления его использования:
- Автоматизация промышленных объектов;
- Электрощитовое оборудование и шкафы управления;
- Системы диспетчеризации и телемеханики;
- Коммутация цепей управления приводами и исполнительными механизмами;
- Организация схем задержки, блокировок и логических функций;
- Релейные логические схемы;
- Сигнальные и охранные системы;
- Системы освещения, вентиляции, отопления и кондиционирования;
- Энергетическое оборудование и распределительные пункты;
- Лифтовое и подъёмное оборудование.
В целом, промежуточное реле KIPPRIBOR SR-204.D представляет собой универсальное и надёжное решение для построения систем автоматического управления, сигнализации и логических схем. За счёт продуманной конструкции, широких функциональных возможностей и адаптированности к жёстким условиям эксплуатации, данное устройство востребовано в самых различных отраслях промышленности и автоматизации.
