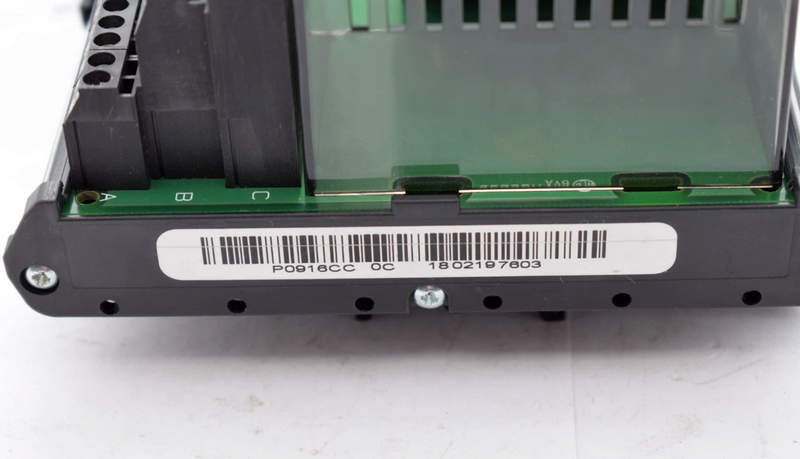

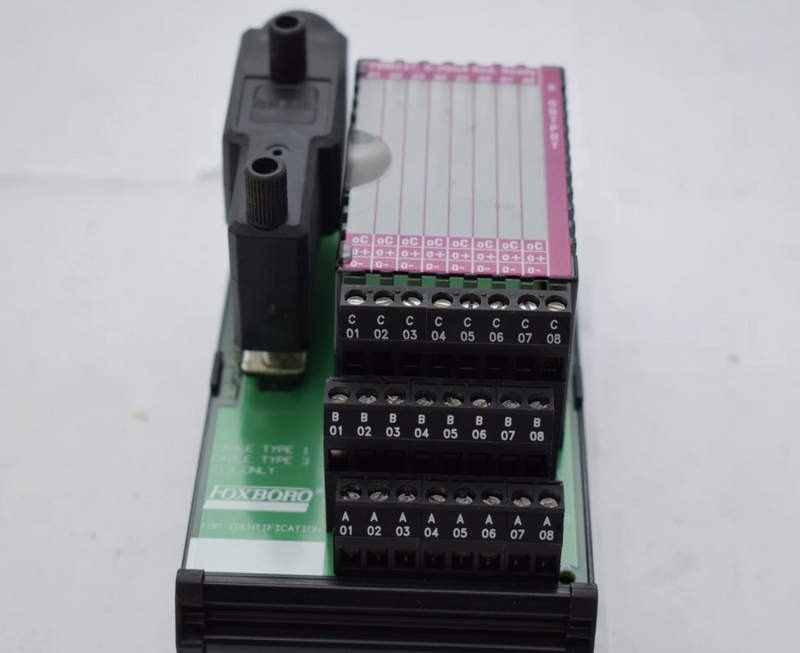

Панель Foxboro FBM 237 P0916CC — надежная основа стабильной и безопасной автоматизации

Промышленные распределённые системы управления требуют высокоточной, надёжной и гибкой периферии для интеграции аналоговых и дискретных сигналов от различных датчиков и исполнительных устройств. Одним из важных компонентов в этом контексте является модуль ввода-вывода, обеспечивающий связь между полевым оборудованием и контроллером. Панель Foxboro FBM237 с маркировкой P0916CC представляет собой специализированное устройство, предназначенное для высокоэффективной работы в составе систем автоматизации, построенных на базе архитектуры I/A Series. Благодаря модульному исполнению и поддержке горячей замены, FBM237 обеспечивает удобную интеграцию и обслуживание в реальных условиях эксплуатации.

Технические характеристики

Ниже перечислены ключевые технические характеристики панели Foxboro FBM237 P0916CC:

• Модель: FBM237, артикул P0916CC;
• Назначение: модуль аналогового ввода с изоляцией каналов;
• Количество каналов: 8 аналоговых входов;
• Тип сигналов: токовые сигналы 4–20 мА;
• Тип подключения: двухпроводная схема подключения датчиков;
• Изоляция: гальваническая изоляция каждого канала от системы и между каналами;
• Разрешение АЦП: 16 бит;

• Погрешность измерения: не более ±0,05 % от шкалы;
• Диапазон измерения: 0–24 мА;
• Скорость обновления: 25 мс на канал;
• Питание: 5 В от базового блока, потребляемая мощность — около 2,5 Вт;
• Интерфейс: подключение к блоку управления через шину Fieldbus;
• Температурный диапазон: от -20 C до +60 C;
• Монтаж: установка в стандартную монтажную стойку, поддержка горячей замены (hot-swap);
• Индикация: светодиодная диагностика состояния каналов и питания.

Особенности конструкции и принципы работы

FBM237 выполнен в виде компактного модуля с фронтальным размещением разъёмов, что упрощает его установку и демонтаж в промышленных шкафах. Каждый канал модуля снабжён индивидуальным аналогово-цифровым преобразователем и цепями гальванической развязки, что предотвращает перекрёстные помехи и обеспечивает независимую работу всех входов. Модуль предназначен для приёма токовых сигналов стандартного диапазона 4–20 мА, поступающих от различных аналоговых первичных преобразователей — таких как датчики давления, температуры, уровня или расхода. Входные сигналы проходят через цепи фильтрации и защиты, после чего подвергаются высокоточному аналогово-цифровому преобразованию с разрешением 16 бит. Благодаря высокому быстродействию (обновление каждые 25 мс), устройство позволяет обрабатывать динамические изменения входных параметров в реальном времени.

Обработка данных осуществляется по протоколу Fieldbus в составе архитектуры Foxboro I/A Series. Полученные данные передаются контроллеру или управляющему узлу, где они могут быть использованы для визуализации, логики управления или передачи в SCADA-систему. Интеграция с остальными модулями осуществляется через общую шину, при этом модуль FBM237 можно заменять без остановки системы, что особенно важно при обслуживании критичных объектов. Модуль поддерживает диагностику на уровне аппаратуры: индикаторы на передней панели отображают состояние питания, исправность модулей, активность каналов и наличие ошибок. В случае неисправности происходит автоматическая регистрация события и передача сигнала в управляющий блок.

Области применения

Благодаря универсальности и высокой точности, FBM237 P0916CC широко используется в различных отраслях:

• Автоматизация технологических процессов на предприятиях химической и нефтехимической промышленности;
• Управление энергетическим оборудованием и электростанциями;
• Системы мониторинга и управления на ГПЗ и нефтеперерабатывающих заводах;
• Водоснабжение и очистка сточных вод;
• Пищевая и фармацевтическая промышленность, требующая высокой точности измерений;
• Системы контроля окружающей среды и сбора технологических параметров;
• Процессы управления оборудованием на объектах транспорта и логистики.

Преимущества и возможности компонентов

Основные достоинства FBM237, которые делают его востребованным в промышленных системах:

• Гальваническая развязка всех каналов, исключающая влияние помех;
• Высокоточная и быстрая обработка входных сигналов (16 бит, 25 мс);
• Поддержка горячей замены без остановки процесса;
• Прямая интеграция в архитектуру I/A Series;
• Широкий температурный диапазон, надёжность при эксплуатации в тяжёлых условиях;
• Компактный форм-фактор и удобный монтаж;
• Наличие диагностики и индикации на модуле;
• Универсальность для подключения различных аналоговых датчиков;
• Соответствие требованиям промышленной безопасности и устойчивость к ЭМП;
• Поддержка и поставка от надёжного партнёра — компании Олниса.

Таким образом, модуль FBM237 P0916CC от Foxboro представляет собой высокоэффективное решение для приёма аналоговых токовых сигналов в составе распределённых систем управления. Его использование обеспечивает точную и устойчивую работу систем автоматизации даже в условиях высокой загруженности и промышленных помех. Благодаря наличию гальванической развязки, высокой точности и надёжности, модуль отлично зарекомендовал себя в различных отраслях. Возможность горячей замены, индикация и диагностика, а также простота монтажа делают FBM237 удобным в эксплуатации.
