Siemens PXC64-U — основа эффективной автоматизации зданий и технологических процессов

Модульная станция Siemens PXC64-U представляет собой программируемый контроллер автоматизации, предназначенный для построения систем управления инженерной инфраструктурой зданий и объектов промышленной автоматизации. Эта платформа входит в линейку систем DesigoTM и применяется в составе распределённой архитектуры автоматизации, обеспечивая управление, мониторинг и оптимизацию функционирования различных подсистем — вентиляции, отопления, кондиционирования, освещения и других. Благодаря высокой гибкости и масштабируемости, модуль Siemens PXC64-U используется как в простых, так и в комплексных проектах с множеством удалённых устройств.

Технические характеристики

Ключевыми параметрами модульной станции Siemens PXC64-U являются:

• Микропроцессор: высокопроизводительный процессор с архитектурой ARM;
• Оперативная память: 64 МБ SDRAM;
• Постоянная память: 16 МБ Flash;
• Типы поддерживаемых интерфейсов: BACnet/IP; Ethernet 10/100 Мбит/с; RS-485 (через дополнительные модули);
• Количество поддерживаемых BACnet-устройств: до 64 полевых устройств;
• Количество пользовательских точек ввода-вывода: до 1000 точек в проекте;
• Питание: 24 В переменного или постоянного тока;
• Потребляемая мощность: около 10 ВА;
• Габаритные размеры: ширина 160 мм; высота 110 мм; глубина 60 мм;
• Установка: на стандартную DIN-рейку;
• Температура эксплуатации: от -5 до +50 C;
• Относительная влажность: до 95 %, без конденсации;
• Энергонезависимая память: хранение параметров и программ пользователя при отключении питания.

Особенности конструкции и архитектуры

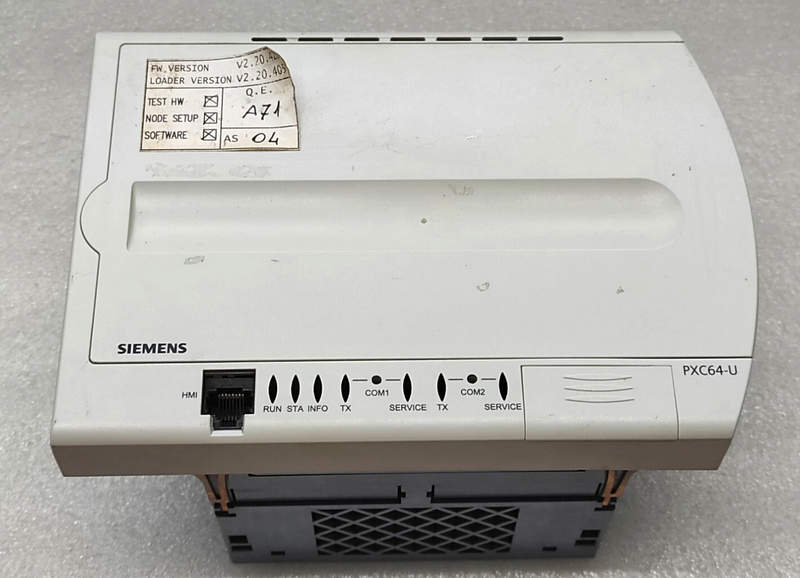

Контроллер PXC64-U имеет модульную конструкцию, позволяющую расширять его функциональность за счёт подключения внешних модулей ввода-вывода, интерфейсных адаптеров и коммуникационных плат. Базовый блок включает в себя встроенную логическую платформу, разработанную для реализации пользовательских алгоритмов управления на основе стандартных библиотек Siemens и графического программирования. Конструктивно устройство представляет собой компактный прямоугольный корпус из прочного пластика, обеспечивающий защиту внутренних компонентов от внешнего воздействия. На передней панели расположены светодиодные индикаторы, отображающие статус питания, связь с сетью и диагностику, а также разъёмы для подключения Ethernet и интерфейсов. Задняя часть оснащена системой вентиляции и направляющими для монтажа на DIN-рейку.

Программирование осуществляется с использованием среды Siemens Desigo Xworks Plus, обеспечивающей интуитивное проектирование логики управления, настройку точек ввода-вывода, интеграцию с другими BACnet-устройствами и разработку графических интерфейсов для операторов. Кроме того, модуль поддерживает удалённую диагностику, обновление прошивки и резервное копирование данных через веб-интерфейс или удалённое соединение. Важным элементом архитектуры является поддержка протокола BACnet/IP, что делает возможной беспрепятственную интеграцию с другими контроллерами и сенсорами, а также использование PXC64-U в составе BMS (Building Management System). Устройство может работать как в автономном режиме, так и под управлением верхнего уровня через SCADA или системы диспетчеризации.

Принципы работы и режимы функционирования

Модуль Siemens PXC64-U функционирует как центральное звено системы автоматизации. Он принимает сигналы от полевых устройств (датчиков температуры, давления, присутствия и пр.), обрабатывает их по заложенной логике и формирует управляющие воздействия на исполнительные механизмы — клапаны, приводы, вентиляторы, насосы и прочие элементы инженерных систем. Основные режимы работы включают:

• Режим автономного управления: контроллер обрабатывает данные от подключённых датчиков и действует согласно загруженной программе без участия верхнего уровня;
• Режим интеграции в BMS: PXC64-U взаимодействует с другими устройствами по BACnet, синхронизирует действия между зонами управления и передаёт данные на диспетчерский уровень;
• Режим аварийного реагирования: при обнаружении сбоев или отклонений от нормальных параметров активируется система оповещения, отключения неисправных компонентов и переход в безопасное состояние;
• Режим удалённого мониторинга: оператор может наблюдать параметры и управлять системой через веб-интерфейс с любого компьютера в сети;
• Режим обновления: обеспечивает загрузку новых программ и прошивок без необходимости физического доступа к устройству.

Алгоритмы управления реализуются с учётом приоритетов, временных задержек, триггерных условий и зависимости от внешних параметров. Встроенные часы реального времени позволяют применять недельные графики, сценарии с учётом времени суток и событийное управление.

Области применения

Контроллер Siemens PXC64-U применяется в различных сферах, включая:

• Системы автоматизации зданий — для управления вентиляцией, отоплением, освещением, системами безопасности и контроля доступа;
• Промышленные предприятия — для локального управления процессами, распределения энергии, систем вентиляции и охлаждения;
• Центры обработки данных — для поддержания микроклимата, мониторинга температуры и влажности, а также координации систем охлаждения;
• Медицинские учреждения — в автоматизированных климатических системах, где важна стабильность параметров среды;
• Коммерческая недвижимость — для снижения энергозатрат и повышения комфорта пользователей за счёт гибкой автоматизации инженерных систем.

Преимущества использования Siemens PXC64-U

Ниже представлены основные достоинства устройства:

• Гибкость масштабирования системы за счёт модульной архитектуры;
• Поддержка BACnet/IP, обеспечивающая открытую интеграцию с другими устройствами;
• Надёжная работа в автономном и сетевом режимах;
• Удобство программирования и обновления через специализированное ПО;
• Наличие энергонезависимой памяти для сохранения настроек;
• Устойчивость к неблагоприятным условиям эксплуатации;
• Высокая вычислительная производительность;
• Компактные габариты и удобство монтажа;
• Интуитивно понятный интерфейс для удалённого мониторинга и настройки;
• Соответствие требованиям современных систем автоматизации зданий и производств.

Таким образом, модульная станция Siemens PXC64-U — это высокотехнологичное решение для автоматизации и управления различными инженерными системами. Её модульность, мощная программируемая архитектура, поддержка открытых протоколов и надёжность в эксплуатации делают данный контроллер универсальным инструментом для построения современных систем управления в зданиях, на промышленных объектах и в инфраструктурных проектах. Благодаря удобству настройки, возможности интеграции и расширения, PXC64-U позволяет реализовывать гибкие и эффективные системы, отвечающие самым высоким требованиям к энергоэффективности, безопасности и надёжности.
