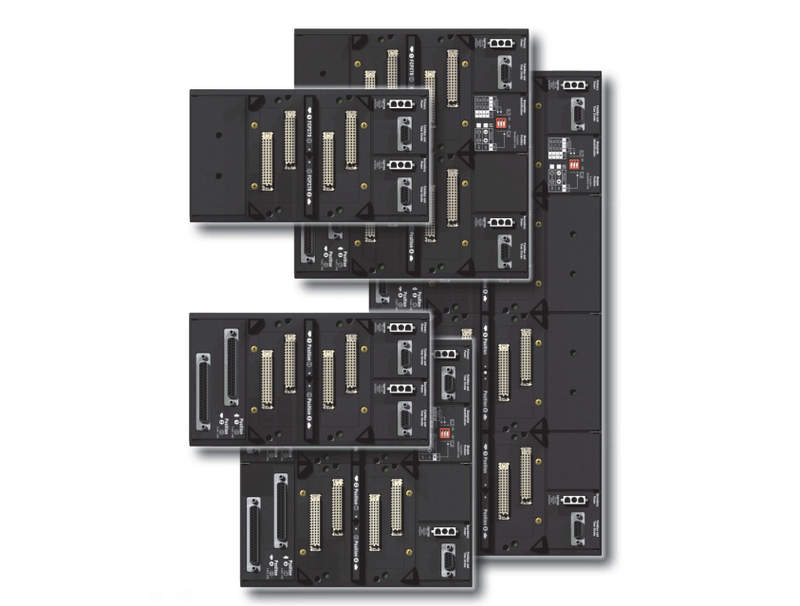

Модульная базовая плата Foxboro RH926HM для гибкой конфигурации оборудования

Модульная базовая плата Foxboro RH926HM представляет собой важный элемент распределённой системы управления, служащий основой для установки функциональных модулей ввода/вывода, сетевых интерфейсов, коммуникационных и управляющих компонентов. Она используется в системах управления технологическими процессами, обеспечивая интеграцию различных устройств и обмен данными между модулями и контроллером.

Технические характеристики

Ключевые характеристики модульной базовой платы Foxboro RH926HM можно представить в следующем виде:

• Питание: 24 В DC (допустимый диапазон — от 18 В до 30 В);
• Электрическое подключение: съёмные клеммы с винтовыми или пружинными зажимами;

• Количество слотов: 8–12 мест для модулей ввода/вывода, в зависимости от конфигурации;
• Тип шин: внутренняя шина передачи данных и питания, обеспечивающая синхронную работу всех установленных модулей;
• Интерфейсы подключения: наличие разъёмов для связи с системной шиной, интерфейсом управления и шиной питания;
• Материал корпуса: высокотемпературный поликарбонат с антипомеховым покрытием;
• Рабочая температура: от –40 C до +70 C;
• Степень защиты: IP20 (устанавливается внутри шкафа);
• Монтаж: на стандартную DIN-рейку 35 мм;
• Размеры: зависит от конфигурации, типовая длина — около 350 мм при 12 слотах;
• Масса: около 800 г без установленных модулей.

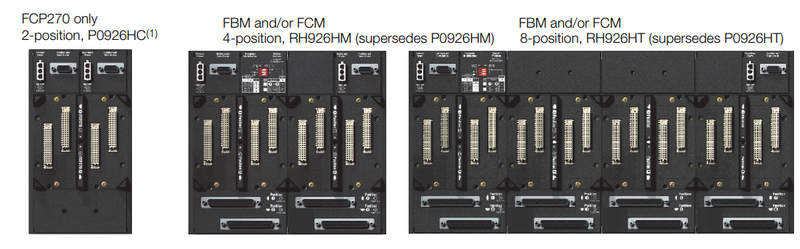

Особенности конструкции устройства

Модульная базовая плата Foxboro RH926HM разработана для обеспечения универсального интерфейса между модулями ввода/вывода и управляющим контроллером. Основой конструкции является пластиковое шасси, снабжённое встроенной внутренней шиной, по которой передаются данные и питание между установленными модулями. Такая архитектура позволяет быстро заменять модули без необходимости отключения всей системы, обеспечивая так называемую горячую замену. На задней части платы расположен разъём для подключения к системной шине управления, который служит для передачи команд от контроллера к модулям. Лицевая часть оснащена направляющими пазами, обеспечивающими точную и надёжную установку модулей. Каждое посадочное место снабжено индивидуальными контактными площадками, что позволяет изолировать неисправный модуль без влияния на работу остальных. Плата также оборудована элементами защиты: варисторами и предохранителями, которые обеспечивают устойчивость к перенапряжениям и коротким замыканиям. В конструкции предусмотрены механические фиксаторы, препятствующие самопроизвольному отсоединению модулей при вибрации, а также маркировочные зоны для визуальной идентификации каналов и модулей.

Режимы и принципы работы

Модульная базовая плата Foxboro RH926HM работает в составе распределённой системы управления и выполняет следующие функции:

• Передача питания: через встроенную шину на каждый слот подаётся напряжение, обеспечивающее питание модулей ввода/вывода. Система отслеживает токовую нагрузку и в случае превышения может отключить соответствующий сегмент.
• Передача сигналов: внутренняя шина обеспечивает высокоскоростную передачу цифровых и аналоговых сигналов между модулями и управляющим контроллером. Используются протоколы с высокой помехоустойчивостью.
• Обеспечение модульности: установка и удаление модулей возможны без остановки работы всей системы, что особенно ценно в непрерывных производственных процессах.
• Диагностика: плата поддерживает функции автодиагностики, включая контроль подключения модулей, перегрузки, коротких замыканий и ошибок связи.
• Управление: при установке дополнительных интерфейсных модулей возможно централизованное управление конфигурацией и обновление прошивок модулей без физического доступа к плате.

Принцип работы базируется на централизованном управлении от процессорного модуля, к которому подключается RH926HM. После установки необходимых модулей система автоматически идентифицирует их, назначает адреса и конфигурацию, после чего осуществляется передача данных в режиме реального времени. Шина передачи данных поддерживает приоритетизацию сигналов, что важно для критических команд.

Области применения

Foxboro RH926HM применяется в системах автоматизации, где требуется модульная архитектура и высокая надёжность. Ниже перечислены основные сферы использования:

• Автоматизация технологических процессов в химической и нефтехимической промышленности;
• Управление насосами, вентилями и двигателями в водоочистных сооружениях и системах водоснабжения;
• Сбор данных и управление в энергетике, включая подстанции и распределительные узлы;
• Процессы дозирования, смешивания и фасовки на пищевых и фармацевтических предприятиях;
• Автоматизация котельных и тепловых пунктов;
• Управление производственными линиями в машиностроении и металлургии;
• Интеграция с системами SCADA и DCS в крупных комплексах управления.

Таким образом, модульная базовая плата Foxboro RH926HM является ключевым элементом в построении надёжных и гибких систем автоматизации. Её конструкция, поддержка современных технологий связи, возможность масштабирования и надёжная эксплуатация в сложных условиях делают её оптимальным выбором для промышленных предприятий, стремящихся к повышению эффективности и отказоустойчивости своих технологических процессов.
