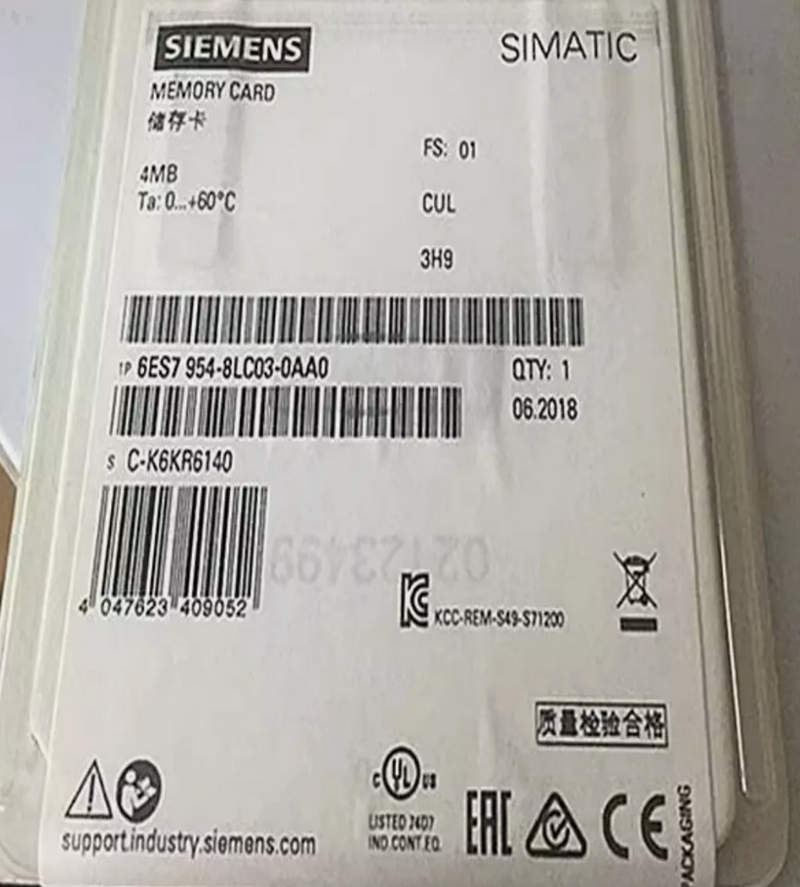

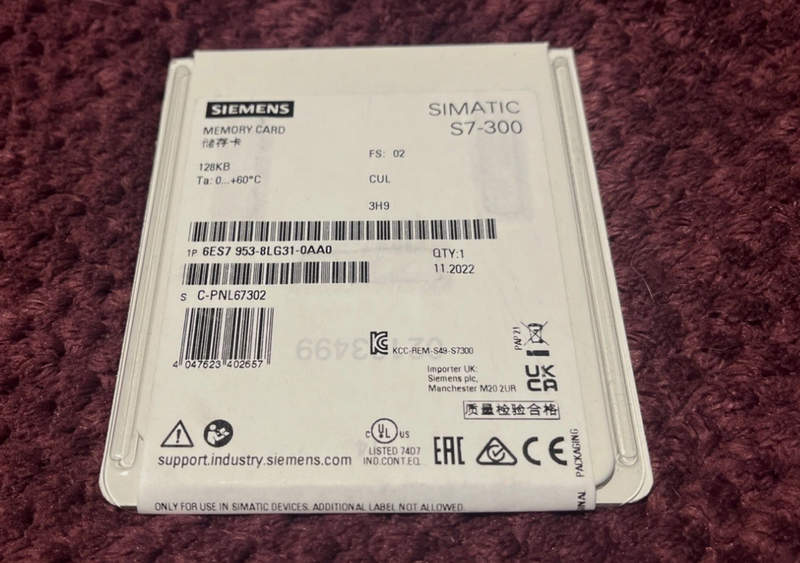

Модуль памяти Siemens S7-300 / C7 / ET 200 для стабильной работы оборудования

Программируемые логические контроллеры семейства Siemens S7-300, C7 и распределённой периферии ET 200 являются широко используемыми решениями в системах промышленной автоматизации. Одним из ключевых компонентов данных систем является модуль памяти, обеспечивающий хранение программного кода, пользовательских данных, конфигураций и другой важной информации. Модули памяти Siemens для контроллеров S7-300, панелей C7 и систем ET 200 обеспечивают стабильную и надёжную работу автоматизированных процессов за счёт высокой скорости доступа, энергонезависимости и многоуровневой защиты от потери данных.

Технические характеристики

Ниже перечислены основные технические параметры модулей памяти Siemens, используемых в системах S7-300, C7 и ET 200:

• объём памяти: от 16 КБ до 8 МБ, в зависимости от модели (например, модели типа MMC 64KB, MMC 128KB, MMC 2MB, MMC 8MB);
• тип памяти: энергонезависимая флэш-память (EEPROM) с возможностью многократной перезаписи;

• тип носителя: карта памяти Multi Media Card (MMC), встраиваемая в соответствующий слот CPU или модуля;
• скорость чтения: порядка 5–10 МБ/с;
• скорость записи: около 2–5 МБ/с, в зависимости от версии и контроллера;
• интерфейс подключения: внутренний слот Siemens CPU или соответствующего модуля в ET 200;
• наработка на отказ: свыше 1 000 000 циклов записи/чтения;
• возможность хранения: программы пользователя, системной конфигурации, данных архивирования, таблиц символов и настроек интерфейсов;
• совместимость: с контроллерами Siemens S7-300, панелями C7, распределёнными модулями ET 200S/ET 200M;
• рабочая температура: от 0 до +60 C;
• влагозащищённость и пылезащита: по стандарту IP20 (в составе шкафа с защитой IP54 и выше);
• типичная конструкция: корпус из поликарбоната; защёлка для фиксации в слоте CPU; маркировка с обозначением типа и объёма.

Конструктивные особенности и принципы работы

Модули памяти Siemens, применяемые в системах S7-300/C7/ET 200, реализованы в виде компактных носителей на основе энергонезависимой флэш-памяти. Принцип работы основывается на том, что программный код, написанный в среде STEP 7 (TIA Portal или классической версии), загружается с ПК через интерфейс PG/PC в модуль памяти, установленный в центральный процессор (CPU) или управляющий модуль. После загрузки программы она исполняется напрямую с карты памяти или копируется в оперативную память CPU при старте системы, в зависимости от конфигурации. В случае контроллеров S7-300 модуль памяти является обязательным элементом, без которого невозможна загрузка и выполнение проекта. После включения питания CPU обращается к MMC-карте, извлекает из неё загрузочные блоки (OB, FB, FC, DB и т.д.) и выполняет их в соответствии с приоритетами задач. При этом допускается организация циклических и прерываемых программных процессов.

В системах ET 200 модуль памяти может быть интегрирован в распределённый CPU (например, ET 200S с CPU 151-7) или установлен в специализированный слот управляющего устройства. В панелях C7, которые совмещают функции панели оператора и CPU, модуль памяти выполняет двойную роль: хранит конфигурацию визуализации и одновременно содержит проект PLC. Архитектурно карта MMC защищена от некорректного извлечения во время работы за счёт аппаратных и программных блокировок. При использовании допускается реализация защиты от записи, системной паролизации, а также резервного копирования данных через PG/PC или внутренние функции архивации.

Режимы работы и управление

Модуль памяти работает в нескольких режимах, зависящих от состояния контроллера и типа выполняемой операции:

• режим инициализации: при первом запуске после установки новой MMC производится считывание системной информации, определение структуры проекта и проверка версий;
• режим загрузки: выполняется при передаче проекта от инженерной станции в CPU. В этом случае данные записываются во флэш-память и становятся постоянными;
• режим исполнения: основной режим, при котором контроллер выполняет программный код, считанный с карты, либо из копии, загруженной в оперативную память;
• режим обновления/перехода в стоп: позволяет перезаписать данные при остановленном CPU или в специальном системном состоянии;
• режим аварийной диагностики: в случае сбоя или ошибки модуль памяти может быть проанализирован с помощью средств диагностики Siemens (например, SIMATIC Manager, TIA Portal, диагностика через HMI или SCADA-систему).

В дополнение к основным режимам возможно использование специальных функций, таких как загрузка только символов, параметров или отдельных блоков; выборочная очистка области памяти; обновление прошивки CPU через MMC; защита от несанкционированного доступа с помощью ключей доступа и защитных флагов.

Области применения

Модули памяти Siemens S7-300/C7/ET 200 применяются в следующих системах и отраслях:

• автоматизация производственных линий на базе контроллеров Siemens;
• системы управления насосными станциями, компрессорами и вентиляцией;
• интеллектуальное управление инженерной инфраструктурой зданий (BMS);
• автоматизация объектов водоснабжения и очистки сточных вод;
• энергетические объекты с распределённой архитектурой управления;
• автоматизация в пищевой, химической, фармацевтической промышленности;
• модернизация технологических установок с использованием C7 как компактного решения;
• распределённые системы ввода/вывода на базе ET 200 с автономным CPU и картой памяти;
• учебные и демонстрационные стенды в учебных заведениях и технопарках.

Компания Олниса предлагает широкий ассортимент оригинальных модулей памяти Siemens для серий S7-300, C7 и ET 200, включая варианты различного объёма, предназначенные как для базовых задач, так и для сложных распределённых архитектур. Олниса обеспечивает оперативную доставку по всей территории страны, включая срочные поставки в регионы, а также сопутствующие аксессуары: промышленные PG-кабели, адаптеры, программное обеспечение и документацию.

В целом, модули памяти Siemens, применяемые в рамках архитектур S7-300, C7 и ET 200, играют ключевую роль в обеспечении надёжности, гибкости и масштабируемости автоматизированных систем управления. Они позволяют хранить и защищать критически важную информацию, обеспечивают автономность работы контроллеров, упрощают обновление и резервирование проектов. Благодаря своей компактности, отказоустойчивости и адаптированности к промышленной среде модули MMC от Siemens стали стандартом в сфере промышленной автоматизации.
