Промышленная надёжность и высокая эффективность с модулем Siemens 6SL3120-2TE21-8AC0

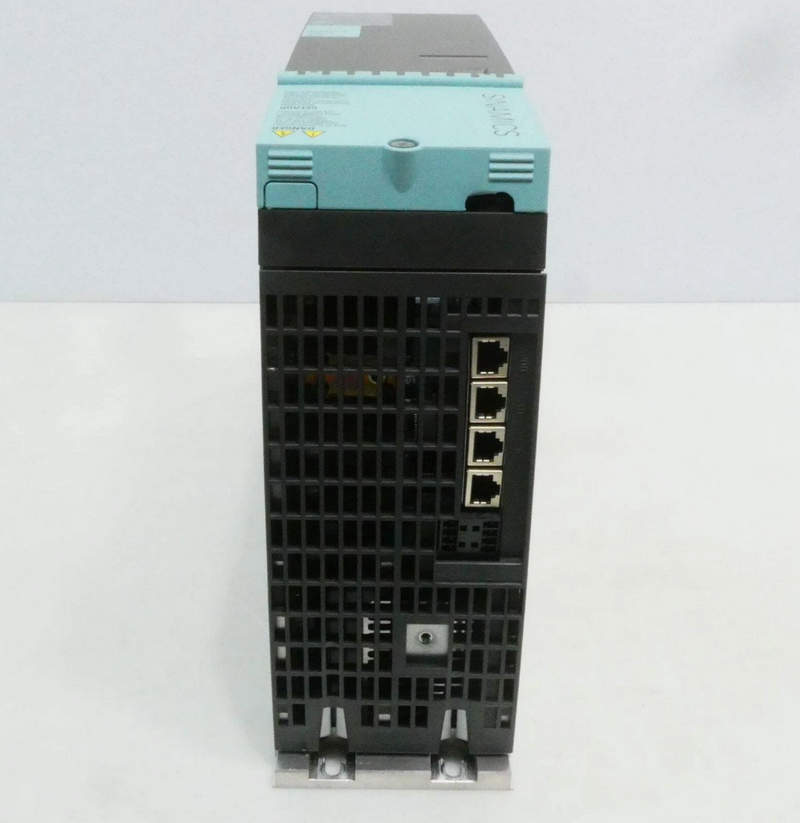

Модуль 6SL3120-2TE21-8AC0 производства Siemens представляет собой компактное и производительное решение в линейке приводных систем SINAMICS S120. Он используется как преобразователь в составе модульных систем привода переменного тока и предназначен для управления синхронными и асинхронными двигателями. Благодаря высокой энергоэффективности, широкому диапазону рабочих параметров и продуманной конструкции данный модуль применяется в оборудовании высокой точности — от металлообрабатывающих станков до автоматизированных транспортных систем.

Технические характеристики

Ниже перечислены основные параметры модуля:

• Номинальное выходное напряжение: 3-фазное, 400 В AC;
• Диапазон допустимого входного напряжения: от 380 до 480 В AC ±10 %;
• Максимальный выходной ток (при охлаждении): 18 А;
• Номинальная выходная мощность: до 7,5 кВт (в зависимости от режима);
• Система охлаждения: встроенное воздушное охлаждение (вентилятор);
• Габариты корпуса: примерно 330 × 90 × 270 мм (высота × ширина × глубина);
• Масса: порядка 6–7 кг;
• Тип соединения: через клеммную панель (с возможностью подключения экранированных кабелей);
• Интерфейсы: PROFINET / PROFIBUS (через внешние модули), DRIVE-CLiQ;
• Категория перенапряжения: III согласно IEC 60664-1;
• Класс защиты: IP20 (встроенное исполнение в шкафу);
• Рабочая температура: от 0 C до +40 C (без потери мощности);
• Частота выходного напряжения: от 0 до 650 Гц (векторное и скалярное управление);
• Функция безопасного отключения: STO (Safe Torque Off) встроена;
• Совместимость: модули SINAMICS S120, система управления SIMOTION / S7 / CU320.

Преимущества модуля

Ключевыми достоинствами модуля Siemens 6SL3120-2TE21-8AC0 являются:

• Компактные размеры при высокой мощности;
• Высокая энергоэффективность за счёт IGBT-технологии;
• Модульная архитектура, упрощающая конфигурацию системы;
• Интеграция с системой безопасности (STO без внешних компонентов);
• Поддержка векторного и скалярного управления;
• Широкий температурный диапазон эксплуатации;
• Надёжная система диагностики и встроенные алгоритмы защиты;
• Совместимость с ведущими контроллерами Siemens;
• Поддержка быстрого подключения через DRIVE-CLiQ;
• Удобство обслуживания и модульная замена компонентов.

Особенности конструкции и принципы работы

Модуль 6SL3120-2TE21-8AC0 разработан как часть модульной системы привода Siemens SINAMICS S120 и представляет собой одно из ключевых звеньев в цепи управления электродвигателем. Он работает в паре с управляющим модулем (CU — Control Unit), от которого получает команды через интерфейс DRIVE-CLiQ. Сам модуль выполняет функции преобразования постоянного тока из шинной секции в переменный ток, соответствующий параметрам двигателя. Конструктивно модуль состоит из нескольких функциональных блоков: силовой части, системы охлаждения, управляющей логики, а также цепей защиты. На лицевой панели предусмотрены индикация состояния и сервисные интерфейсы, а также зона подключения к питающей и нагрузочной цепи. Шинные соединения выполнены через стандартную систему шин SINAMICS, обеспечивая простую интеграцию в шкафу. Силовая часть построена на современной IGBT-технологии, что позволяет обеспечить высокую частоту коммутации, эффективное регулирование тока и низкий уровень гармоник. Система управления использует векторный метод регулирования тока и скорости, а также поддерживает скалярные режимы. Встроенные алгоритмы контроля момента, торможения и защиты двигателя позволяют применять модуль в сложных технологических задачах. Одним из важных аспектов является встроенная функция STO — безопасное отключение момента, реализованная без внешних компонентов, что упрощает реализацию SIL2/SIL3 решений по функциональной безопасности.

Области применения

Ниже перечислены основные направления использования модуля:

• Станки с числовым программным управлением (ЧПУ);
• Текстильное и печатное оборудование;
• Транспортные и конвейерные системы;
• Подъёмные механизмы и краны;
• Автоматизированные производственные линии;
• Робототехника и мехатронные модули;
• Пищевая и упаковочная промышленность;
• Дозирующее и фасовочное оборудование.

Таким образом, модуль Siemens 6SL3120-2TE21-8AC0 представляет собой высокотехнологичное решение для построения гибких и надёжных систем автоматического управления двигателями. Его применение позволяет достичь высокой точности регулирования, снизить энергопотребление и обеспечить безопасность технологического процесса. Удачное сочетание мощности, компактности и интеллектуальных функций делает его незаменимым элементом в современной промышленной автоматике.
