Модуль Siemens 6GK5746-1ST00-2AA6 для уверенной работы Profinet-систем

В сфере промышленной автоматизации высоконадежная и гибкая передача данных между различными уровнями управления играет ключевую роль. Промышленные коммуникационные решения от Siemens, в частности серия модулей связи Simatic, позволяют организовать эффективное и отказоустойчивое взаимодействие между контроллерами, исполнительными устройствами и системами верхнего уровня. Одним из таких устройств является коммуникационный модуль Siemens 6GK5746-1ST00-2AA6, предназначенный для интеграции контроллеров SIMATIC S7 с промышленными сетями посредством интерфейса PROFINET. Этот модуль особенно востребован в сложных распределённых системах управления, где требуется передача данных в реальном времени при высокой надежности и отказоустойчивости.

Технические характеристики

Ниже представлены основные параметры модуля Siemens 6GK5746-1ST00-2AA6:

• Совместимость с системами: SIMATIC S7-400; поддержка интерфейсов через CP-модули;
• Интерфейс подключения: PROFINET, Industrial Ethernet на основе стандартного Ethernet IEEE 802.3;
• Количество портов: 2 независимых порта RJ45 с поддержкой автосогласования и автоматического определения скорости (10/100 Мбит/с);
• Поддержка протоколов: PROFINET IO; TCP/IP; ISO on TCP; S7 communication; FTP; SNMP; DHCP; LLDP; NTP; ARP; ICMP;
• Функции безопасности: VLAN; доступ по паролю; фильтрация по MAC-адресу; управление доступом на основе IP;
• Диапазон напряжения питания: 24 В DC ±20 %;
• Потребляемый ток: до 400 мА при 24 В;
• Электрическая изоляция: между интерфейсами и логикой управления;
• Степень защиты корпуса: IP20 (для установки в шкафу);
• Диапазон рабочих температур: от 0 до +60 C;
• Поддержка резервирования: встроенная функция MRP (Media Redundancy Protocol), а также возможность использования в топологии со структурой кольца;
• Монтаж: установка на DIN-рейку;
• Диагностика: встроенные функции отображения статуса через светодиоды и доступ к диагностике через TIA Portal.

Особенности конструкции и архитектуры

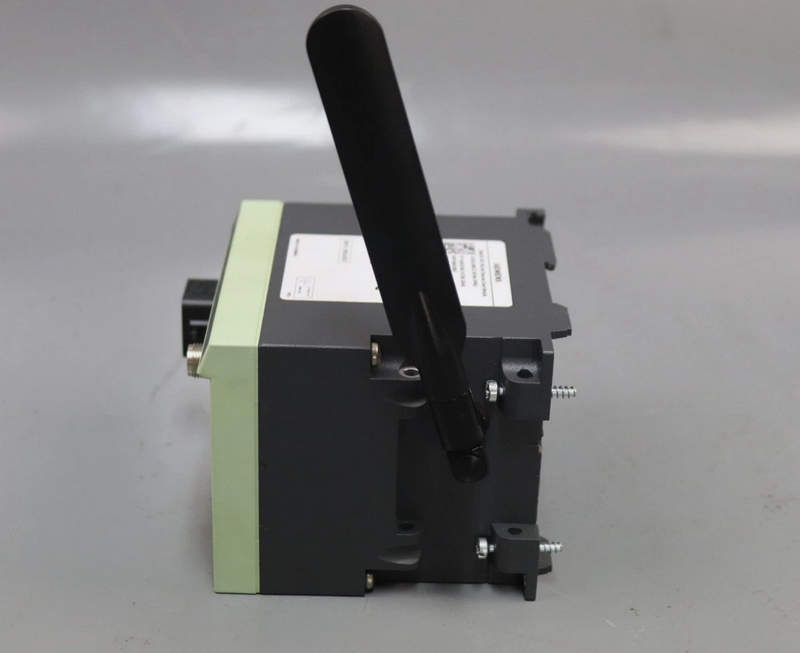

Коммуникационный модуль Siemens 6GK5746-1ST00-2AA6 выполнен в компактном корпусе, адаптированном для установки в стандартный электротехнический шкаф на DIN-рейку. Фронтальная панель устройства оснащена двумя сетевыми портами RJ45 с индикацией статуса каждого соединения с помощью светодиодов, что позволяет оперативно определить наличие и активность канала. Конструктивно модуль предусматривает минимизацию времени простоя системы за счет встроенной поддержки кольцевой топологии и функции восстановления связи по MRP при обрыве сегмента сети. Модуль подключается к центральному процессору системы через внутреннюю шину расширения и работает как расширение системы автоматизации, обеспечивая передачу данных между контроллером и удалёнными станциями. Встроенный стек протоколов PROFINET IO позволяет обмениваться данными с другими устройствами в реальном времени, а при необходимости – настраивать параметры связи через TIA Portal. Конструкция модуля также предусматривает автоматическое определение скорости обмена и конфигурации соединения, что упрощает ввод в эксплуатацию. Наличие встроенной функции LLDP (Link Layer Discovery Protocol) позволяет модулю обмениваться информацией с соседними сетевыми устройствами для автоматического построения топологии сети, что особенно важно при масштабных конфигурациях. Помимо этого, устройство поддерживает SNMP и другие сетевые протоколы, что дает возможность интеграции с системами мониторинга сети предприятия.

Принципы работы и режимы функционирования

Работа модуля Siemens 6GK5746-1ST00-2AA6 базируется на концепции взаимодействия через PROFINET – промышленную реализацию Ethernet с поддержкой передачи данных в реальном времени. В обычном режиме работы модуль выполняет следующие функции:

• Приём и передача данных от центрального процессора (CPU) к удалённым устройствам ввода-вывода, панелям оператора и другим контроллерам;
• Обработка команд и служебных пакетов в соответствии с протоколами TCP/IP, ISO on TCP, S7 communication;
• Диагностика сети и передача статусов модулей и подключённых устройств в систему визуализации или SCADA;
• Адаптация к изменениям в конфигурации сети с помощью протоколов LLDP и DHCP.

Модуль может работать как в стандартном режиме, так и в режиме с поддержкой резервирования. В кольцевой топологии с использованием MRP при обрыве одного сегмента трафик автоматически перенаправляется по альтернативному пути. Это повышает отказоустойчивость всей системы. Для обеспечения безопасности передача данных может быть организована в пределах VLAN, а доступ к конфигурации и диагностики ограничен по IP или MAC-адресу. Также возможна работа с журналами событий и логами сетевой активности через FTP или SNMP.

Области применения

Коммуникационный модуль Siemens 6GK5746-1ST00-2AA6 применяется в самых различных областях промышленной автоматизации:

• Промышленные производственные линии с распределённой системой ввода-вывода;
• Автоматизированные склады и логистические комплексы;
• Производственные установки в фармацевтической, пищевой и химической промышленности;
• Энергетика и автоматизация подстанций;
• Инфраструктурные проекты (водоснабжение, водоотведение, вентиляция, отопление);
• Системы управления зданиями и технологическими процессами;
• Интеграция локальных контроллеров с ERP или MES-системами через промышленные сети.

Преимущества использования

Ключевыми преимуществами модуля являются:

• Высокая скорость и надёжность передачи данных через PROFINET;
• Поддержка отказоустойчивых сетевых топологий (MRP, резервирование);
• Простота интеграции с другими устройствами Siemens и сторонними системами;
• Совместимость с TIA Portal и возможность централизованной диагностики;
• Поддержка широкого спектра промышленных протоколов;
• Компактное исполнение и простота установки;
• Безопасность на уровне доступа и изоляции каналов передачи данных;
• Встроенные функции LLDP и SNMP для интеллектуального управления сетью.

Таким образом, модуль Siemens 6GK5746-1ST00-2AA6 представляет собой современное решение для построения эффективных и надёжных сетей промышленной автоматизации. Его использование позволяет существенно упростить структуру коммуникации между уровнями управления, обеспечить резервирование связи и адаптироваться к изменяющимся требованиям производственного процесса. Надёжность, гибкость и поддержка стандартов Siemens делают данный модуль важным элементом в любой современной автоматизированной системе управления.
