Модуль Siemens TXM1.6R для точного управления исполнительными механизмами

Модуль TXM1.6R производства Siemens представляет собой устройство из линейки TX-I/O, предназначенное для эффективного управления системами автоматизации зданий, в частности – в рамках реализации задач по регулированию и дискретному управлению исполнительными механизмами. Данный модуль ориентирован на применение в составе автоматизированных систем контроля микроклимата, управления отоплением, вентиляцией и кондиционированием (HVAC), освещением, жалюзи и другими исполнительными системами. Одним из ключевых достоинств TXM1.6R является его многофункциональность: модуль способен управлять реле с различными типами нагрузки, обеспечивая высокую точность и надёжность при коммутации.

Технические характеристики

Ниже представлены основные параметры модуля TXM1.6R, раскрывающие его функциональные возможности:

• Количество выходов: 6 каналов релейного типа;
• Тип релейных выходов: электромеханические реле с нормально открытыми контактами;

• Коммутируемое напряжение: до 250 В переменного тока (АС), 30 В постоянного тока (DC);
• Максимальный коммутируемый ток: 5 А на каждый канал;
• Общая нагрузка на модуль: не более 15 А при равномерной нагрузке по каналам;
• Электрическая изоляция: гальваническая между релейными группами и логикой управления;
• Интерфейс подключения: через шинную систему TX-I/O с автоматическим определением параметров;
• Светодиодная индикация: индивидуальная индикация состояния каждого релейного выхода;
• Энергопитание: модуль получает питание от общей шины системы TX-I/O;
• Рабочая температура: от –5 до +50 C;
• Монтаж: установка на стандартную DIN-рейку;
• Габариты: соответствует форм-фактору линейки TX-I/O, удобен для модульной компоновки в шкафу;
• Степень защиты: IP20 (для установки внутри шкафа управления);
• Совместимость: полная интеграция с контроллерами PXC и другими модулями серии TX-I/O;
• Функции самодиагностики: предусмотрена передача состояния модулей в центральный контроллер.

Преимущества модуля TXM1.6R

Ключевыми преимуществами данного модуля можно считать:

• Наличие шести независимых релейных каналов с полной гальванической развязкой;
• Широкий диапазон коммутируемого напряжения и тока, пригодный для различных нагрузок;
• Простота установки и подключения благодаря модульной конструкции и шинной системе TX-I/O;
• Надёжность электромеханических реле, рассчитанных на длительный срок службы;
• Поддержка автоматического распознавания и интеграции в систему без ручной конфигурации;
• Компактные габариты, позволяющие экономить место в монтажном шкафу;
• Совместимость с широким спектром контроллеров Siemens;
• Наличие встроенной индикации и диагностических функций;
• Поддержка сервисных режимов для наладки и обслуживания;
• Оптимальное соотношение цены и функциональности для систем среднего масштаба.

Особенности конструкции и принципы работы

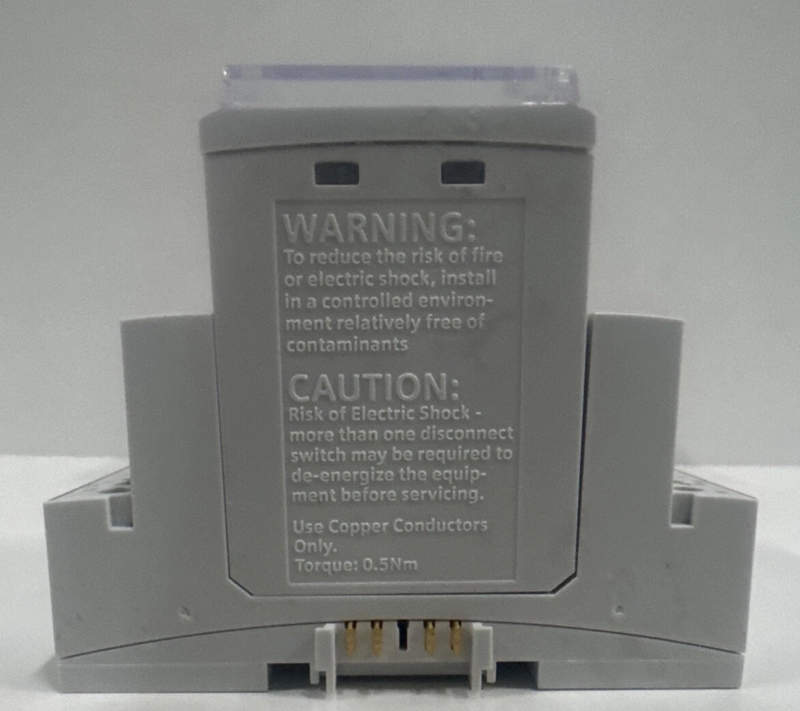

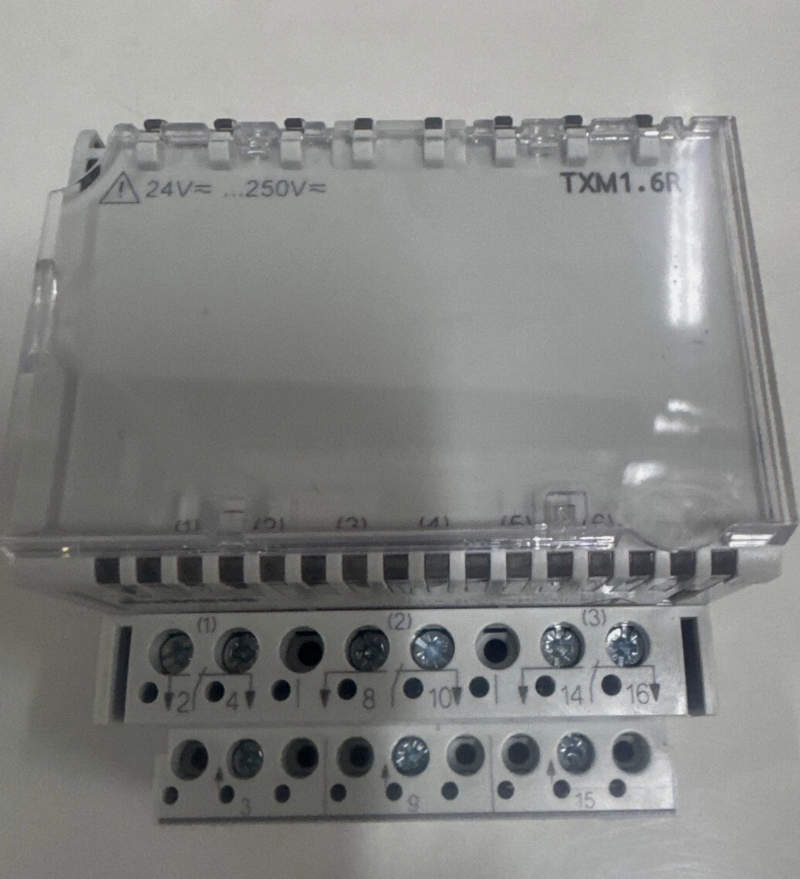

Конструктивно модуль Siemens TXM1.6R выполнен в прочном пластиковом корпусе, предназначенном для модульного монтажа на DIN-рейку. На лицевой стороне модуля располагаются светодиодные индикаторы, отображающие текущее состояние релейных каналов. Клеммные зажимы обеспечивают надёжное подключение управляющих и силовых цепей. Каждый из шести релейных каналов управляется индивидуально, что позволяет модулировать различные исполнительные действия в рамках одной системы. Используемые в конструкции реле обладают достаточной мощностью для коммутации нагрузок освещения, приводов вентиляции, электромагнитных клапанов и других устройств. Благодаря электромеханической природе реле, модуль обеспечивает полную гальваническую развязку между силовой частью и логической цепью управления, что повышает устойчивость всей системы к помехам и перегрузкам.

Передача команд и обратной связи между модулем TXM1.6R и управляющим контроллером осуществляется по внутренней системной шине TX-I/O. Автоматическое распознавание типа модуля и его параметров позволяет ускорить процесс конфигурирования системы и исключить ошибки при сборке. Подключение к общей системе не требует дополнительной адресации – достаточно установить модуль на соответствующее место в последовательной шине. Модуль поддерживает режимы включения и выключения релейных выходов по заданному алгоритму, а также может использоваться в составе сценариев управления, прописанных в центральном контроллере. Кроме того, предусмотрен режим "вручную" для временного обслуживания или настройки, когда отдельные реле можно активировать непосредственно без программной команды. Это реализуется с помощью сервисных кнопок или программного интерфейса.

Области применения

Благодаря универсальности и надёжности, модуль TXM1.6R используется в следующих сферах:

• Управление освещением в зданиях и коммерческих объектах;
• Автоматизация систем отопления и вентиляции (HVAC);
• Контроль приводов жалюзи и электроприводов окон;
• Коммутация насосов и вентиляторов малой и средней мощности;
• Управление электромагнитными и шаровыми клапанами в инженерных системах;
• Автоматизация технологических процессов в малых установках;
• Релейная коммутация в рамках диспетчерских систем зданий;
• Организация сценарного управления в системах "умного здания".

Таким образом, модуль TXM1.6R от Siemens представляет собой сбалансированное решение для задач дискретного управления в составе систем автоматизации зданий. Он сочетает в себе гибкость, функциональность и надёжность, необходимые для обеспечения стабильной работы оборудования в реальных эксплуатационных условиях. Простота интеграции в существующие архитектуры, высокий уровень электрической изоляции и универсальность применения делают этот модуль незаменимым элементом в современных проектах по автоматизации. Выбор TXM1.6R – это шаг в сторону профессионального, масштабируемого и эффективного управления инженерной инфраструктурой.
