Быстрое подключение аналоговых датчиков: модуль Siemens 231-0HC22-0XA0

Модуль Siemens с артикулом 231-0HC22-0XA0 относится к семейству аналоговых входных и выходных устройств, совместимых с контроллерами серии S7-1200. Данное устройство предназначено для расширения функционала базового контроллера путём подключения дополнительных аналоговых сигналов. Оно применяется в системах автоматизации различных отраслей промышленности — от машиностроения до систем HVAC. Отличительной чертой модуля является поддержка как аналоговых входов, так и выходов, что делает его универсальным и удобным для комплексных решений.

Технические характеристики

Ключевые характеристики устройства представлены ниже:

• Количество аналоговых входов: 8 каналов;
• Тип входов: универсальные, поддержка напряжения и тока;
• Диапазон аналогового сигнала: 0...10 В; ±10 В; 0...20 мА; 4...20 мА (в зависимости от настройки канала);
• Разрешение аналогового входа: 12 бит;
• Типы подключаемых датчиков: датчики с выходом по току и напряжению, преобразователи температуры и давления, сигналы от устройств измерения уровня и скорости;
• Количество аналоговых выходов: 2 канала;
• Тип выходного сигнала: напряжение 0...10 В; ток 0...20 мА; 4...20 мА;
• Разрешение выходов: 12 бит;
• Изоляция: гальваническая между входами и логикой, а также между входами и выходами;
• Время преобразования сигнала: от 100 до 500 мс на канал в зависимости от конфигурации;
• Интерфейс подключения: шина расширения контроллера S7-1200;
• Рабочее напряжение: 24 В DC (допускается колебание в пределах 20,4...28,8 В DC);
• Энергопотребление: не более 2 Вт;
• Рабочая температура: от -20 до +60 C;
• Степень защиты: IP20 (предназначен для установки в шкафу управления);
• Монтаж: на DIN-рейку 35 мм;
• Габаритные размеры: 100 × 70 × 75 мм (ориентировочно);
• Вес: около 200 г.

Особенности конструкции и принцип работы

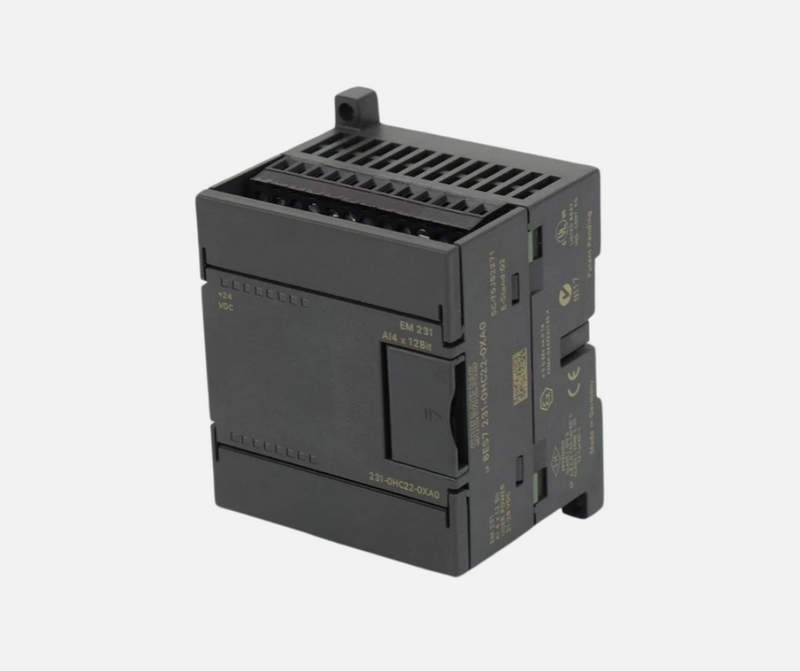

Модуль Siemens 231-0HC22-0XA0 выполнен в компактном пластиковом корпусе, оборудованном разъёмами для подключения аналоговых сигналов и шины расширения. Благодаря модульной архитектуре он легко интегрируется в существующую систему автоматизации на базе контроллера S7-1200, монтируется на DIN-рейку и не требует внешнего источника питания, если напряжение уже подано на контроллер. Принцип работы аналоговых входов заключается в следующем: входные сигналы от внешних источников (датчиков, преобразователей и т.п.) поступают на входные каналы модуля, где они проходят стадию аналогово-цифрового преобразования (АЦП). Полученные цифровые значения передаются по внутренней шине в контроллер, где обрабатываются согласно заложенной программе.

Аналоговые выходы функционируют в обратном порядке. Цифровые управляющие сигналы из ПЛК преобразуются цифро-аналоговым преобразователем (ЦАП) в соответствующие значения напряжения или тока, которые подаются на исполнительные механизмы (приводы, клапаны, регуляторы и т.п.). Каждый канал может быть настроен на работу в определённом режиме — например, для приёма тока 4...20 мА или напряжения ±10 В. Конфигурация осуществляется через программное обеспечение TIA Portal, где пользователь может выбрать тип сигнала, параметры фильтрации и диагностики.

Преимущества модуля Siemens 231-0HC22-0XA0

К числу ключевых преимуществ модуля Siemens 231-0HC22-0XA0 можно отнести:

• Универсальность — наличие как входов, так и выходов аналогового типа в одном корпусе;
• Гибкость конфигурации — возможность настройки каждого канала под конкретный тип сигнала;
• Совместимость с системой Siemens S7-1200 и интеграция через TIA Portal;
• Высокая точность измерения и управления — разрешение 12 бит позволяет достичь хорошей детальности сигналов;
• Диагностические функции — повышенная надёжность за счёт автоматического контроля работы каналов;
• Компактность — удобный монтаж в шкафах управления с экономией места;
• Повышенная надёжность — устойчивость к помехам, наличие гальванической развязки;
• Поддержка программных фильтров и корректного масштабирования сигнала.

Режимы работы

Модуль поддерживает несколько режимов работы, зависящих от конкретных задач:

• Режим приёма напряжения — каналы конфигурируются для работы с сигналами 0...10 В или ±10 В. Используется для снятия показаний с потенциометров, датчиков давления или температуры;
• Режим приёма тока — позволяет работать с токовыми петлями 0...20 мА или 4...20 мА, применяемыми в промышленной автоматике для передачи аналоговых сигналов на большие расстояния с высокой помехоустойчивостью;
• Режим аналогового выхода напряжения — используется для управления исполнительными механизмами, такими как аналоговые клапаны, приводы, диммеры и т.д.;
• Режим аналогового выхода тока — обеспечивает управление токозависимыми нагрузками, в том числе электропневматическими преобразователями;
• Режим диагностики — позволяет выявить обрыв цепи, короткое замыкание, выход за пределы диапазона, перегрев и другие аномалии;
• Режим фильтрации — применяются цифровые фильтры для подавления высокочастотных помех и сглаживания сигнала;
• Автоматическое определение неисправностей — при ошибках или выходе сигнала за установленные пределы на контроллер поступает диагностическая информация.

Области применения

Ниже представлены типовые области применения модуля Siemens 231-0HC22-0XA0:

• Системы автоматизации зданий — управление отоплением, вентиляцией и кондиционированием воздуха (HVAC);
• Промышленные автоматизированные линии — сбор данных с датчиков температуры, давления, уровня, а также управление приводами;
• Энергетика и тепловые пункты — измерение параметров теплоносителей и передача команд на исполнительные устройства;
• Химическая и пищевая промышленность — мониторинг параметров технологических процессов и регулировка дозировки компонентов;
• Водоснабжение и водоотведение — контроль уровней, потоков и регулирование насосов;
• Машиностроение — управление гидравликой, пневматикой и прочими механизмами на базе аналоговых сигналов.

Таким образом, модуль Siemens 231-0HC22-0XA0 является надёжным и эффективным решением для систем автоматизации, требующих работы с аналоговыми сигналами. Совмещая в себе функции ввода и вывода, он позволяет значительно расширить функционал базового контроллера без увеличения занимаемого пространства и затрат на дополнительные устройства. Универсальность, гибкость в настройке и надёжность делают этот модуль востребованным компонентом в самых различных отраслях промышленности.
